離心式雨水回收過濾器

離心式雨水回收過濾器

特點

    • 無需外在能源,自動保持清潔


    • 安裝簡易,無需耗材


    • 雨水回收效率高


    • 適合用於大樓、工廠、學校、醫院及公共建築物


    • 本產品特別設有防暴雨裝置,以因應極端氣候

特點

    • 無需外在能源,自動保持清潔


    • 安裝簡易,無需耗材


    • 雨水回收效率高


    • 適合用於大樓、工廠、學校、醫院及公共建築物


    • 本產品特別設有防暴雨裝置,以因應極端氣候

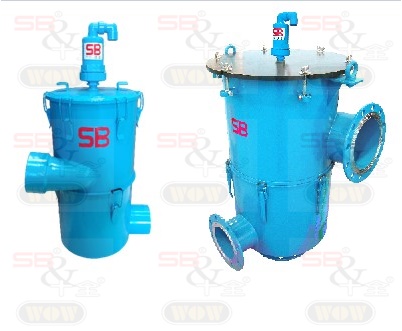

離心式雨水回收過濾器

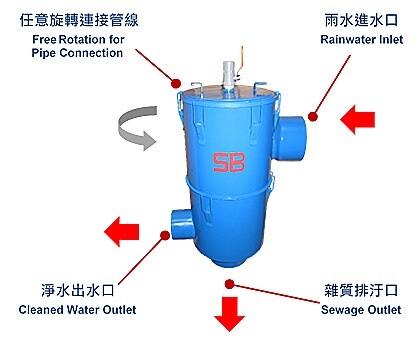

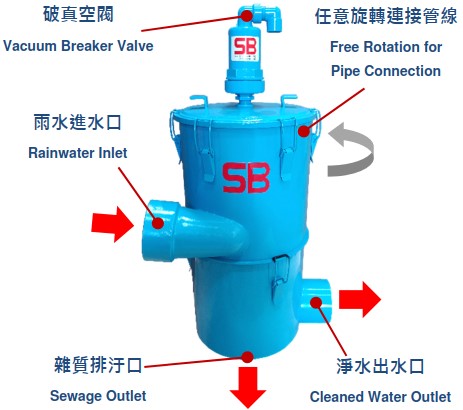

5108 離心式雨水回收過濾器,雨水由高處流入雨水回收過濾器,因內部構造設計,使雨水旋轉產生離心力,將乾淨雨水甩出至出水口,透過不鏽鋼濾網過濾異物雜質。95%以上雨水能夠有效回收做各種用途,沖廁、景觀、澆灌、灑水、洗車、冷卻水、消防或其他不與人體直接接觸之用水。而樹葉、枯枝、石頭、垃圾及雜物等…隨著微量的雨水沖出至排汙口。

本產品符合建築技術規則第一七章:綠建築基準,第五節建築物雨水及生活雜排水回收再利用,第316條之規範

專利所有‧仿冒必究
(中華民國專利證書 發明第I654354號、新型第M513230號、新型第M592002號、新型第M596245號)

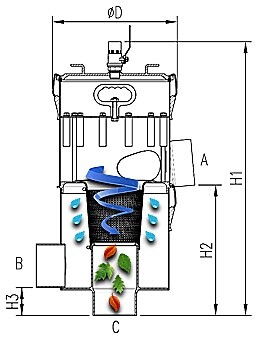

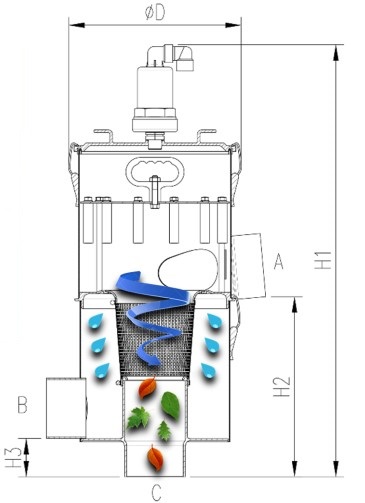

規格

Size

D
±10

A
(DN)

B

(DN)

C

(DN)

H1
±20

H2
±20

H3
±20

適用面積
Roof Areas
平方公尺(m2)

4”

325

100

100

100

715

340

75

200

6”

325

150

100

150

740

370

100

500

8”

590

200

150

200

1055

555

115

1000

10”

710

250

200

250

1320

720

120

2000

12”

830

300

250

300

1520

870

140

3000

材質:SUS304

溫度範圍:0℃~100℃

濾網尺寸:40 mesh (0.335 mm),可接受特殊網目製作

※僅 8”~12”有第二層 Ø4 mm

※ 8”~12”為10K法蘭接續口





注意:

※安裝閥門時,強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器,以免異物堵塞閥門影響閥門動作。

※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利!

※如製作設計圖、安裝圖或施工圖等,請務必取得本公司簽署確認之CAD圖稿,否則如有發生錯誤情況,請恕本公司無法負責!

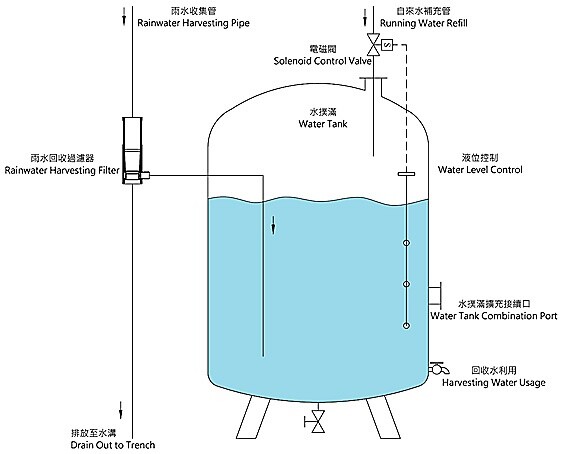

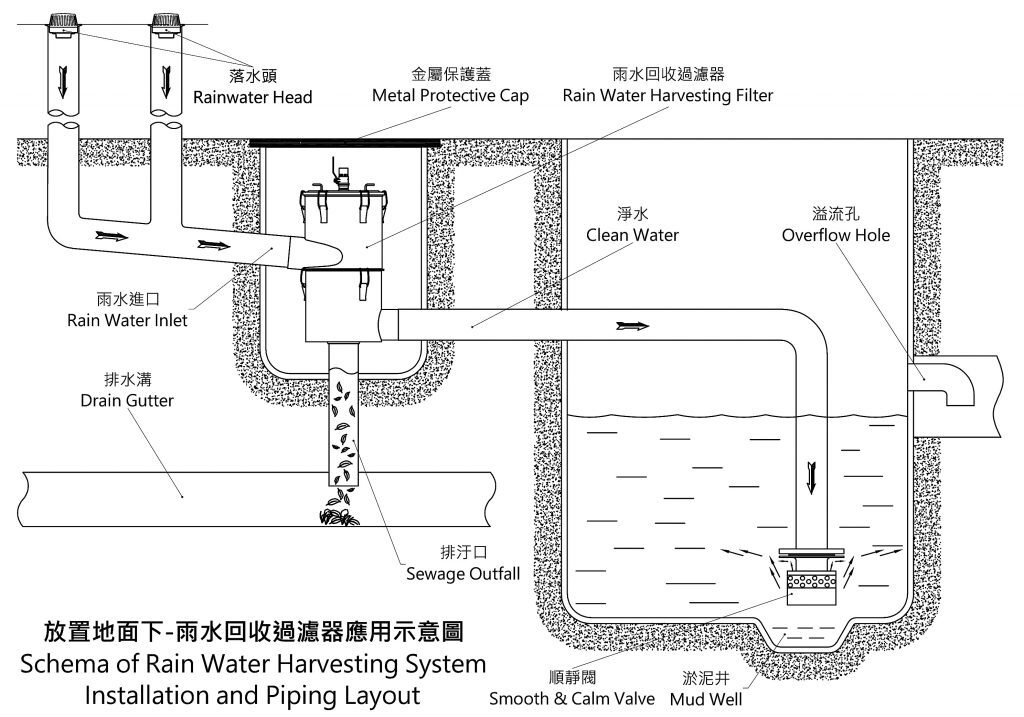

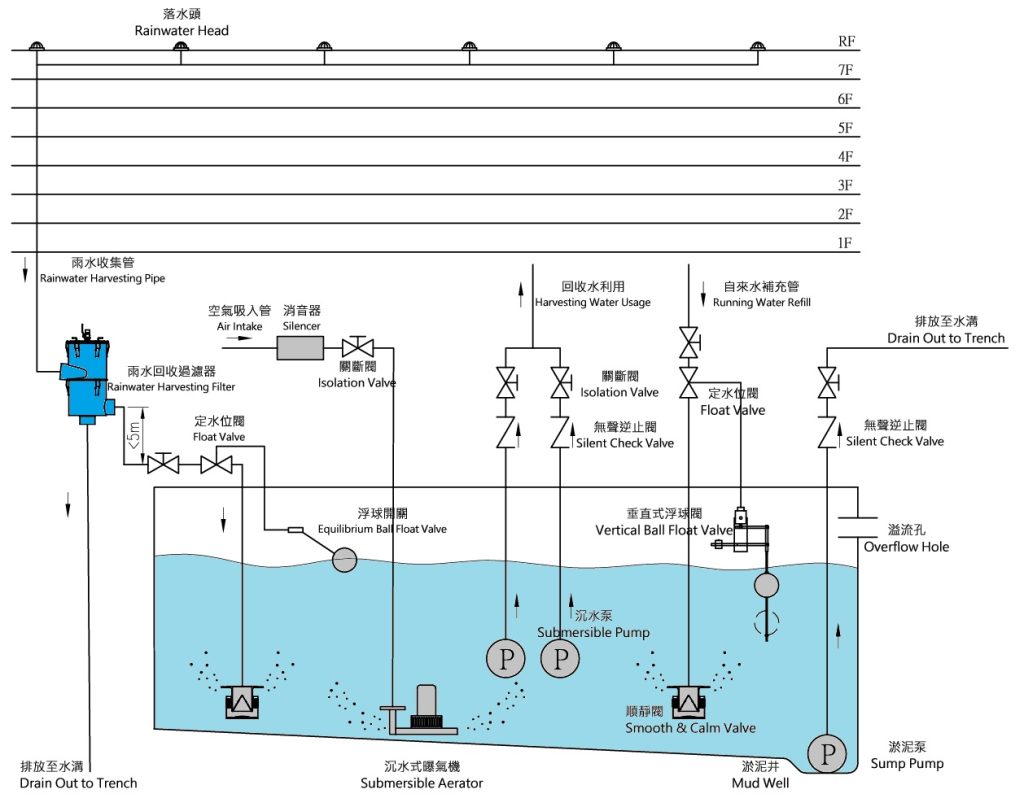

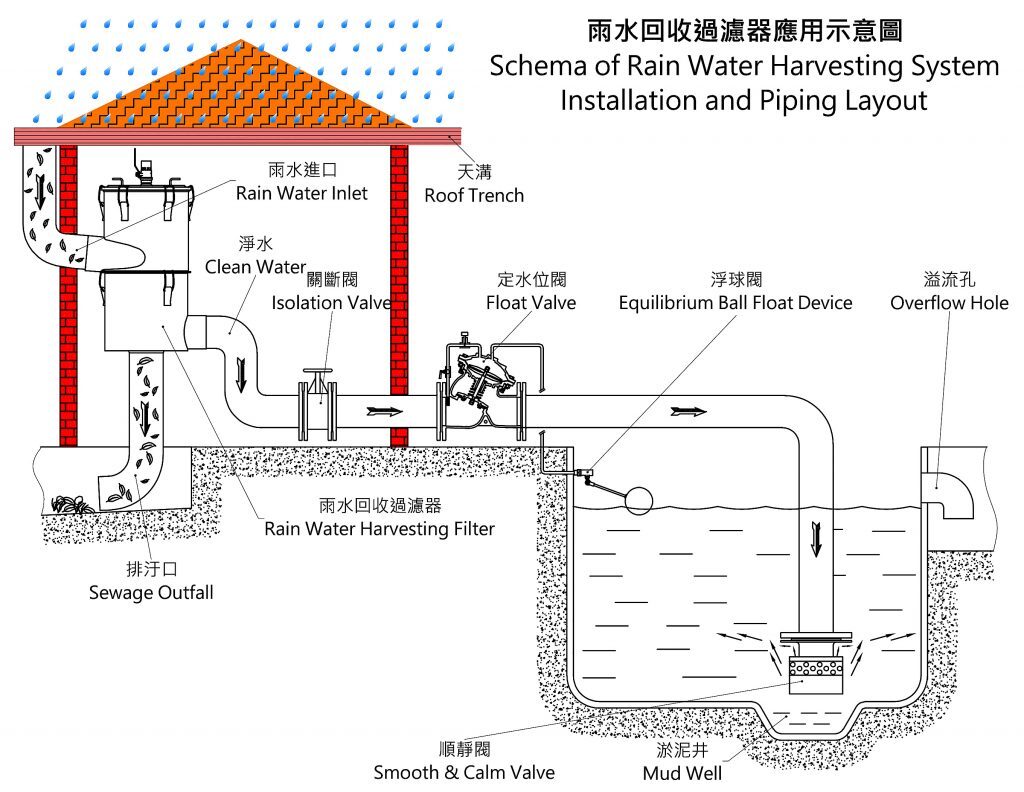

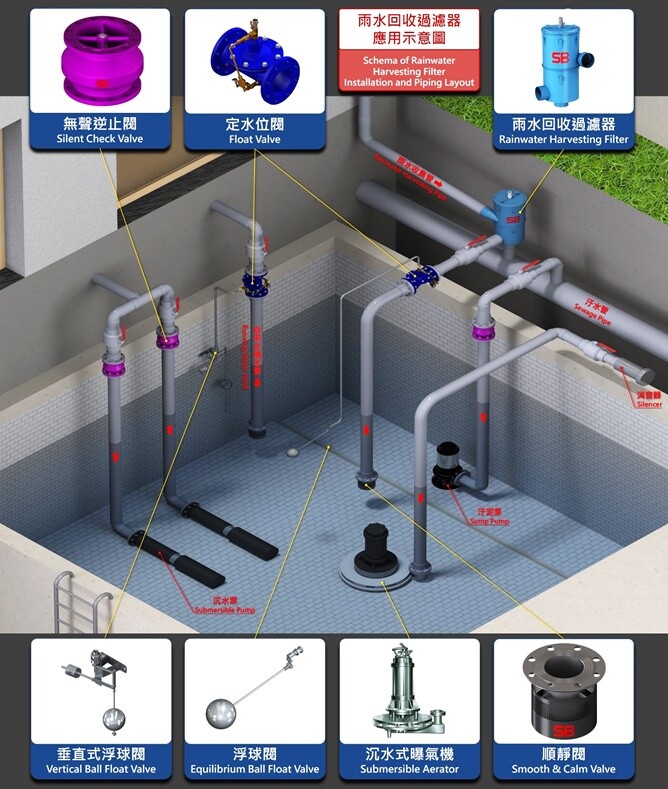

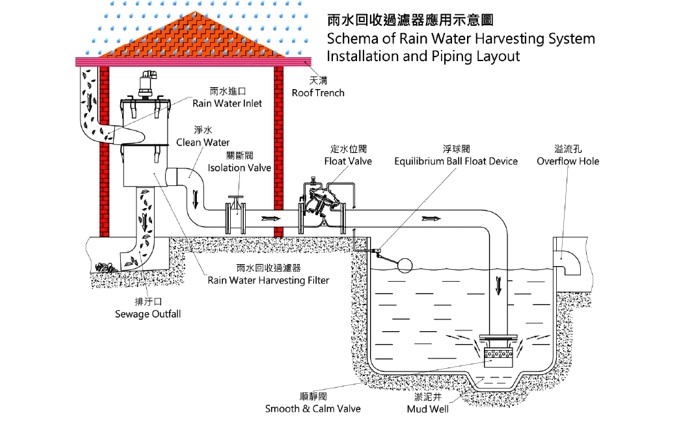

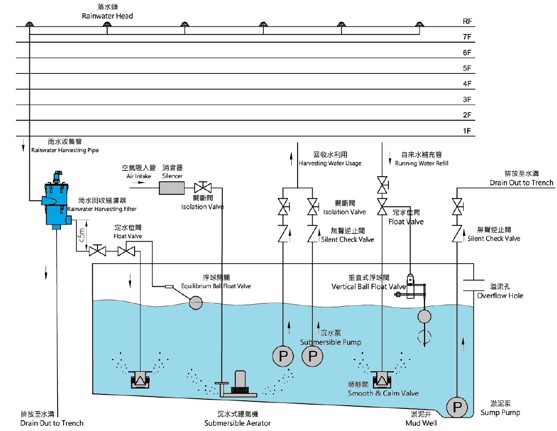

應用示意圖

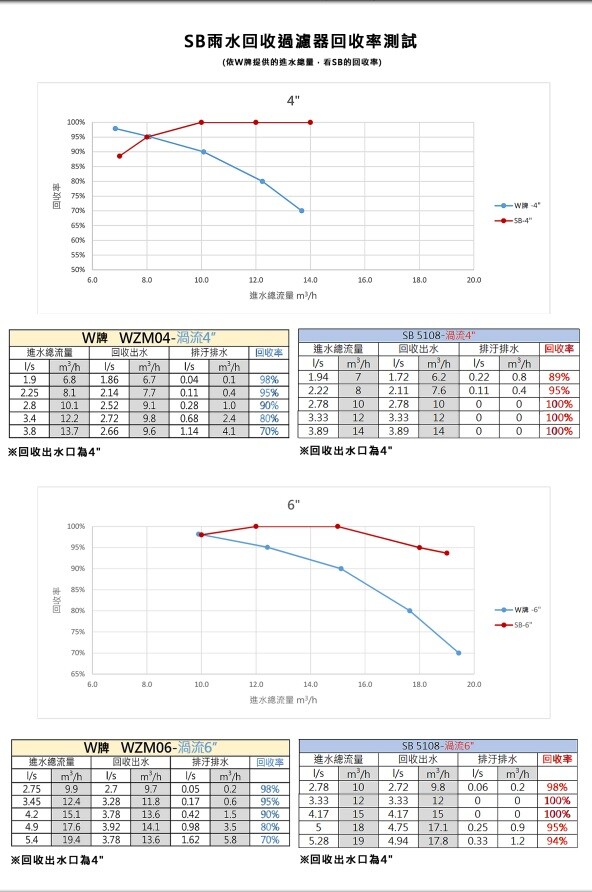

回收率測試





下載

離心式雨水回收過濾器目錄

離心式雨水回收過濾器安裝示意圖
