41型洩壓、持壓、背壓閥

41型洩壓、持壓、背壓閥

特點

  • 靈敏,精確的壓力控制

  • 閥門開啓速度極快,確保管線壓力

  • 緩閉設計,防止衝擊

  • 全自動操作

特點

  • 靈敏,精確的壓力控制

  • 閥門開啓速度極快,確保管線壓力

  • 緩閉設計,防止衝擊

  • 全自動操作

41型洩壓、持壓、背壓閥

41-03型洩壓、持壓、背壓閥可以維持上游管線中的壓力。它是液壓控制,由Pilot控制的隔膜控制閥。用於洩壓、持壓、背壓衝擊等場合。 工作時,閥門通過Pilot感應閥門的輸入端的壓力,控制閥門的開關。當輸入壓力超過設定值,閥門迅速打開,維持管線中的壓力;壓力釋放完後,閥門緩慢關閉,防止衝擊的產生。 可選配安裝逆止閥,在管中液體回流時,輸出端的壓力會進入閥門的氣室,形成緊密的密封,防止液體回流。


  • 41型背壓閥10″*150LB SUS304


配管示意





配件列表



   序號 名稱
    1
過濾器
    2
關閉速度控制閥
    3
逆止閥(選配)
    4
球閥
    5
球閥
    6
洩壓、持壓、背壓Pilot
    7
逆止閥(選配)
    8
球閥


外形尺寸


閥門尺寸
50牙口
50
65
80
100
125
L (mm)
184
205
229
250
320
370
H (mm)
123 155 182 186 242 276
重量 (kg)
6
11
13
22
37
46

閥門尺寸
150
200
250
300
350
400
L (mm)
415
500
605
725
733
990
H (mm)
308 418 488 572 598 815
重量 (kg)
75
125
217
370
380
846


注意:
※安裝閥門時,強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器,以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利!
※如製作設計圖、安裝圖或施工圖等,請務必取得本公司簽署確認之CAD圖稿,否則如有發生錯誤情況,請恕本公司無法負責!

閥門規格

閥門尺寸:DN50~DN400法蘭連接 , DN50 牙口連接

法蘭規格:10K、16K、PN16、150LB

溫度範圍:0℃~100℃,水

※如需DN450以上,可接單生產

閥門材質


閥體:球墨鑄鐵 / 不鏽鋼

配管件:銅 / 不鏽鋼

緊固件及彈簧:碳鋼 / 不鏽鋼

隔膜:NBR / EPDM

芯桿:不鏽鋼


Pilot系統規格


調壓範圍:0.1~4 bar、3~9 bar、7~16 bar

溫度範圍:0℃~100℃,水

材質:銅/不鏽鋼


訂購時請提供以下資料


1、閥門型號

2、閥門尺寸

3、壓力等級

4、接口形式

5、其他配件

6、工作壓力

安裝示意

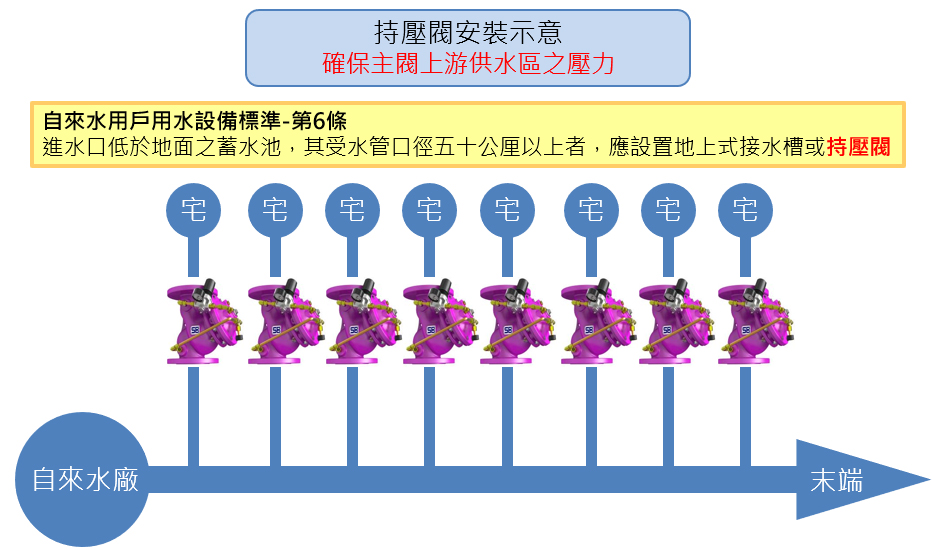

  • 持壓閥

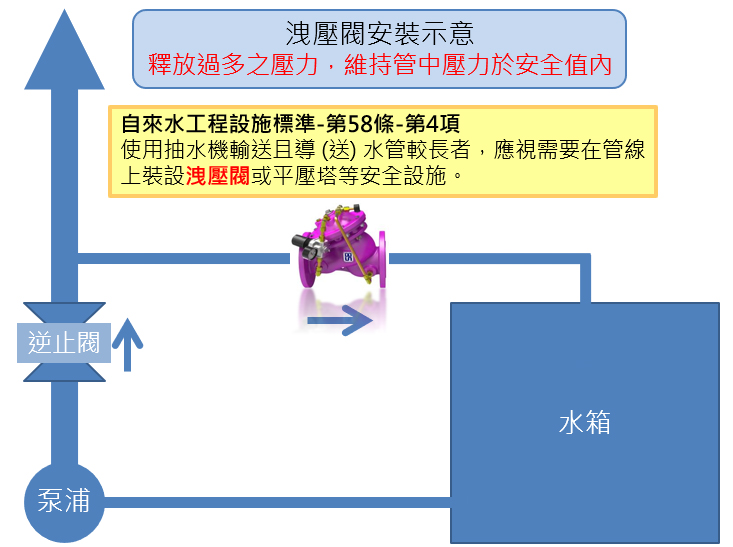

  • 洩壓閥


應用範例




●洩壓閥

爲防止泵浦停機關閉時產生的高壓衝擊,可以使用快開慢閉的41-03型洩壓、持壓、背壓閥,釋放突然的高壓,保護系統管路、避免產生水錘現象。






●持壓閥

當把閥門安裝在高壓供給和大流量需求之間時,41-03型作爲持壓閥使用,可維持上游供給壓力,避免流量需求過大而導致上游供給失壓。
