41型洩压、持压、背压阀

41-03型洩压、持压、背压阀可以维持上游管线中的压力。它是液压控制,由Pilot控制的隔膜控制阀。用于洩压、持压、背压冲击等场合。 工作时,阀门通过Pilot感应阀门的输入端的压力,控制阀门的开关。当输入压力超过设定值,阀门迅速打开,维持管线中的压力;压力释放完后,阀门缓慢关闭,防止冲击的产生。 可选配安装逆止阀,在管中液体回流时,输出端的压力会进入阀门的气室,形成紧密的密封,防止液体回流。


  • 41型背压阀10″*150LB SUS304


配管示意





配件列表

   序号 名称
    1
过滤器
    2
关闭速度控制阀
    3
逆止阀(选配)
    4
球阀
    5
球阀
    6
洩压、持压、背压Pilot
    7
逆止阀(选配)
    8
球阀

外形尺寸

阀门尺寸
50牙口
50
65
80
100
125
L (mm)
184
205
229
250
320
370
H (mm)
123 155 182 186 242 276
重量 (kg)
6
11
13
22
37
46

阀门尺寸
150
200
250
300
350
400
L (mm)
415
500
605
725
733
990
H (mm)
308 418 488 572 598 866
重量 (kg)
75
125
217
370
380
846

注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!

阀门规格

阀门尺寸:DN50~DN400法兰连接 , DN50 牙口连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

※如需DN450以上,可接单生产

阀门材质


阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件及弹簧:碳钢 / 不鏽钢

隔膜:NBR

芯杆:不鏽钢


Pilot系统规格


调压范围:1~4 bar、3~9 bar、7~16 bar

温度范围:0℃~100℃,水

材质:铜/不鏽钢


订购时请提供以下资料


1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

安装示意

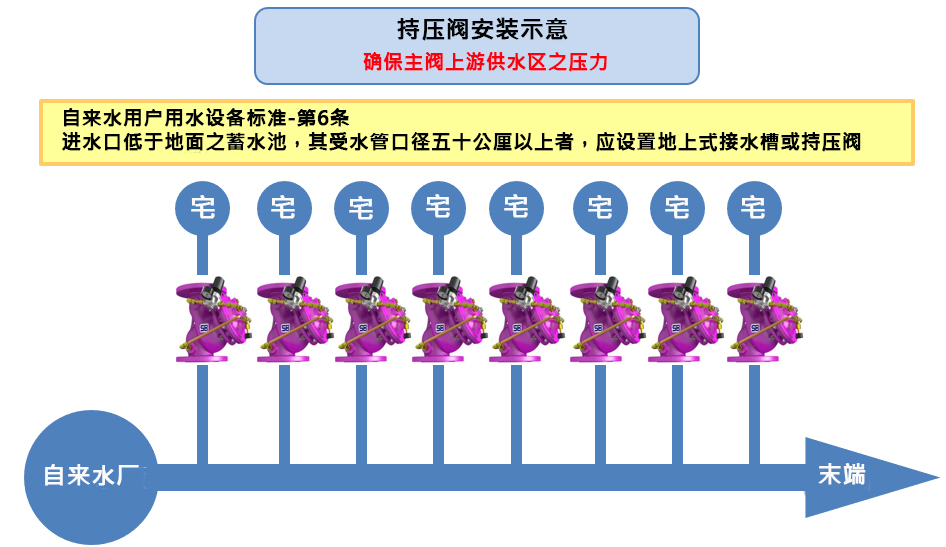

  • 持压阀

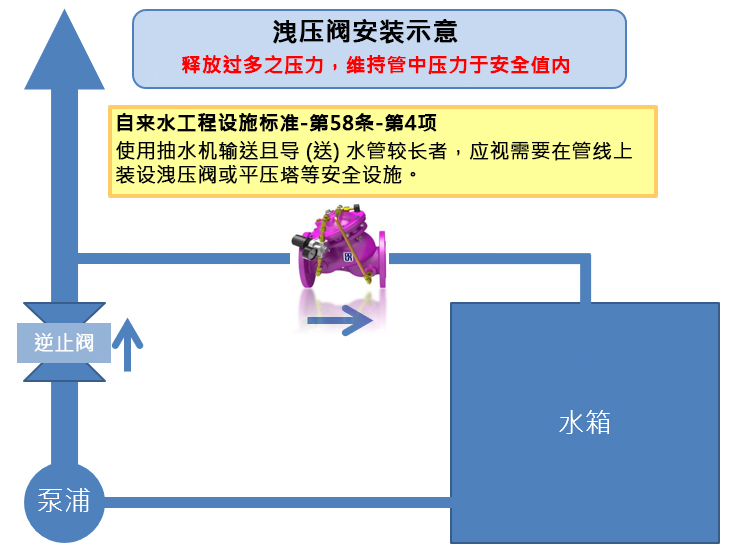

  • 洩压阀




应用范例

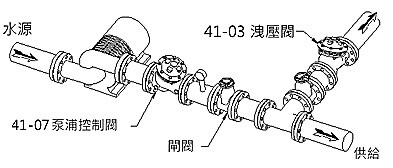

●洩压阀

爲防止泵浦停机关闭时产生的高压冲击,可以使用快开慢闭的41-03型洩压、持压、背压阀,释放突然的高压,保护系统管路、避免产生水锤现象。

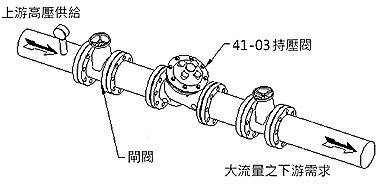

●持压阀

当把阀门安装在高压供给和大流量需求之间时,41-03型作爲持压阀使用,可维持上游供给压力,避免流量需求过大而导致上游供给失压。
