特點
可設定溫度並有鎖定裝置
裝有溫度計可顯示水溫
具有關斷功能
特點
可設定溫度並有鎖定裝置
裝有溫度計可顯示水溫
具有關斷功能

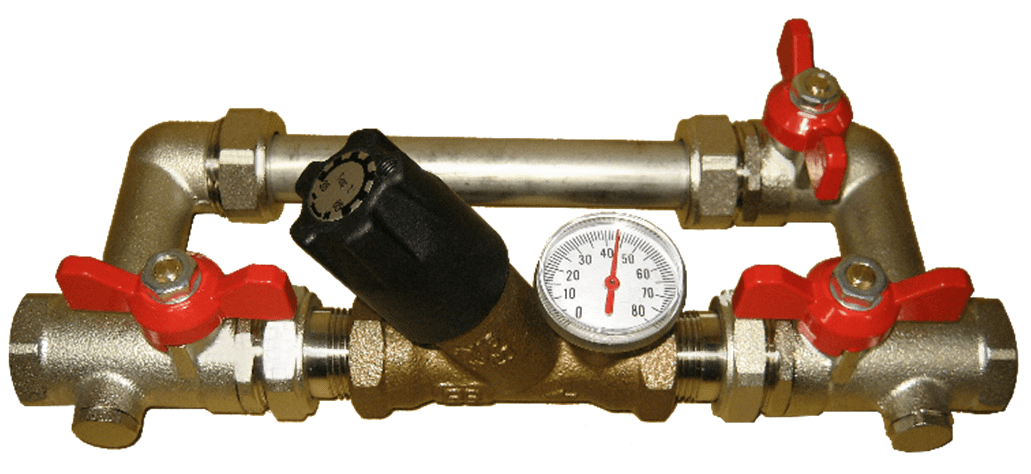

75熱動閥 是生活用熱水循環系統的自立式恆溫平衡閥。可設定溫度，隨水溫自動調整開度。內部感溫元件會對水溫變化做出反應，當水溫高於設定值，閥開度變小，限制循環水量；反之，水溫低於設定值，閥開度變大，增加循環水量。藉此調節各回水支管流量，使系統達到節能、節水、維持出水溫度及減少等待熱水時間。

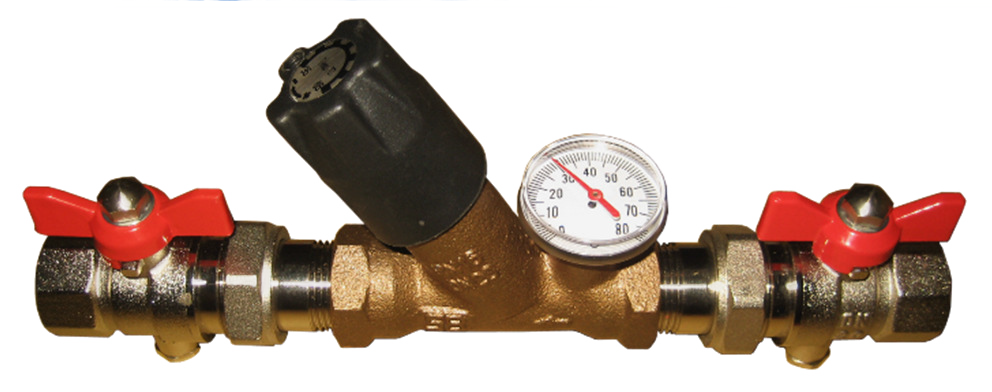

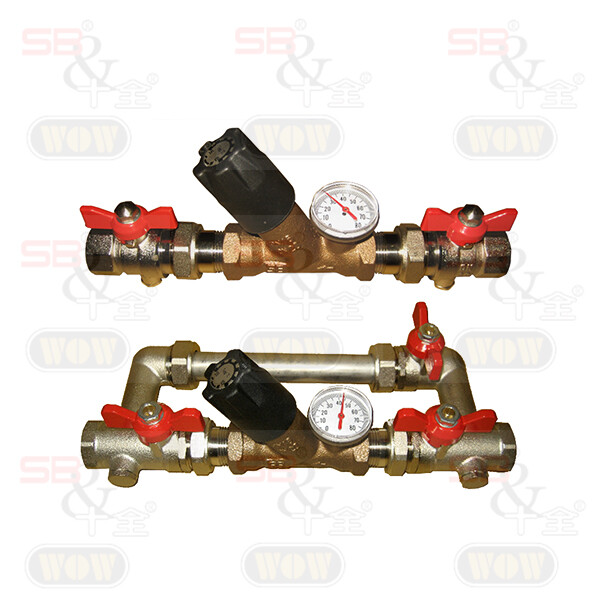

樣式

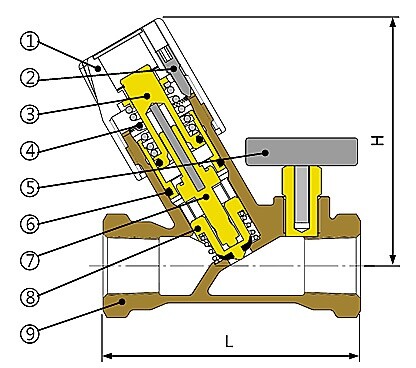

外形尺寸
|
公稱口徑(DN) |
L (mm) |
H (mm) |
|
20 |
92 |
90 |
|
25 |
110 | 90 |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
結構材質
|
No. |
零件名稱 |
材質 |
|
1 |
旋鈕 |
尼龍 |
|
2 |
鎖緊螺釘 |
不銹鋼 |
|
3 |
芯桿 |
黃銅 |
|
4 |
彈簧 |
不銹鋼 |
|
5 |
溫度計 |
– |
|
6 |
O型環 |
EPDM |
|
7 |
感溫棒 |
黃銅 |
|
8 |
閥蓋 |
黃銅+EPDM |
|
9 |
閥體 |
青銅 |
閥流體：熱水
連接方式：PT內螺紋
最大工作壓力：10 bar
最大工作溫度：90℃
溫度設定範圍：35~65℃ (出廠預設溫度55℃)
預設溫度的Kv值：0.4
|
|

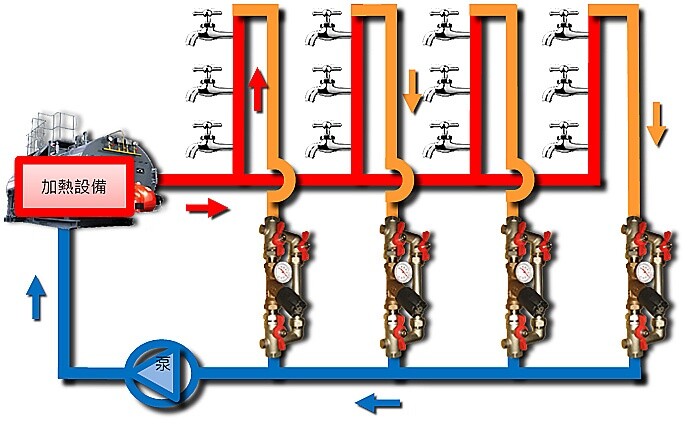

傳統逆回水系統 |
SB熱動閥回水系統 |
|
設計 |
管路配置較複雜 |
管路配置簡單、簡潔 |
|
施工 |
現場施工較困難 |
現場施工容易 |
|
空間 |
耗用較多管材 |
節省管材 |
|
效益 |
部份支管水量無法滿足設計水量 |
完美達到設計回水量 |
|
品質 |
遠端使用熱水需等待 |
即開即熱 |
|
|
平衡閥 |
SB熱動閥 |
|
動作原理 |
手動調整各回路上平衡閥開度，使各支管回路得到所需流量。 |
隨溫度變化自動調節熱動閥開度，使各支管回路水溫度維持在設定值。 |
|
調整難度 |
平衡調整需額外收費，且需搭配專業儀器，多組技術人員配合，依照一定程序進行調整；系統越複雜調整程序越複雜。 |
在每只熱動閥上作所需溫度設定，不需要任何額外調整。 |
|
效果比較 |
平衡閥只調節水量，間接影響水溫，無法使熱水即開即熱。 |
隨著水溫自動調節熱動閥開度，確保熱水即開即熱。 |
|
環境變數 |
無法隨鍋爐出水溫度、管內空氣阻塞等變數自動變化，無法使熱水即開即熱。 |
可隨鍋爐出水溫度、管內空氣阻塞等變數而自動變化，確保熱水即開即熱。 |
