特點
用於受壓液體的儲壓設備
氣囊吸收脈衝壓力
安裝方向無限制
特點
用於受壓液體的儲壓設備
氣囊吸收脈衝壓力
安裝方向無限制
608水錘吸收器
再次強調：水錘吸收器對脈衝的吸收效果不是以口徑爲標準的，而是應當以容積爲標準。因爲，同樣口徑的吸收器，其容積可以千變萬化。舉例來說，4″的吸收器一種體積爲10升，一種體積爲100升，安裝在同樣的系統中，當然是100升的吸收器對脈衝的吸收效果好。對於“SB型”，2″的吸收器可以做到10升的容積，也可以做到100升的容積。如果按照傳統的，錯誤的選擇吸收器的方法，同樣選用2″的吸收器，其它吸收器的效果可能不足“SB型”的¼。

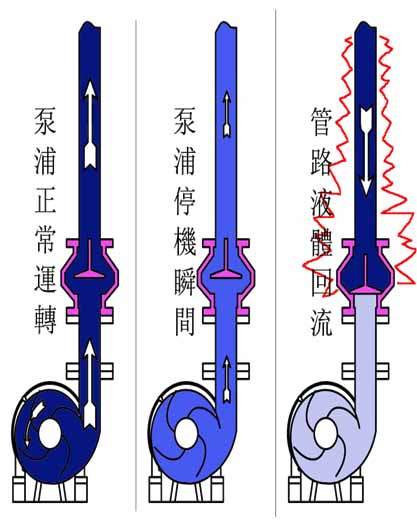

何謂水錘：壓力管路中，由於液體流速的急劇變化，造成管內的液體壓力有顯著、反復、迅速地變化，而對管路產生〝錘擊〞的現象。
水錘影響：管路內的壓力升高，可以超過管內正常壓力的幾十倍至幾百倍，而壓力的反復變化形成破壞力巨大的脈衝，以致引起管道和設備的振動、噪音。
防止水錘：可採取增加閥門起閉時間，盡量縮短管道的長度，在管道上裝設 洩壓閥 或 水錘吸收器。
結構材質
|
No. |
零件名稱 |
材質 |
|
1 |
保護蓋 |
球墨鑄鐵 |
|
2 |
壓力錶 |
– |
|
3 |
氣嘴 |
銅 |
|
4 |
球閥 |
銅 |
|
5 |
上蓋 |
球墨鑄鐵 / 不鏽鋼 |
|
6 |
氣囊 |
NBR / EPDM / VITON |
|
7 |
閥體 |
球墨鑄鐵 / 不鏽鋼 |
外型尺寸
|
Size (DN) |
H (mm) |
D (mm) |
容積 (L) |
|
32* |
255 |
175 |
1 |
|
40* |
255 |
175 |
1 |
|
100 |
565 |
375 |
20 |
*無保護蓋
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
閥門規格
連接方式：螺紋口 – PT ，法蘭 – PN16/25、10/16K、150/300LB
最大工作壓力：25 Bar
最大工作溫度：100℃ / 220℃
水錘吸收器優缺點比較
|
項目 |
SB 型 |
它 型 |
管 中 型 |
|
結構圖 |
 |
 |
 |
|
氣囊 |
獨特的氣囊設計，氣囊會按照預先設計的方案變形，確保氣囊壽命； |
氣囊無關節設計，氣囊壽命不長久，容易在閥門連接處斷裂。 |
氣囊有相對拉伸、變形的現象，氣囊壽命同樣不能長久。 |
|
本體 |
閥體一體成形，確保安全可靠。 同樣口徑時，閥門體積可以很大，且節省空間。 |
閥體採用對接式，甚至使用螺紋連接，耐高壓性極差。 |
閥體外徑受管道口徑限制，同樣口徑、容積時，閥門會非常長，不容易安裝。 |
|
結構 |
配有球閥，充氣完成後關閉球閥，可以保護壓力錶。 |
無球閥，閥門工作時，壓力錶會隨壓力波動不停動作，壽命會受到極大的影響。 |
|
|
其它 |
有壓力錶、充氣嘴的保護蓋，避免在運輸、安裝過程中損壞壓力錶、充氣嘴；同時，保護蓋還可以充當吊環，方便安裝閥門。 |
無壓力錶、充氣嘴的保護蓋，壓力錶、充氣嘴容易損壞。 |
|
對於往復式泵浦，由於其活塞會做往復式運動，自然會產生脈衝和液壓衝擊。在泵浦排洩沖程期間，多餘的液體會進入水錘吸收器，吸收掉多餘的壓力；在活塞回復期間，水錘吸收器中吸納的液體會進入系統，從而補充因泵浦活塞回復而造成的壓力下降，最終達到穩定系統壓力的目的。
