特點

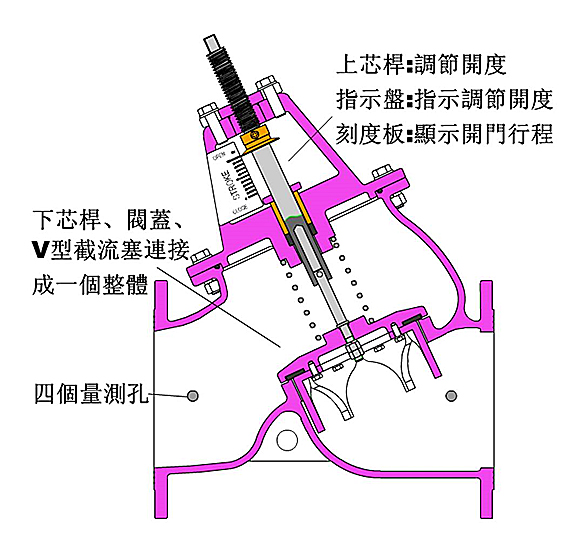

多功能閥可在同一閥體上實現多種功能。它可作為無聲逆止閥使用，還可作為截斷閥使用，除此之外，它還可以實現流量調整的功能，閥門還預留了兩個測試調整用的接續口
閥門採用獨特的V型截流塞，使得閥門擁有良好的可調節性能
可水平或者垂直安裝，可拆卸式上蓋設計，易於管線上維修
多功能閥綜合了碟閥、無聲逆止閥及測量閥等多種功能於一身。使用多功能閥可以使您縮短安裝時間、縮小安裝空間、節省安裝、硬體、人工成本等
特點
多功能閥可在同一閥體上實現多種功能。它可作為無聲逆止閥使用，還可作為截斷閥使用，除此之外，它還可以實現流量調整的功能，閥門還預留了兩個測試調整用的接續口
閥門採用獨特的V型截流塞，使得閥門擁有良好的可調節性能
可水平或者垂直安裝，可拆卸式上蓋設計，易於管線上維修
多功能閥綜合了碟閥、無聲逆止閥及測量閥等多種功能於一身。使用多功能閥可以使您縮短安裝時間、縮小安裝空間、節省安裝、硬體、人工成本等
52 多功能閥
功能相當於: 1.閘閥/蝶閥、2.無聲逆止閥、3.測量閥、4.調節水量
結構材質
|
零件 |
材質 |
|
閥體 |
球墨鑄鐵 |
|
上蓋 |
球墨鑄鐵 |
|
芯桿 |
不銹鋼 |
|
閥蓋 |
球墨鑄鐵 |
|
彈簧 |
不銹鋼 |
|
尺寸Size |
A(mm) |
B(mm) |
Weight(kg) |
|
2″ (Tr) |
185 |
180 |
6 |
|
2″ |
205 |
240 |
12 |
|
2.5″ |
229 |
255 |
15 |
|
3″ |
250 |
255 |
24 |
|
4″ |
320 |
325 |
43 |
|
5″ |
370 |
355 |
62 |
|
6″ |
415 |
385 |
85 |
|
8″ |
500 |
545 |
150 |
|
10″ |
605 |
595 |
220 |
|
12″ |
725 |
655 |
370 |
|
14″ |
733 |
715 |
385 |
|
16″ |
990 |
970 |
450 |
|
18″ |
1000 |
1020 |
550 |
|
20″ |
1100 |
1110 |
680 |
※表中的尺寸、過流面積及重量為近似值
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
|
類型 |
10K / 150LB / PN10 |
16K / PN16 |
|
工作壓力 |
10 bar |
16 bar |
|
工作溫度 |
-10~100 ℃ |
-10~100 ℃ |
●測試接續口為PT 1/4″
壓力損失曲線
應用範例
注意：多功能閥有調節水量的功能，但是不能當作平衡閥使用，因爲它有逆止的功能。
| 序號 | 名稱 |
| 1 |
蝶閥 |
| 2 |
Y型過濾器 |
| 3 |
彎管 |
| 4 |
端吸穩定器 |
| 5 |
擴散器 |
| 6 |
多功能閥 |
