擴散器

擴散器

特點

    • 綜合了過濾器、彎頭、端吸穩定器等，節省空間

    • 比傳統過濾器更大流量面積的濾網，濾網的開孔率可達63%

    • 內置導流翼使流體更加穩定

    • 拋棄型泵浦啟動保護濾網，防止異物進入泵浦

    • 提供相同或縮小直徑的擴散器

特點

    • 綜合了過濾器、彎頭、端吸穩定器等，節省空間

    • 比傳統過濾器更大流量面積的濾網，濾網的開孔率可達63%

    • 內置導流翼使流體更加穩定

    • 拋棄型泵浦啟動保護濾網，防止異物進入泵浦

    • 提供相同或縮小直徑的擴散器

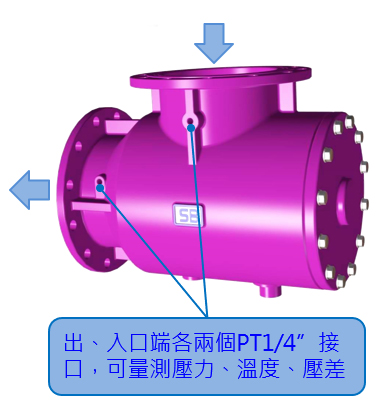

擴散器

51 擴散器

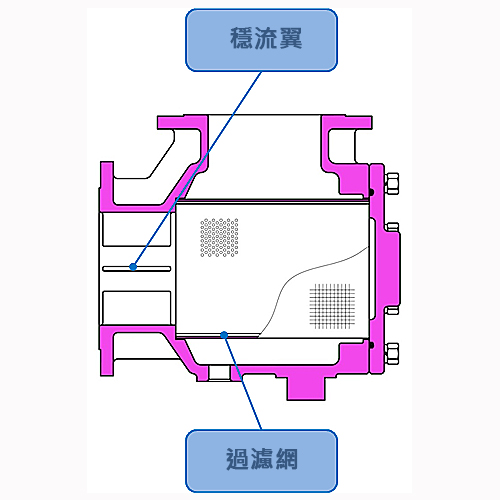

  • 過濾網(附啟動保護濾網)

結構材質



零件

材質

閥體

球墨鑄鐵 / 不鏽鋼

端蓋

球墨鑄鐵 / 不鏽鋼

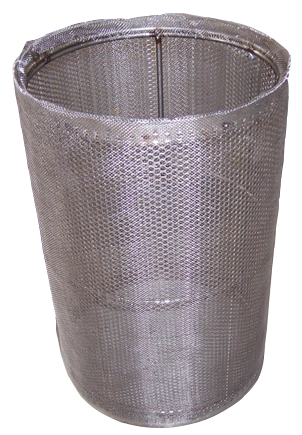

濾網

不鏽鋼

O型環

橡膠

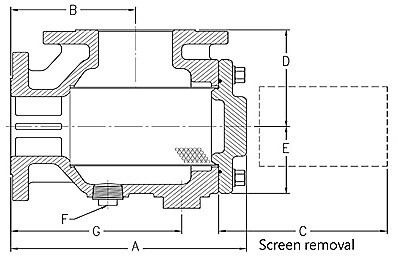

外形尺寸




代號

口徑

入口

出口

過濾器

尺寸 (mm)

重量

(kg)

過流面積(cm2)

開孔徑(mm)

A

B

C

D

E

F

G

C

2×2

50

50

150

3.97

205

120

150

105

65

1/2″

155

10

D

2.5×2.5

65

65

240

3.97

220

125

150

115

80

1/2″

165

17

F

3×3

80

80

325

3.97

255

135

200

130

90

1″

185

25

G

4×3

100

80

325

3.97

255

135

200

130

90

1″

185

27

H

4×4

100

100

515

3.97

330

185

250

145

105

1″

240

32

I

5×4

125

100

515

3.97

330

185

250

145

105

1″

240

35

J

6×4

150

100

515

3.97

330

185

250

145

105

1″

240

37

K

5×5

125

125

800

3.97

400

230

300

180

120

1″

300

40

L

6×5

150

125

800

3.97

400

230

300

180

120

1″

300

48

AL

8×5

200

125

925

3.97

400

220

300

205

140

1″

275

59

M

6×6

150

150

925

3.97

400

220

300

210

140

1″

275

58

N

8×6

200

150

925

3.97

400

220

300

205

140

1″

275

60

AK

10×6

250

150

1620

3.97

500

280

400

240

170

1″

370

85

O

8×8

200

200

1620

3.97

500

280

400

240

170

1″

370

92

P

10×8

250

200

1620

3.97

500

280

400

240

170

1″

370

95

AH

12×8

300

200

2500

3.97

625

325

500

280

190

1″

425

130

AO

14×8

350

200

2500

3.97

625

325

500

280

190

1″

425

148

Q

10×10

250

250

2500

3.97

615

325

500

280

190

1″

425

128

R

12×10

300

250

2500

3.97

615

325

500

280

190

1″

425

160

AG

14×10

350

250

3300

3.97

690

380

550

305

240

1″

485

226

AA

16×10

400

250

3470

3.97

695

380

550

325

260

1″

480

255

S

12×12

300

300

3300

3.97

680

380

550

305

240

1″

485

214

T

14×12

350

300

3300

3.97

680

380

550

305

240

1″

485

230

AB

16×12

400

300

3470

3.97

705

380

550

325

260

1″

480

262

AF

18×12

450

300

3935

3.97

770

430

650

320

240

1″

480

280

AN

20×12

500

300

5400

3.97

1000

600

750

500

280

1”

720

340

U

14×14

350

350

4870

3.97

785

420

650

355

280

1″

550

255

V

16×14

400

350

4870

3.97

785

420

650

355

280

1″

550

265

AJ

18×14

450

350

4870

3.97

785

420

650

355

280

1″

550

300

AD

20×14

500

350

6960

3.97

1020

600

850

500

360

1″

750

580

W

16×16

400

400

5280

3.97

785

450

650

400

320

1″

550

370

AC

18×16

450

400

5620

3.97

825

450

700

400

320

1″

580

425

AE

20×16

500

400

6960

3.97

1020

600

850

500

360

1″

750

583

AI

22×16

550

400

7220

3.97

1050

600

900

500

360

1″

750

595

AM

24×16

600

400

7220

3.97

1050

600

900

505

360

1″

750

650

X

18×18

450

450

9715

3.97

1070

650

900

500

400

1″

750

535

Y

20×20

500

500

9715

3.97

1070

650

900

500

400

1″

750

585

※表中的尺寸、過流面積及重量為近似值





注意：

※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。

※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！

※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！

閥門規格


類型

10K / 150LB / PN10

16K / PN16

工作壓力

10 bar

16 bar

工作溫度

-10~100 ℃

-10~100 ℃


●啟動保護濾網為20 mesh之不鏽鋼編織網，系統試車結束後，應將其拆除

●當擴散器入口與出口壓差超過0.3 bar時，必須清除擴散器內之垃圾

※如有特殊需要，請與工廠聯絡以獲得更多資訊

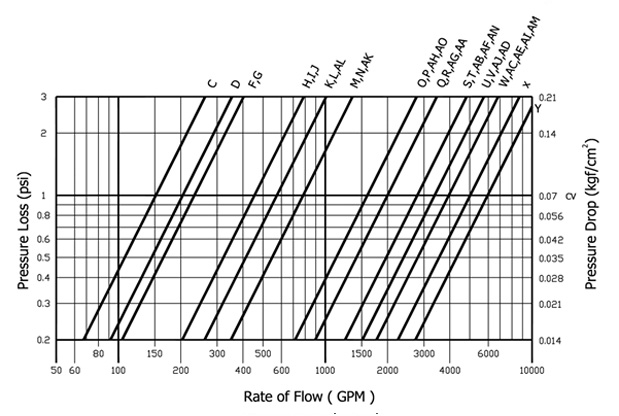

壓力損失曲線

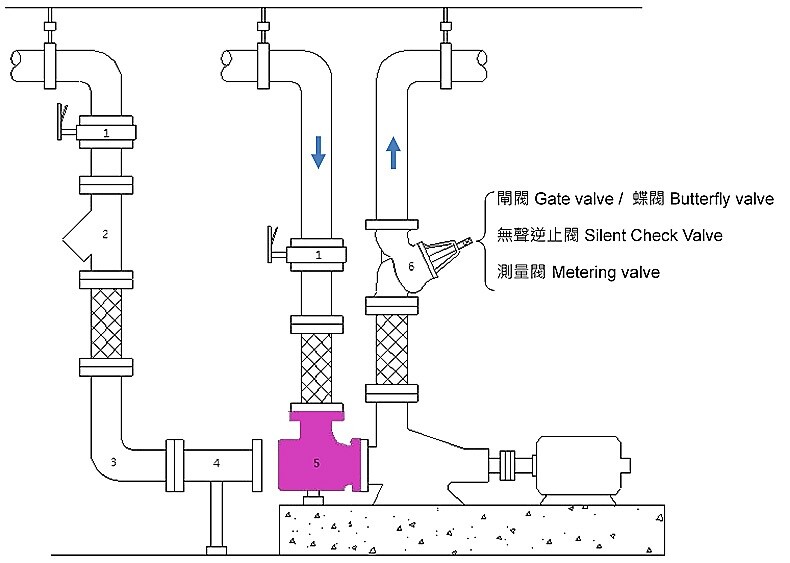

應用範例





   序號 名稱
    1

蝶閥
    2

Y型過濾器
    3

彎管
    4

端吸穩定器
    5

擴散器
    6

多功能閥



擴散器可取代:

Y型過濾器、90°彎頭、端吸穩定器、異徑接頭、一段直管、法蘭片、密封墊片、管件焊接、壓力錶接口、連接螺栓 以上所有人工

規格範例



承包人應當在指定位置安裝擴散器，型號為51，尺寸為 14″ x 12″。端吸過濾器材質應為球墨鑄鐵並有導流翼。過濾器上應有規格20 mesh，不鏽鋼304的啟動保護濾網。過濾網材質為不鏽鋼。閥體上要有用於焊接支架的凸台。

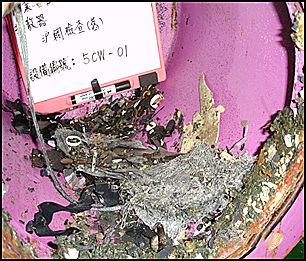

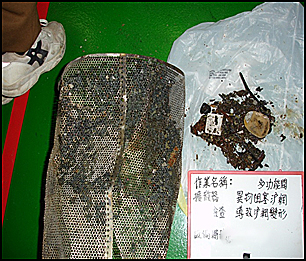

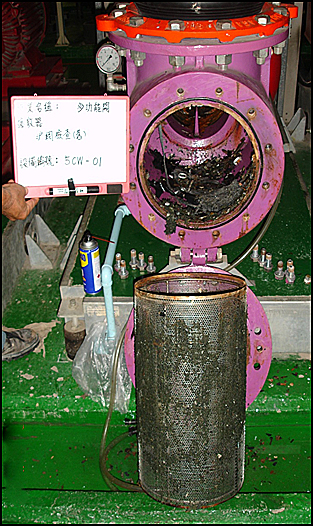

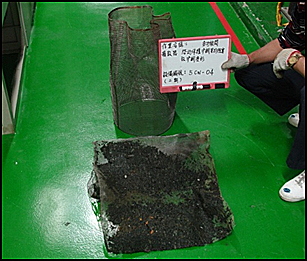

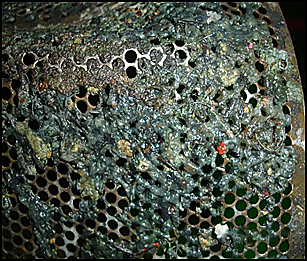

過濾網攔截雜質

下載

51 擴散器目錄
