扩散器

扩散器

特点

    • 综合了过滤器、弯头、端吸稳定器等，节省空间

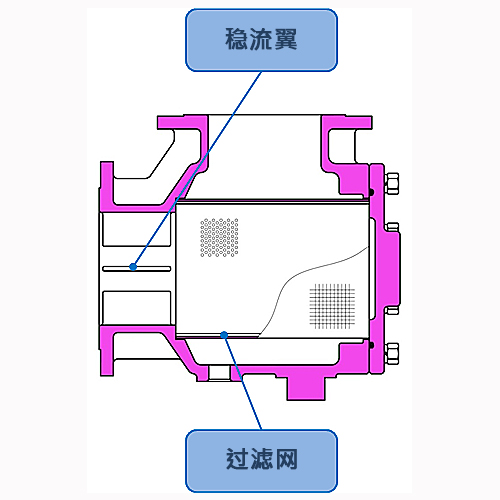

    • 比传统过滤器更大流量面积的滤网，滤网的开孔率可达63%

    • 内置导流翼使流体更加稳定

    • 抛弃型泵浦启动保护滤网，防止异物进入泵浦

    • 提供相同或缩小直径的扩散器

特点

    • 综合了过滤器、弯头、端吸稳定器等，节省空间

    • 比传统过滤器更大流量面积的滤网，滤网的开孔率可达63%

    • 内置导流翼使流体更加稳定

    • 抛弃型泵浦启动保护滤网，防止异物进入泵浦

    • 提供相同或缩小直径的扩散器

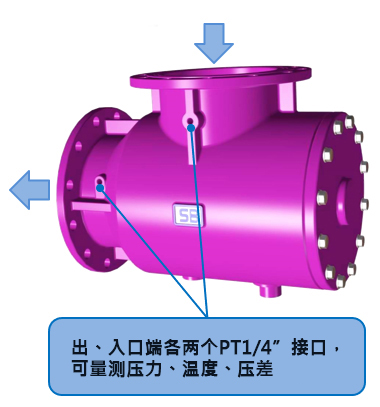

扩散器

51 扩散器

  • 过滤网(附启动保护滤网)

结构材质



零件

材质

阀体

球墨铸铁 / 不鏽钢

端盖

球墨铸铁 / 不鏽钢

滤网

不鏽钢

O型环

橡胶



外形尺寸




代号

口径

入口

出口

过滤器

尺寸 (mm)

重量

(kg)

过流面积(cm2)

开孔径(mm)

A

B

C

D

E

F

G

C

2×2

50

50

150

3.97

205

120

150

105

65

1/2″

155

10

D

2.5×2.5

65

65

240

3.97

220

125

150

115

80

1/2″

165

17

F

3×3

80

80

325

3.97

255

135

200

130

90

1″

185

25

G

4×3

100

80

325

3.97

255

135

200

130

90

1″

185

27

H

4×4

100

100

515

3.97

330

185

250

145

105

1″

240

32

I

5×4

125

100

515

3.97

330

185

250

145

105

1″

240

35

J

6×4

150

100

515

3.97

330

185

250

145

105

1″

240

37

K

5×5

125

125

800

3.97

400

230

300

180

120

1″

300

40

L

6×5

150

125

800

3.97

400

230

300

180

120

1″

300

48

AL

8×5

200

125

925

3.97

400

220

300

205

140

1″

275

59

M

6×6

150

150

925

3.97

400

220

300

210

140

1″

275

58

N

8×6

200

150

925

3.97

400

220

300

205

140

1″

275

60

AK

10×6

250

150

1620

3.97

500

280

400

240

170

1″

370

85

O

8×8

200

200

1620

3.97

500

280

400

240

170

1″

370

92

P

10×8

250

200

1620

3.97

500

280

400

240

170

1″

370

95

AH

12×8

300

200

2500

3.97

625

325

500

280

190

1″

425

130

AO

14×8

350

200

2500

3.97

625

325

500

280

190

1″

425

148

Q

10×10

250

250

2500

3.97

615

325

500

280

190

1″

425

128

R

12×10

300

250

2500

3.97

615

325

500

280

190

1″

425

160

AG

14×10

350

250

3300

3.97

690

380

550

305

240

1″

485

226

AA

16×10

400

250

3470

3.97

695

380

550

325

260

1″

480

255

S

12×12

300

300

3300

3.97

680

380

550

305

240

1″

485

214

T

14×12

350

300

3300

3.97

680

380

550

305

240

1″

485

230

AB

16×12

400

300

3470

3.97

705

380

550

325

260

1″

480

262

AF

18×12

450

300

3935

3.97

770

430

650

320

240

1″

480

280

AN

20×12

500

300

5400

3.97

1000

600

750

500

280

1”

720

340

U

14×14

350

350

4870

3.97

785

420

650

355

280

1″

550

255

V

16×14

400

350

4870

3.97

785

420

650

355

280

1″

550

265

AJ

18×14

450

350

4870

3.97

785

420

650

355

280

1″

550

300

AD

20×14

500

350

6960

3.97

1020

600

850

500

360

1″

750

580

W

16×16

400

400

5280

3.97

785

450

650

400

320

1″

550

370

AC

18×16

450

400

5620

3.97

825

450

700

400

320

1″

580

425

AE

20×16

500

400

6960

3.97

1020

600

850

500

360

1″

750

583

AI

22×16

550

400

7220

3.97

1050

600

900

500

360

1″

750

595

AM

24×16

600

400

7220

3.97

1050

600

900

505

360

1″

750

650

X

18×18

450

450

9715

3.97

1070

650

900

500

400

1″

750

535

Y

20×20

500

500

9715

3.97

1070

650

900

500

400

1″

750

585

※表中的尺寸、过流面积及重量为近似值





注意：

※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！

※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

阀门规格


类型

10K / 150LB / PN10

16K / PN16

工作压力

10 bar

16 bar

工作温度

-10~100 ℃

-10~100 ℃


●启动保护滤网为20 mesh之不鏽钢编织网，系统试车结束后，应将其拆除

●当扩散器入口与出口压差超过0.3 bar时，必须清除扩散器内之垃圾

※如有特殊需要，请与工厂联络以获得更多资讯

压力损失曲线



应用范例





   序号 名称
    1

蝶阀
    2

Y型过滤器
    3

弯管
    4

端吸稳定器
    5

扩散器
    6

多功能阀



扩散器可取代:

Y型过滤器、90°弯头、端吸稳定器、异径接头、一段直管、法兰片、密封垫片、管件焊接、压力錶接口、连接螺栓 以上所有人工

规格范例



承包人应当在指定位置安装扩散器，型号为51，尺寸为 14″ x 12″。端吸过滤器材质应为球墨铸铁并有导流翼。过滤器上应有规格20 mesh，不鏽钢304的启动保护滤网。过滤网材质为不鏽钢。阀体上要有用于焊接支架的凸台。

过滤网拦截杂质

下载

51 扩散器目录
