47型定水位閥

47-01型定水位閥可以維持儲水箱中的水位在相對穩定的水平。它是液壓控制,由Pilot控制的隔膜控制閥。浮球Pilot安裝在儲水箱的高水位並通過導引管與主閥門相連。當水位發生變化時,Pilot相應的打開或關閉閥門,保持水位在一定的範圍內。

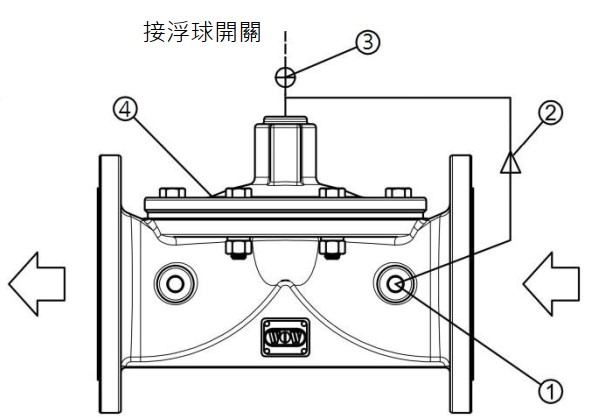

配管示意

配件列表

   序號 名稱
    1

過濾器

    2

球閥

    3

針閥/球閥

    4

球閥

     5

基本閥體




外形尺寸




閥門尺寸

50

65

80

100

125

L (mm)

200

220

285

307

370

H (mm)

87 109 115 137

142

重量 (kg)

7

9

16

18

37



閥門尺寸

150

200

250

300



L (mm)

390

500

605

650



H (mm)

164 183 244 258

重量 (kg)

48

83

120

140





注意:

※安裝閥門時,強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器,以免異物堵塞閥門影響閥門動作。

※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利!

※如製作設計圖、安裝圖或施工圖等,請務必取得本公司簽署確認之CAD圖稿,否則如有發生錯誤情況,請恕本公司無法負責!


閥門規格

閥門尺寸:DN50~DN300法蘭連接

法蘭規格:10K、16K、PN16、150LB

溫度範圍:0℃~100℃,水

工作壓力 : 需 0.7 bar以上

※如需DN350以上或超低壓用,可接單生產

閥門材質

閥體:球墨鑄鐵 / 不鏽鋼

配管件:銅 / 不鏽鋼

緊固件:碳鋼 / 不鏽鋼

隔膜:NBR / EPDM


Pilot系統規格

控制器:1/2″ 浮球開關閥(不隨產品發送,需另外採購)

溫度範圍:0℃~100℃,水

材質:銅/不鏽鋼


訂購時請提供以下資料

1、閥門型號

2、閥門尺寸

3、壓力等級

4、接口形式

5、其他配件

6、工作壓力


應用範例

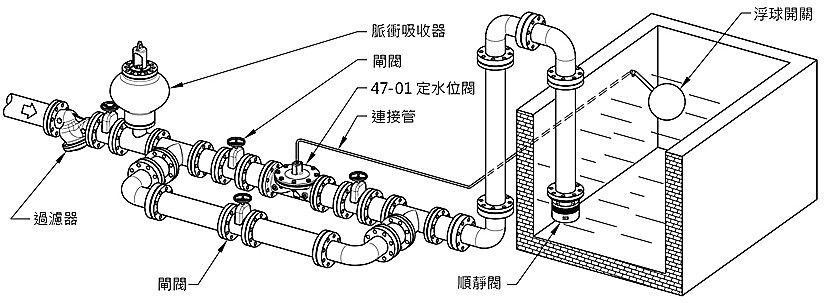

安裝如圖所示的閥門與浮球開關。浮球開關安裝在連接管的輸出端,並固定在預設的水位上。閥門出水口應遠離浮球開關,建議5公尺以上,並在出水口加裝順靜閥,避免出水引起液面波動,使閥門頻繁開關,產生噪音震動,縮短閥門壽命。
