47型定水位阀

47型定水位阀

 特点

  • 精确的、可重複的水位控制


  • 可靠的自力式液压控制


  • 关闭时紧密、可靠的密封


  • 全自动操作

 特点

  • 精确的、可重複的水位控制


  • 可靠的自力式液压控制


  • 关闭时紧密、可靠的密封


  • 全自动操作

47型定水位阀

47-01型定水位阀可以维持储水箱中的水位在相对稳定的水平。它是液压控制,由Pilot控制的隔膜控制阀。浮球Pilot安装在储水箱的高水位并通过导引管与主阀门相连。当水位發生变化时,Pilot相应的打开或关闭阀门,保持水位在一定的范围内。


配管示意

配件列表

   序号 名称
    1

过滤器

    2

针阀/球阀

    3

球阀

    4

基本阀体

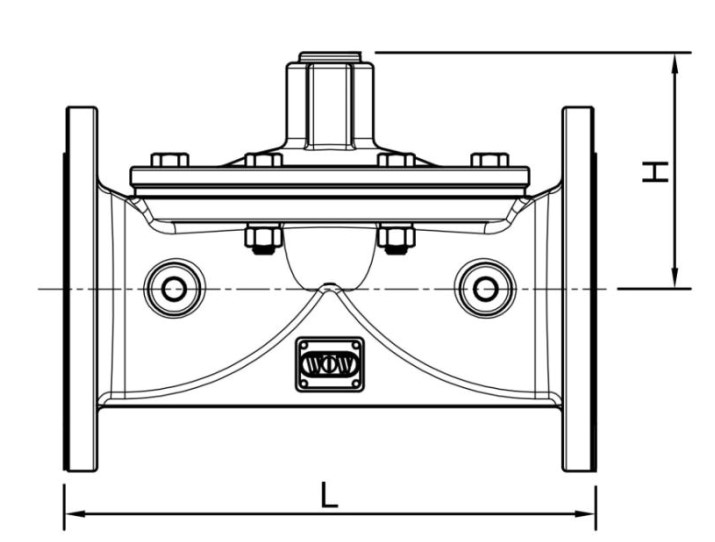

外形尺寸




阀门尺寸

50

65

80

100

125

150

200

250

300

L (mm)

200

220

285

307

370

390

500

605

650

H (mm)

87 109 115 137

142

164 183 244 258

重量 (kg)

7

9

16

18

37

48

83

120

140



注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

阀门尺寸:DN50~DN300 法兰连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

工作压力 : 需 0.7 bar以上

※如需DN350以上或超低压用,可接单生产

阀门材质

阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件:碳钢 / 不鏽钢

隔膜:NBR / EPDM


Pilot系统规格

控制器:1/2″ 浮球开关阀(不随产品發送,需另外採购)

温度范围:0℃~100℃,水

材质:铜/不鏽钢


订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、工作压力


应用范例





安装如图所示的阀门与浮球开关。浮球开关安装在连接管的输出端,并固定在预设的水位上。阀门出水口应远离浮球开关,建议5公尺以上,并在出水口加装顺静阀,避免出水引起液面波动,使阀门频繁开关,产生噪音震动,缩短阀门寿命。



下载

47-01 定水位阀目录
