41型減壓閥

41型減壓閥

 特點

  • 靈敏,精確的壓力控制


  • 易於調整和維護


  • 優異的密封性能

 特點

  • 靈敏,精確的壓力控制


  • 易於調整和維護


  • 優異的密封性能

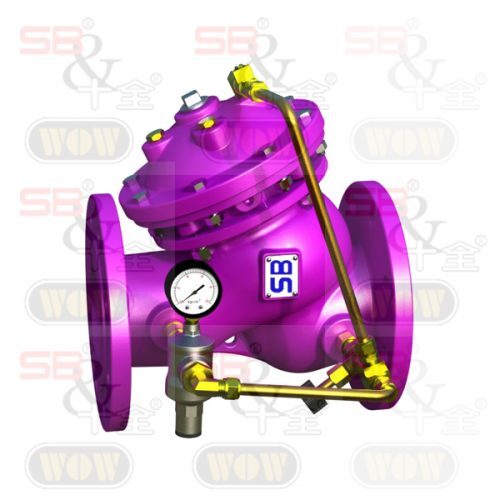

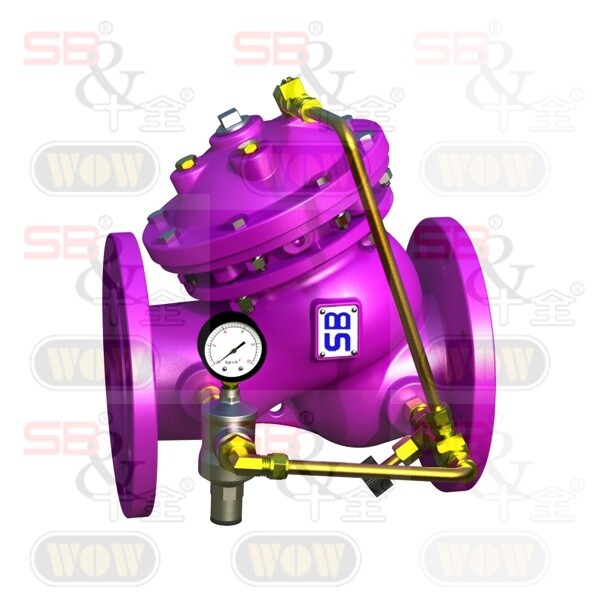

41型減壓閥

41-02型減壓閥能自動把輸入端的高壓,減弱到穩定的低壓輸出,不因流速的變化或輸入壓力的變化。它是液壓控制,Pilot控制的壓力調整器,能把輸出壓力保持在設定的範圍內。當輸出壓力超過減壓閥的設定範圍時,主閥體與Pilot會關閉形成緊密的密封。
若管中液體可能有回流情況,可選配安裝逆止閥,在管中液體回流時,輸出端的壓力會進入閥門的氣室,形成緊密的密封,防止液體回流。


配管示意

配件列表

   序號 名稱
    1

過濾器

    2

關閉速度控制閥

    3

逆止閥(選配)

    4

球閥

    5

球閥

    6

減壓Pilot

    7

逆止閥(選配)

    8

球閥

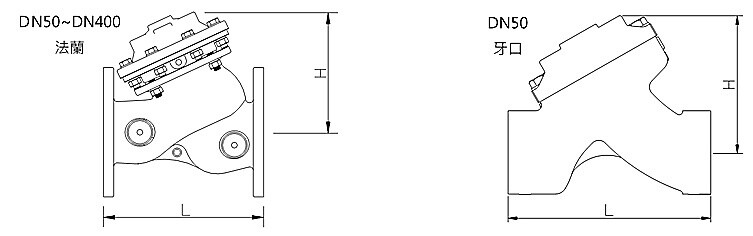

外形尺寸

閥門尺寸

50牙口

50

65

80

100

125

L (mm)

184

205

229

250

320

370

H (mm)

123 155 182 186 242

276

重量 (kg)

6

11

13

22

37

46



閥門尺寸

150

200

250

300

350

400

L (mm)

415

500

605

725

733

990

H (mm)

308 418 488 572 598

815

重量 (kg)

75

125

217

370

380

846



注意:

※安裝閥門時,強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器,以免異物堵塞閥門影響閥門動作。

※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利!

※如製作設計圖、安裝圖或施工圖等,請務必取得本公司簽署確認之CAD圖稿,否則如有發生錯誤情況,請恕本公司無法負責!


閥門規格

閥門尺寸:DN50~DN400法蘭連接 , DN50 牙口連接

法蘭規格:10K、16K、PN16、150LB

溫度範圍:0℃~100℃,水

※如需DN450以上,可接單生產

閥門材質

閥體:球墨鑄鐵 / 不鏽鋼

配管件:銅 / 不鏽鋼

緊固件及彈簧:碳鋼 / 不鏽鋼

隔膜:NBR / EPDM

芯桿:不鏽鋼


Pilot系統規格

調壓範圍:0.1~4 bar、3~9 bar、7~16 bar

溫度範圍:0℃~100℃,水

材質:銅/不鏽鋼


訂購時請提供以下資料

1、閥門型號

2、閥門尺寸

3、壓力等級

4、接口形式

5、其他配件

6、工作壓力

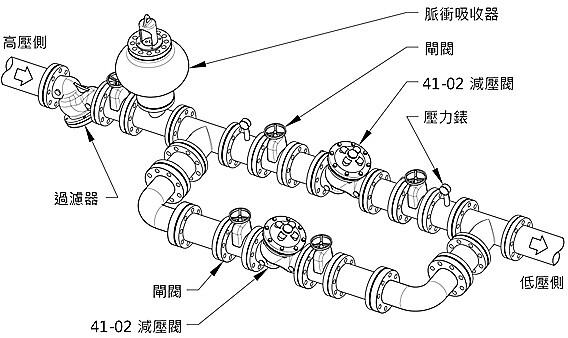

應用範例


流量需求範圍大
建議並聯使用41-02型減壓閥。在流量需求較大時兩個減壓閥同時工作;流量需求較小時,大尺寸減壓閥自動關閉,而小尺寸減壓閥繼續提供所需之流量。設定閥門調壓範圍時,把小尺寸減壓閥壓力設定值高於大尺寸減壓閥0.3 bar。


減壓範圍大
建議串聯使用多個41-02型減壓閥,分段減壓達到減壓需求,可避免噪音、振動、氣蝕現象。









下載

41-02 減壓閥目錄

41-02 減壓閥-壓力設定手冊 5吋以下

41-02 減壓閥安裝維護手冊
