47型减压阀

47型减压阀

 特点

  • 灵敏,精确的压力控制


  • 易于调整及维护


  • 可靠的优异密封性

 特点

  • 灵敏,精确的压力控制


  • 易于调整及维护


  • 可靠的优异密封性

47型减压阀

47-02型减压阀能自动把输入端的高压,减弱到稳定的低压输出,不管流速或输入压力的变化。它是液压控制,Pilot控制的压力调整器,能把输出压力保持在设定的范围内。当输出压力超过减压阀的设定范围时,主阀体与Pilot会关闭形成紧密的密封。


配管示意





配件列表

   序号 名称
    1

过滤器

    2

针阀/球阀

    3

球阀

    4

球阀

     5

减压Pilot

    6

球阀

     7

基本阀体


外形尺寸




阀门尺寸

50

65

80

100

125

L (mm)

200

220

285

307

370

H (mm)

87 109 115 137

142

重量 (kg)

7

9

16

18

37



阀门尺寸

150

200

250

300



L (mm)

390

500

605

650



H (mm)

164 183 244 258

重量 (kg)

48

83

120

140





注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

阀门尺寸:DN50~DN300法兰连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

※如需DN350以上或超低压用,可接单生产


阀门材质

阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件:碳钢 / 不鏽钢

隔膜:NBR


Pilot系统规格格

调压范围:1~4 bar、3~9 bar、7~16 bar

温度范围:0℃~100℃,水

材质:铜/不鏽钢


订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、工作压力

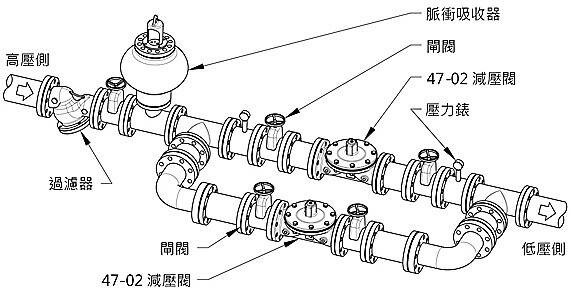

应用范例





●流量需求范围大
建议并联使用47-02型减压阀。在流量需求较大时两个减压阀同时工作;流量需求较小时,大尺寸减压阀自动关闭,而小尺寸减压阀继续提供所需之流量。设定阀门调压范围时,把小尺寸减压阀压力设定值高于大尺减压阀0.3 bar。

●减压范围大
建议串联使用多个47-02型减压阀,分段减压达到减压需求,可避免噪音、振动、气蚀现象。





下载

47-02 减压阀目录
