為何要使用平衡閥(41-05)

正確調節水力平衡閥可以避免下面的問題：

某些房間幾乎從未達到需要的溫度，或者不夠冷。這通常出現在有其他熱源影響的情况下

當切換到供暖狀態時，系統中的零件需要很長的時間才能加熱

室內溫度變化大，尤其是在需求小的情况下，出現這種情况的可能性更大

消耗更多的能源

如果發生上述問題就是異常

為何要使用平衡閥(41-05)

正確調節水力平衡閥可以避免下面的問題：

某些房間幾乎從未達到需要的溫度，或者不夠冷。這通常出現在有其他熱源影響的情况下

當切換到供暖狀態時，系統中的零件需要很長的時間才能加熱

室內溫度變化大，尤其是在需求小的情况下，出現這種情况的可能性更大

消耗更多的能源

如果發生上述問題就是異常

水力平衡阀

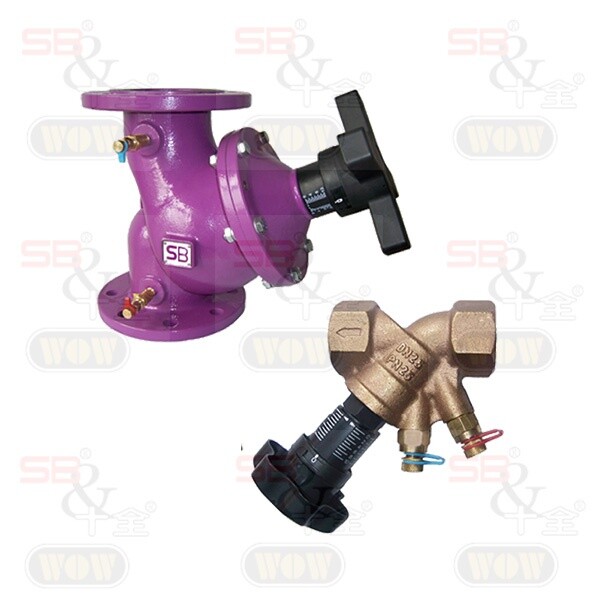

41-05水力平衡阀

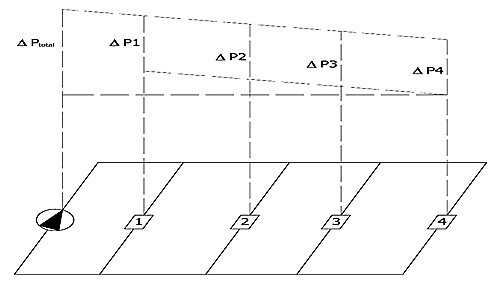

流量分配

如果管道中局部区域的阻力不均衡，就会导致流量分配不平衡。解决问题的方法很简单，在管道中安装能改变自身阻力的水力平衡阀，再搭配专用的量测调节仪器，就能调整系统中的阻力以达到系统平衡。

系统图中的泵浦必须在系统两端产生ΔPtotal的压差，以满足4#的需求量。但是，这样做的缺点是，1#的压差超出了实际需求的压差，导致温度过低或过高的现象，造成能源的浪费。

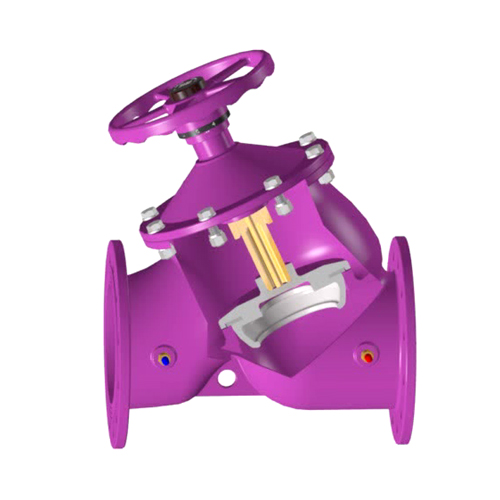

平衡阀调节原理

平衡阀的工作原理是透过调节阀芯与阀座的间隙，即开门高度，改变流体经过阀门的阻力，达到调节流量目的。平衡阀是一种局部阻力可调的节流元件，对不可压缩流体，流量方程式为：

Q	：经过平衡阀的流量（m³/h）
Kv	：阀门的阻力係数，可调节
ΔP	：阀前与阀后的压差（bar）

Kv为平衡阀的係数。其定义：当平衡阀前后压力差为1 bar（1.02 kg/cm2）时，经过平衡阀的流量m3/h。当平衡阀的开门高度不变，则阀门的Kv值就不变，即阀门的Kv值由阀门的开门高度决定。如果我们事先知道阀门在不同开门高度下的Kv值，透过测量阀门两端的压差即可计算出通过阀门的流量，而平衡阀就可以作爲定量调节流量的节流元件。

平衡阀使用场合

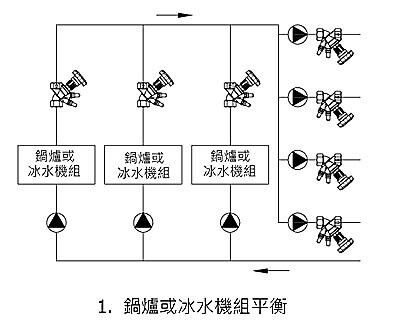

锅炉与冰水机组平衡

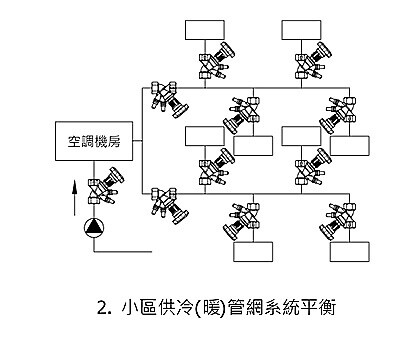

小区供冷(暖)管网系统平衡

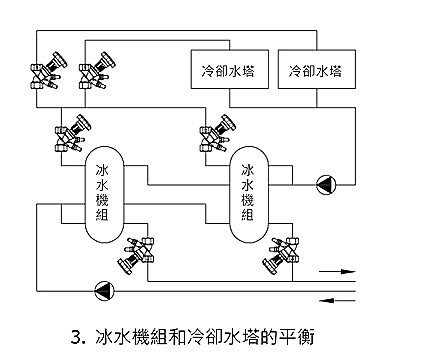

冰水机组与冷却水塔的平衡

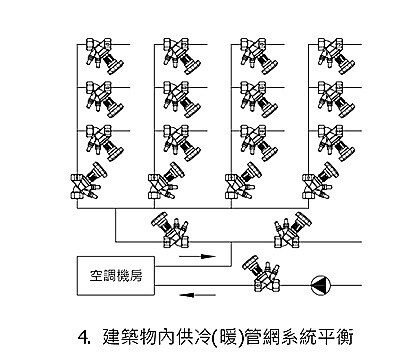

建筑物内供冷(暖)管网系统平衡

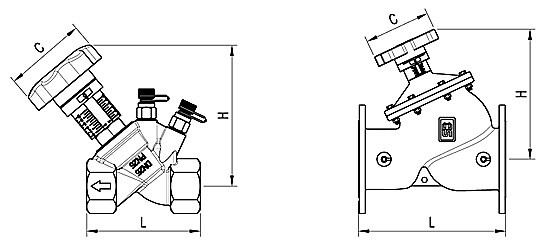

外形尺寸

口径	材质	接口	L(mm)	H(mm)	C(mm)
DN20	鉋金铜	3/4″牙口	84	125	70
DN25		1″牙口	96	125	70
DN32		1-1/4″牙口	110	140	70
DN40		1-1/2″牙口	120	145	70
DN50		2″牙口	150	150	70
DN65	球墨铸铁	2-1/2″法兰	229	285	210
DN80		3″法兰	250	300	210
DN100		4″法兰	320	330	210
DN125		5″法兰	370	355	210
DN150		6″法兰	415	370	210
DN200		8″法兰	500	500	300
DN250		10″法兰	605	540	300
DN300		12″法兰	725	560	300
DN350		14″法兰	733	655	300
DN400		16″法兰	990	825	540
DN450		18″法兰	1000	845	540
DN500		20″法兰	1100	920	540

注意：

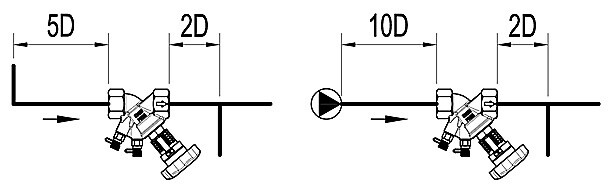

※安装阀门时，强烈要求预留足够空间以便日后之维护工作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！

※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

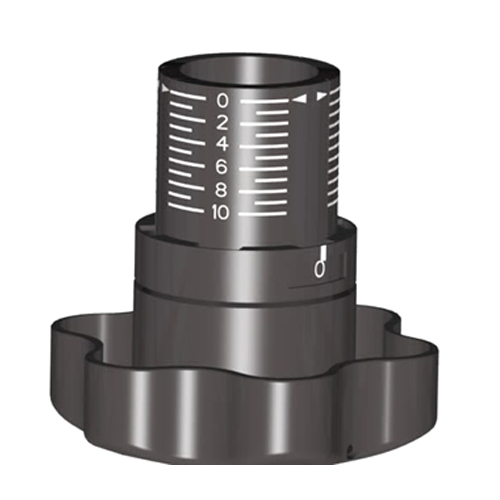

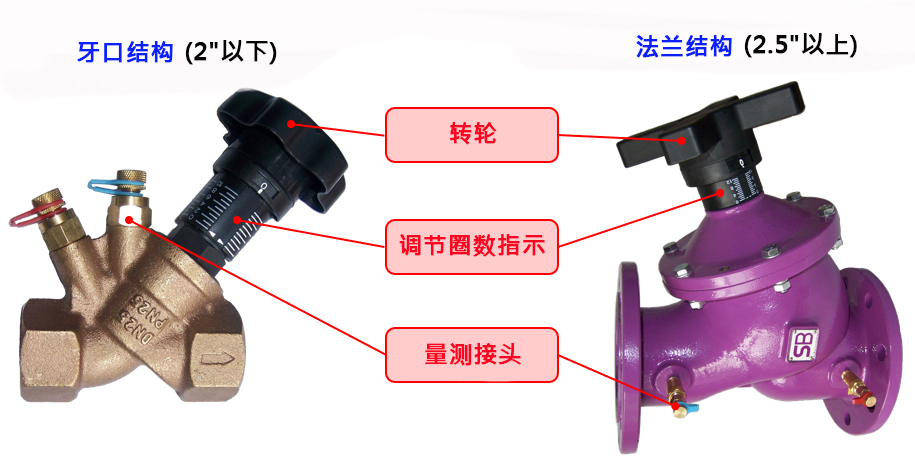

平衡阀调节–转轮

DN20~DN500，有4种转轮，结构相似，功能相同，皆有两处刻度。

0~10刻度横线：代表1圈

0~9十个数字：代表0.1圈

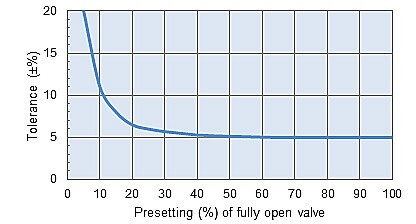

开门圈数误差曲线

阀门规格

类型	10K/150LB/PN10	16K/PN16	PN25
工作压力	10 bar	16 bar	25 bar
工作溫度	-10~100 ℃	-10~100 ℃	-10~100 ℃

※SB平衡阀具有限位记忆功能，被无意转错圈数后，可以轻易调回设定。

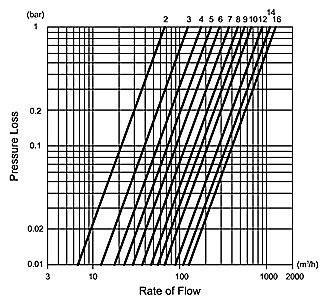

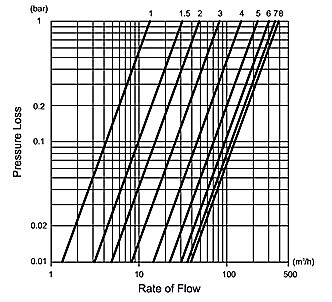

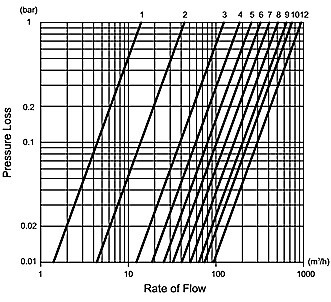

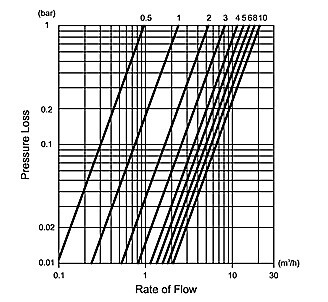

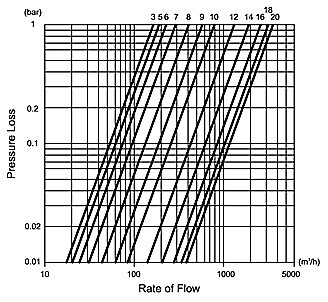

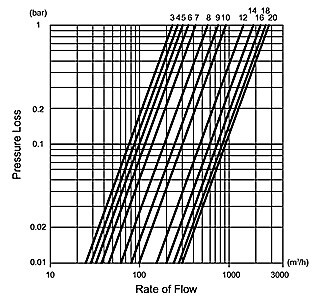

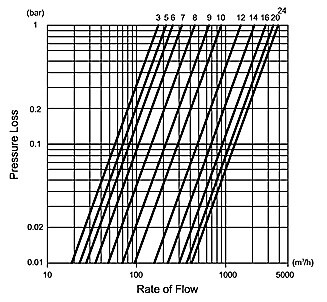

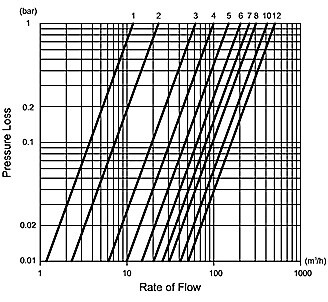

Kv值对照表

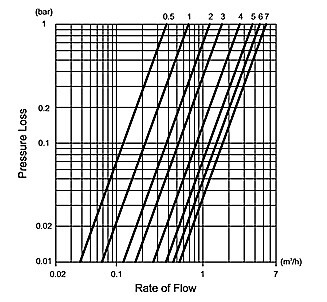

DN20

DN20		DN20		DN20
预设	Kv	预设	Kv	预设	Kv
0.5	0.38	3.0	1.66	5.0	3.74
1.0	0.68	3.1	1.72	5.1	3.85
1.1	0.85	3.2	1.77	5.2	3.95
1.2	0.91	3.3	1.84	5.3	4.05
1.3	0.93	3.4	1.93	5.4	4.13
1.4	0.99	3.5	2.11	5.5	4.20
1.5	1.06	3.6	2.17	5.6	4.25
1.6	1.10	3.7	2.29	5.7	4.31
1.7	1.15	3.8	2.39	5.8	4.40
1.8	1.17	3.9	2.56	5.9	4.46
1.9	1.20	4.0	2.67	6.0	4.54
2.0	1.20	4.1	2.77	6.1	4.61
2.1	1.22	4.2	2.85	6.2	4.68
2.2	1.25	4.3	2.94	6.3	4.80
2.3	1.29	4.4	3.12	6.4	4.89
2.4	1.33	4.5	3.18	6.5	4.97
2.5	1.36	4.6	3.25	6.6	5.04
2.6	1.44	4.7	3.41	6.7	5.11
2.7	1.53	4.8	3.52	6.8	5.22
2.8	1.56	4.9	3.63	6.9	5.31
2.9	1.60			7.0	5.37

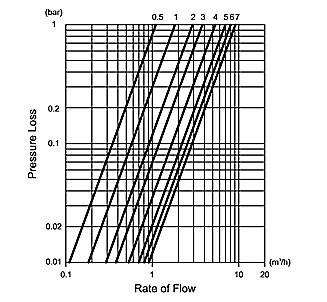

DN25

DN25		DN25		DN25
预设	Kv	预设	Kv	预设	Kv
0.5	1.10	3.0	3.80	5.0	6.97
1.0	1.83	3.1	3.93	5.1	7.06
1.1	2.00	3.2	4.03	5.2	7.18
1.2	2.18	3.3	4.18	5.3	7.31
1.3	2.31	3.4	4.31	5.4	7.46
1.4	2.37	3.5	4.57	5.5	7.57
1.5	2.53	3.6	4.68	5.6	7.67
1.6	2.59	3.7	4.81	5.7	7.76
1.7	2.66	3.8	4.94	5.8	7.88
1.8	2.74	3.9	5.19	5.9	7.97
1.9	2.82	4.0	5.34	6.0	8.06
2.0	2.91	4.1	5.49	6.1	8.23
2.1	2.98	4.2	5.63	6.2	8.34
2.2	3.06	4.3	5.80	6.3	8.43
2.3	3.16	4.4	6.01	6.4	8.55
2.4	3.26	4.5	6.22	6.5	8.62
2.5	3.34	4.6	6.37	6.6	8.68
2.6	3.43	4.7	6.52	6.7	8.73
2.7	3.52	4.8	6.63	6.8	8.86
2.8	3.62	4.9	6.75	6.9	8.95
2.9	3.71		6.97	7.0	9.11

DN32

DN32		DN32		DN32
预设	Kv	预设	Kv	预设	Kv
0.5	1.20	4.0	8.00	7.1	12.22
1.0	2.49	4.1	8.14	7.2	12.35
1.1	2.52	4.2	8.27	7.3	12.51
1.2	2.69	4.3	8.40	7.4	12.65
1.3	2.92	4.4	8.51	7.5	12.81
1.4	3.19	4.5	8.61	7.6	13.02
1.5	3.47	4.6	8.80	7.7	13.10
1.6	3.59	4.7	8.92	7.8	13.15
1.7	3.71	4.8	9.04	7.9	13.21
1.8	3.84	4.9	9.16	8.0	13.29
1.9	4.02	5.0	9.27	8.1	13.36
2.0	4.23	5.1	9.61	8.2	13.43
2.1	4.43	5.2	9.67	8.3	13.49
2.2	4.61	5.3	9.84	8.4	13.57
2.3	4.78	5.4	9.94	8.5	13.70
2.4	4.95	5.5	10.11	8.6	13.78
2.5	5.30	5.6	10.24	8.7	13.81
2.6	5.48	5.7	10.45	8.8	13.86
2.7	5.62	5.8	10.52	8.9	13.91
2.8	5.92	5.9	10.70	9.0	13.96
2.9	6.08	6.0	11.02	9.1	14.06
3.0	6.22	6.1	10.99	9.2	14.12
3.1	6.40	6.2	11.19	9.3	14.19
3.2	6.67	6.3	11.26	9.4	14.29
3.3	6.79	6.4	11.37	9.5	14.42
3.4	6.90	6.5	11.50	9.6	14.51
3.5	7.08	6.6	11.61	9.7	14.60
3.6	7.28	6.7	11.66	9.8	14.67
3.7	7.42	6.8	11.73	9.9	14.84
3.8	7.68	6.9	11.81	10	14.94
3.9	7.84	7.0	12.04

DN40

DN40		DN40		DN40
预设	Kv	预设	Kv	预设	Kv
0.5	0.96	4.0	11.39	7.1	17.02
1.0	2.38	4.1	11.53	7.2	17.10
1.1	2.67	4.2	11.59	7.3	17.24
1.2	3.02	4.3	11.69	7.4	17.28
1.3	3.29	4.4	11.77	7.5	17.42
1.4	3.59	4.5	12.04	7.6	17.51
1.5	3.86	4.6	12.29	7.7	17.66
1.6	4.10	4.7	12.56	7.8	17.76
1.7	4.48	4.8	12.89	7.9	17.96
1.8	4.81	4.9	13.26	8.0	18.03
1.9	5.18	5.0	13.44	8.1	18.21
2.0	5.29	5.1	13.74	8.2	18.31
2.1	5.47	5.2	13.92	8.3	18.40
2.2	5.68	5.3	14.16	8.4	18.59
2.3	5.90	5.4	14.44	8.5	18.82
2.4	6.18	5.5	14.57	8.6	19.00
2.5	6.45	5.6	14.74	8.7	19.19
2.6	6.79	5.7	14.98	8.8	19.29
2.7	7.30	5.8	15.24	8.9	19.46
2.8	7.62	5.9	15.53	9.0	19.62
2.9	7.98	6.0	15.72	9.1	19.71
3.0	8.20	6.1	16.04	9.2	19.76
3.1	8.61	6.2	16.18	9.3	19.89
3.2	8.87	6.3	16.24	9.4	19.96
3.3	9.23	6.4	16.32	9.5	20.15
3.4	9.51	6.5	16.38	9.6	20.26
3.5	9.77	6.6	16.46	9.7	20.36
3.6	10.22	6.7	16.54	9.8	20.45
3.7	10.68	6.8	16.70	9.9	20.58
3.8	10.86	6.9	16.81	10	20.72
3.9	11.15	7.0	16.91

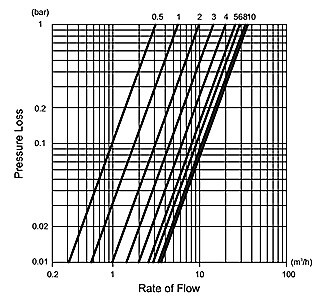

DN50

DN50		DN50		DN50
预设	Kv	预设	Kv	预设	Kv
0.5	3.10	4.0	19.82	7.1	31.95
1.0	5.61	4.1	20.46	7.2	32.10
1.1	6.01	4.2	20.97	7.3	32.28
1.2	6.32	4.3	21.48	7.4	32.63
1.3	6.74	4.4	22.12	7.5	32.43
1.4	7.13	4.5	22.56	7.6	32.75
1.5	7.51	4.6	23.00	7.7	32.97
1.6	8.01	4.7	23.68	7.8	33.19
1.7	8.46	4.8	24.24	7.9	33.46
1.8	8.93	4.9	24.82	8.0	33.54
1.9	9.42	5.0	25.67	8.1	33.73
2.0	9.81	5.1	26.41	8.2	33.57
2.1	10.28	5.2	26.56	8.3	33.88
2.2	10.52	5.3	26.71	8.4	33.95
2.3	10.92	5.4	27.05	8.5	34.08
2.4	11.39	5.5	27.42	8.6	34.35
2.5	11.80	5.6	27.80	8.7	34.59
2.6	12.20	5.7	28.24	8.8	34.65
2.7	12.78	5.8	28.52	8.9	34.87
2.8	13.31	5.9	28.90	9.0	34.93
2.9	13.72	6.0	29.03	9.1	35.07
3.0	14.35	6.1	29.32	9.2	35.19
3.1	14.83	6.2	29.53	9.3	35.35
3.2	15.25	6.3	29.69	9.4	35.43
3.3	15.76	6.4	29.90	9.5	35.66
3.4	16.16	6.5	30.03	9.6	35.68
3.5	16.71	6.6	30.27	9.7	35.71
3.6	17.23	6.7	30.53	9.8	35.77
3.7	17.85	6.8	30.77	9.9	35.82
3.8	18.43	6.9	31.00	10	35.85
3.9	19.07	7.0	31.23

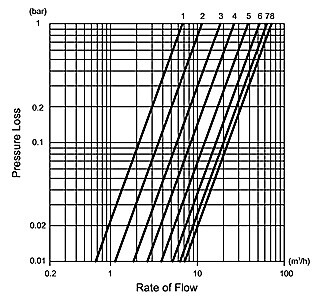

DN65

DN65		DN65		DN65
预设	Kv	预设	Kv	预设	Kv
1.0	6.74	3.4	21.39	5.8	48.64
1.1	6.92	3.5	22.22	5.9	50.10
1.2	7.11	3.6	22.94	6.0	51.90
1.3	7.36	3.7	23.70	6.1	53.74
1.4	7.60	3.8	24.63	6.2	55.15
1.5	7.91	3.9	25.59	6.3	56.40
1.6	8.46	4.0	26.51	6.4	57.95
1.7	9.12	4.1	27.54	6.5	59.13
1.8	10.00	4.2	28.65	6.6	60.38
1.9	10.65	4.3	29.80	6.7	61.02
2.0	11.28	4.4	30.97	6.8	61.76
2.1	12.31	4.5	32.12	6.9	62.59
2.2	12.95	4.6	33.61	7.0	63.28
2.3	13.57	4.7	34.73	7.1	64.27
2.4	14.24	4.8	36.16	7.2	65.27
2.5	14.96	4.9	37.29	7.3	66.23
2.6	15.67	5.0	38.39	7.4	67.14
2.7	16.30	5.1	39.50	7.5	68.06
2.8	17.02	5.2	40.47	7.6	68.74
2.9	17.72	5.3	41.57	7.7	69.34
3.0	18.40	5.4	43.10	7.8	70.18
3.1	19.14	5.5	44.42	7.9	71.05
3.2	19.81	5.6	45.86	8.0	71.53
3.3	20.47	5.7	47.17

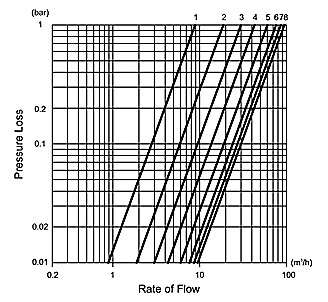

DN80

DN80		DN80		DN80
预设	Kv	预设	Kv	预设	Kv
1.0	8.86	3.4	34.49	5.8	73.75
1.1	9.15	3.5	35.68	5.9	74.85
1.2	9.83	3.6	37.06	6.0	76.08
1.3	10.85	3.7	38.47	6.1	77.38
1.4	11.87	3.8	39.94	6.2	78.57
1.5	12.86	3.9	41.47	6.3	79.45
1.6	14.08	4.0	43.06	6.4	80.46
1.7	15.32	4.1	44.91	6.5	81.60
1.8	16.49	4.2	46.37	6.6	82.69
1.9	17.64	4.3	48.08	6.7	83.73
2.0	18.72	4.4	49.80	6.8	84.59
2.1	20.22	4.5	51.46	6.9	85.47
2.2	21.34	4.6	53.14	7.0	86.37
2.3	22.43	4.7	54.94	7.1	86.95
2.4	23.58	4.8	56.70	7.2	88.03
2.5	24.66	4.9	58.51	7.3	88.90
2.6	25.75	5.0	60.34	7.4	89.79
2.7	26.81	5.1	62.09	7.5	90.58
2.8	27.85	5.2	63.80	7.6	91.25
2.9	28.94	5.3	65.64	7.7	92.21
3.0	29.92	5.4	67.54	7.8	93.35
3.1	31.02	5.5	69.09	7.9	94.24
3.2	32.25	5.6	70.62	8.0	94.84
3.3	33.33	5.7	72.25

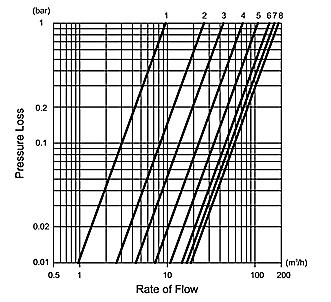

DN100

DN100		DN100		DN100
预设	Kv	预设	Kv	预设	Kv
1.0	9.58	3.4	53.98	5.8	139.52
1.1	10.57	3.5	56.52	5.9	143.26
1.2	11.83	3.6	59.53	6.0	146.22
1.3	13.40	3.7	62.66	6.1	146.70
1.4	15.17	3.8	65.82	6.2	148.60
1.5	16.82	3.9	69.02	6.3	151.08
1.6	18.60	4.0	72.62	6.4	155.19
1.7	20.37	4.1	76.11	6.5	158.85
1.8	22.17	4.2	79.45	6.6	161.49
1.9	24.22	4.3	82.36	6.7	163.27
2.0	26.19	4.4	85.93	6.8	164.53
2.1	28.09	4.5	90.04	6.9	165.61
2.2	29.94	4.6	93.52	7.0	166.85
2.3	31.60	4.7	97.10	7.1	168.50
2.4	33.42	4.8	100.68	7.2	170.51
2.5	35.01	4.9	104.44	7.3	172.72
2.6	36.48	5.0	108.16	7.4	174.98
2.7	38.18	5.1	112.07	7.5	177.15
2.8	39.92	5.2	115.16	7.6	179.13
2.9	41.67	5.3	119.20	7.7	180.91
3.0	43.57	5.4	122.76	7.8	182.56
3.1	45.82	5.5	126.50	7.9	184.11
3.2	48.14	5.6	129.85	8.0	185.61
3.3	50.73	5.7	135.01

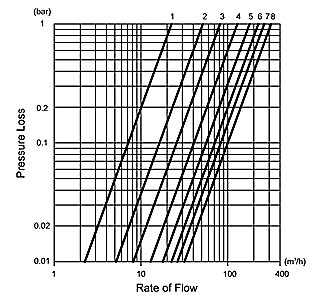

DN125

DN125		DN125		DN125
预设	Kv	预设	Kv	预设	Kv
1.0	22.56	3.4	99.38	5.8	216.70
1.1	25.22	3.5	104.33	5.9	220.74
1.2	27.95	3.6	109.39	6.0	225.04
1.3	31.45	3.7	114.40	6.1	229.58
1.4	34.90	3.8	119.29	6.2	234.30
1.5	37.72	3.9	124.22	6.3	239.08
1.6	40.51	4.0	129.42	6.4	243.73
1.7	43.39	4.1	135.03	6.5	248.12
1.8	46.22	4.2	140.79	6.6	252.09
1.9	48.94	4.3	146.36	6.7	255.43
2.0	51.77	4.4	151.48	6.8	258.10
2.1	54.42	4.5	156.18	6.9	260.44
2.2	57.28	4.6	160.59	7.0	262.87
2.3	60.33	4.7	164.84	7.1	265.70
2.4	62.98	4.8	169.13	7.2	268.65
2.5	63.71	4.9	173.68	7.3	271.32
2.6	70.03	5.0	178.63	7.4	273.45
2.7	71.42	5.1	183.91	7.5	275.43
2.8	75.58	5.2	189.35	7.6	277.81
2.9	77.89	5.3	194.79	7.7	281.01
3.0	81.46	5.4	200.02	7.8	284.91
3.1	85.69	5.5	204.81	7.9	289.30
3.2	90.10	5.6	209.03	8.0	293.92
3.3	94.65	5.7	212.88

DN150

DN150		DN150		DN150
预设	Kv	预设	Kv	预设	Kv
1.0	13.34	3.4	99.82	5.8	290.36
1.1	16.78	3.5	104.94	5.9	296.12
1.2	20.14	3.6	115.60	6.0	301.67
1.3	24.01	3.7	123.20	6.1	307.36
1.4	27.80	3.8	130.50	6.2	313.45
1.5	31.11	3.9	138.35	6.3	319.77
1.6	35.24	4.0	145.50	6.4	326.10
1.7	38.84	4.1	152.98	6.5	332.19
1.8	42.68	4.2	159.80	6.6	337.88
1.9	45.70	4.3	167.89	6.7	343.02
2.0	48.48	4.4	174.83	6.8	347.52
2.1	51.69	4.5	182.33	6.9	351.49
2.2	54.64	4.6	190.11	7.0	355.09
2.3	57.86	4.7	198.01	7.1	358.51
2.4	61.87	4.8	207.19	7.2	361.99
2.5	64.78	4.9	215.37	7.3	365.81
2.6	68.08	5.0	223.81	7.4	370.11
2.7	71.54	5.1	235.41	7.5	374.55
2.8	75.05	5.2	244.11	7.6	378.65
2.9	78.64	5.3	252.88	7.7	382.06
3.0	82.36	5.4	261.50	7.8	384.86
3.1	86.18	5.5	269.69	7.9	387.26
3.2	90.19	5.6	277.22	8.0	389.46
3.3	94.44	5.7	284.10

DN200

DN200		DN200		DN200
预设	Kv	预设	Kv	预设	Kv
1.0	11.78	4.7	132.71	8.4	326.24
1.1	11.84	4.8	137.92	8.5	331.13
1.2	11.93	4.9	143.24	8.6	336.43
1.3	12.30	5.0	148.63	8.7	342.05
1.4	12.74	5.1	154.12	8.8	347.86
1.5	13.15	5.2	159.63	8.9	353.71
1.6	14.33	5.3	165.17	9.0	359.46
1.7	15.92	5.4	170.67	9.1	365.00
1.8	17.92	5.5	176.10	9.2	370.37
1.9	20.31	5.6	181.47	9.3	375.63
2.0	23.08	5.7	186.80	9.4	380.86
2.1	26.24	5.8	192.21	9.5	386.12
2.2	29.70	5.9	197.78	9.6	391.48
2.3	35.24	6.0	203.59	9.7	396.93
2.4	37.38	6.1	209.68	9.8	402.44
2.5	41.48	6.2	215.94	9.9	407.97
2.6	45.68	6.3	222.18	10.0	413.53
2.7	49.89	6.4	228.27	10.1	419.08
2.8	54.01	6.5	234.03	10.2	424.56
2.9	57.97	6.6	239.34	10.3	429.92
3.0	61.66	6.7	244.25	10.4	435.11
3.1	65.03	6.8	248.86	10.5	440.05
3.2	68.21	6.9	253.28	10.6	444.72
3.3	71.34	7.0	257.60	10.7	449.20
3.4	74.56	7.1	261.91	10.8	453.56
3.5	78.03	7.2	266.29	10.9	457.92
3.6	81.86	7.3	270.82	11.0	462.36
3.7	86.00	7.4	275.55	11.1	466.97
3.8	90.37	7.5	280.58	11.2	471.68
3.9	94.88	7.6	285.93	11.3	476.45
4.0	99.45	7.7	291.48	11.4	481.22
4.1	104.01	7.8	297.08	11.5	485.92
4.2	108.58	7.9	302.55	11.6	490.51
4.3	113.19	8.0	307.75	11.7	495.00
4.4	117.88	8.1	312.58	11.8	499.41
4.5	122.69	8.2	317.14	11.9	503.77
4.6	127.64	8.3	321.64	12.0	508.11

DN250

DN250		DN250		DN250
预设	Kv	预设	Kv	预设	Kv
1.0	13.96	4.7	234.09	8.4	558.11
1.1	14.05	4.8	240.65	8.5	571.42
1.2	14.56	4.9	247.13	8.6	585.29
1.3	14.98	5.0	253.50	8.7	599.35
1.4	15.50	5.1	259.78	8.8	613.09
1.5	15.90	5.2	266.04	8.9	626.02
1.6	19.94	5.3	272.39	9.0	637.66
1.7	25.21	5.4	278.92	9.1	647.69
1.8	31.23	5.5	285.73	9.2	656.56
1.9	37.51	5.6	292.89	9.3	664.90
2.0	43.56	5.7	300.27	9.4	673.36
2.1	49.06	5.8	307.73	9.5	682.56
2.2	54.34	5.9	315.11	9.6	692.95
2.3	59.89	6.0	322.26	9.7	704.23
2.4	66.22	6.1	329.10	9.8	715.90
2.5	73.82	6.2	335.80	9.9	727.47
2.6	82.99	6.3	342.65	10.0	738.44
2.7	93.21	6.4	349.88	10.1	748.49
2.8	103.80	6.5	357.77	10.2	757.92
2.9	114.02	6.6	366.49	10.3	767.19
3.0	123.18	6.7	375.90	10.4	776.77
3.1	130.76	6.8	385.77	10.5	787.13
3.2	137.06	6.9	395.88	10.6	798.58
3.3	142.56	7.0	406.01	10.7	810.84
3.4	147.75	7.1	415.98	10.8	823.48
3.5	153.11	7.2	425.84	10.9	836.07
3.6	159.03	7.3	435.67	11.0	848.19
3.7	165.46	7.4	445.58	11.1	859.50
3.8	172.26	7.5	455.66	11.2	870.00
3.9	179.27	7.6	465.99	11.3	879.81
4.0	186.35	7.7	476.57	11.4	889.04
4.1	193.37	7.8	487.40	11.5	897.79
4.2	200.31	7.9	498.46	11.6	906.17
4.3	207.19	8.0	509.76	11.7	914.25
4.4	214.00	8.1	521.29	11.8	922.11
4.5	220.75	8.2	533.13	11.9	929.82
4.6	227.45	8.3	545.38	12.0	937.45

DN300

DN300		DN300
预设	Kv	预设	Kv
2	67.18	9.5	612.74
2.5	95.40	10	668.98
3	124.17	10.5	715.91
3.5	150.59	11	767.62
4	176.90	11.5	827.77
4.5	206.50	12	891.67
5	229.97	12.5	949.58
5.5	256.94	13	1007.44
6	287.48	13.5	1053.99
6.5	326.01	14	1099.25
7	369.65	14.5	1152.13
7.5	417.29	15	1194.78
8	468.33	15.5	1234.64
8.5	515.07	16	1275.89
9	560.51

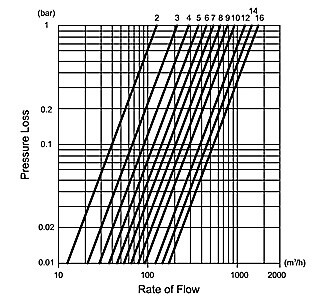

DN350

DN350		DN350
预设	Kv	预设	Kv
2	125.7	9.5	850.0
2.5	174.0	10	930.0
3	212.1	10.5	1005.0
3.5	248.6	11	1081.0
4	287.3	11.5	1162.4
4.5	329.0	12	1218.2
5	369.0	12.5	1273.6
5.5	407.6	13	1341.6
6	452.0	13.5	1406.5
6.5	491.6	14	1454.1
7	540.6	14.5	1528.1
7.5	588.8	15	1589.8
8	650.0	15.5	1663.3
8.5	712.0	16	1721.1
9	780.0

DN400

DN400		DN400
预设	Kv	预设	Kv
3	232.9	12	1447.8
3.5	248.1	12.5	1560.8
4	266.9	13	1673.7
4.5	281.5	13.5	1768.1
5	303.3	14	1866.9
5.5	316.8	14.5	1980.5
6	350.7	15	2076.6
6.5	386.0	15.5	2176.4
7	423.2	16	2254.7
7.5	503.7	16.5	2347.4
8	577.8	17	2427.4
8.5	651.1	17.5	2506.1
9	753.2	18	2571.6
9.5	843.3	18.5	2652.6
10	923.4	19	2703.6
10.5	1050.5	19.5	2763.7
11	1203.3	20	2790.3
11.5	1328.0

DN450

DN450		DN450
预设	Kv	预设	Kv
3	163.5	12	1312.0
3.5	165.1	12.5	1460.0
4	168.2	13	1615.0
4.5	178.2	13.5	1728.2
5	190.1	14	1917.8
5.5	206.4	14.5	2100.7
6	228.0	15	2262.5
6.5	252.0	15.5	2451.7
7	290.5	16	2599.1
7.5	346.5	16.5	2743.4
8	408.0	17	2845.3
8.5	485.5	17.5	2981.5
9	577.2	18	3160.0
9.5	675.0	18.5	3260.0
10	788.0	19	3407.6
10.5	912.0	19.5	3490.6
11	1036.0	20	3569.3
11.5	1170.0

DN500

DN500		DN500
预设	Kv	预设	Kv
3	175.6	14	2100.0
3.5	182.5	14.5	2315.0
4	189.0	15	2505.0
4.5	205.0	15.5	2690.0
5	215.0	16	2818.0
5.5	234.0	16.5	2966.0
6	255.0	17	3100.0
6.5	280.0	17.5	3165.0
7	323.0	18	3215.0
7.5	390.0	18.5	3260.0
8	450.0	19	3312.0
8.5	550.0	19.5	3375.0
9	650.0	20	3418.0
9.5	760.0	20.5	3480.0
10	890.0	21	3545.0
10.5	1030.0	21.5	3616.0
11	1170.0	22	3680.0
11.5	1320.0	22.5	3745.0
12	1480.0	23	3790.0
12.5	1650.0	23.5	3835.0
13	1790.0	24	3885.0
13.5	1930.0

安装位置

由于平衡阀具有流量测量功能，爲使流经阀门前后水流稳定，确保测量准确度，应尽可能将平衡阀安装在直管段处，避免安装于供水侧、泵浦出口及扰流较严重之位置。

建议：

1. 弯管及分歧管的距离应至少5D及2D以上

2. 泵浦出口及分歧管的距离应至少10D及2D以上

※D为平衡阀口径

下载

41-05 水力平衡阀目录

水力平衡阀

水力平衡阀

水力平衡阀

選擇語言
