特点
体积轻巧，便于安装
无耗材，免维护
安装方向无限制
经济实惠
特点
体积轻巧，便于安装
无耗材，免维护
安装方向无限制
经济实惠
606 防水锤阀
压力管路中，由于液体流速突然提高或降低，造成管内液体压力有显着、反复、迅速地变化，则是出现水锤现象，它通常因阀门、水龙头或水泵的突然关闭和停止所引起。水锤现象造成管内的超压及负压反复变化，形成破坏力巨大的脉冲，以致引起管道和设备的震动、噪音，甚至损坏。防水锤阀安装在水龙头及电磁阀进水端，逆止阀出水端，减压阀的进、出端，避免水锤产生。

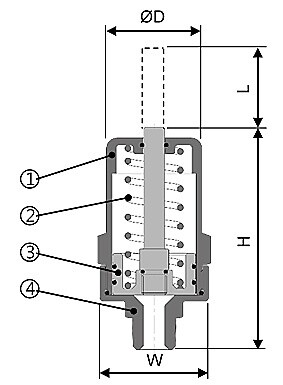

结构材质
|
No. |
零件名称 |
材质 |
|
1 |
上本体 |
不鏽钢 |
|
2 |
弹簧 |
不鏽钢 |
|
3 |
减震活塞 |
高韧性塑钢 |
|
4 |
下本体 |
不鏽钢 |
|
Size |
D |
H |
W |
L |
容积cc |
重量kg |
|
DN15 |
45.5 |
106 |
54 |
38 |
65 |
0.59 |
|
DN20 |
45.5 |
108 |
54 |
38 |
65 |
0.64 |
|
DN25 |
45.5 |
110 |
54 |
38 |
65 |
0.72 |
适用流体：水
安装连接：PT外牙
最大工作压力：10 bar
工作温度范围：0℃~90 ℃
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

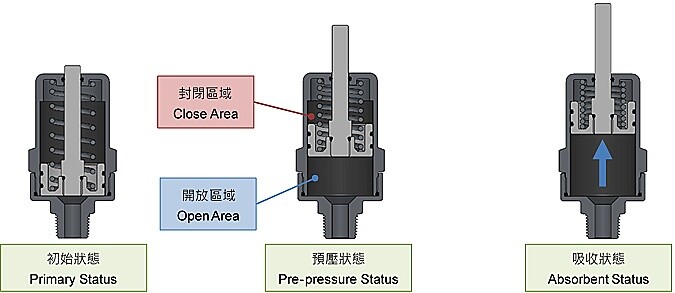

工作原理
防水锤阀是圆柱体外形，内部减震活塞有双密封O形环将空间划分为两区域，其中封闭区域有空气及弹簧，为压缩减震缓冲区；开放区域则与管路液体压力接触。当水锤现象發生时，所引起的震动脉冲由封闭区的空气及弹簧吸收补偿。
应用范例

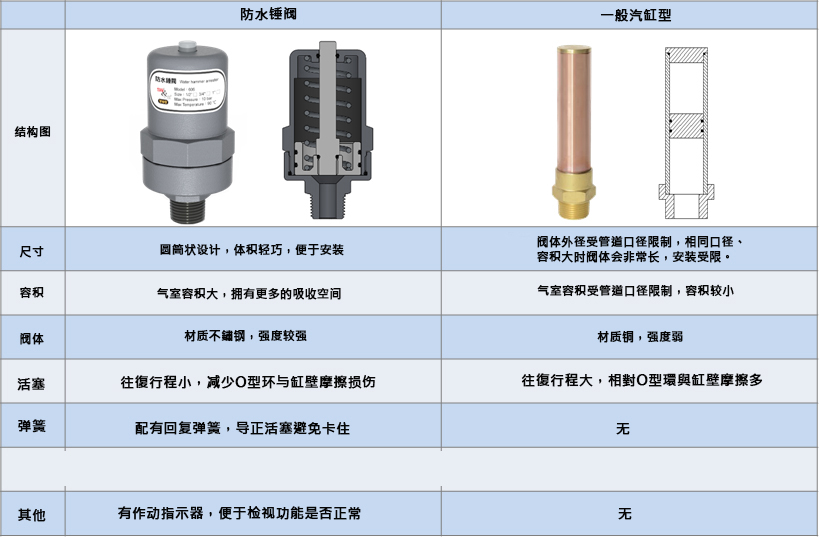

它牌比较
下载
