特點
防止槽體過壓爆裂或真空收縮之保護裝置
槽體內氣體容積變大時，對外呼出氣體；當氣體容積縮小時，對外吸入空氣
可與阻火器串聯阻絕火點
特點
防止槽體過壓爆裂或真空收縮之保護裝置
槽體內氣體容積變大時，對外呼出氣體；當氣體容積縮小時，對外吸入空氣
可與阻火器串聯阻絕火點
91 呼吸閥
具有自動與大氣間進行呼吸作用裝置，保持貯存槽內部壓力在一定範圍的閥，也可以說是一種安全閥。
安裝於桶槽頂部，防止桶槽因內儲流體增減或外部溫度變化，導致槽內氣體體積及壓力變化造成槽體損害之保護裝置。呼吸閥在槽體內氣體容積膨脹變大時，對外呼出氣體；當氣體容積收縮變小時，對外吸入空氣，以保護槽體過壓力爆裂或真空收縮。可與阻火器串聯阻絕火點。
功能型式
吸入大氣-排出大氣
結構材質
|
No. |
零件名稱 |
材質 |
|
1 |
上蓋 |
不鏽鋼 |
|
2 |
芯桿 |
不鏽鋼 / 四氟 |
|
3 |
閥盤 |
不鏽鋼 / 四氟 |
|
4 |
閥體 |
不鏽鋼 |
|
5 |
防雨蓋 |
不鏽鋼 |
|
6 |
濾網 |
不鏽鋼 |
|
公稱口徑DN(mm) |
W |
H |
|
50 |
255 |
330 |
|
80 |
337 |
402 |
|
100 |
385 |
450 |
|
150 & 200 |
470 |
574 |
|
250 & 300 |
620 |
850 |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
1、閥門型號、尺寸
2、流體
3、設定正壓/負壓
4、需求排量/吸量
5、排放溫度
6、連接形式
7、其他配件
選配
阻火器 (Flame Arrester)，又稱火焰捕捉器，內有阻火濾芯，功能是阻止管路上的火焰傳播。
分為末端型 (End-of-Line)及管線上型 (In-Line)兩種，各有防爆型 (Detonation)與防燃型 (Deflagration)。
|
等級 |
MESG最大安全間距(mm) |
|
IIA |
≧0.9 |
|
IIB |
0.9~0.5 |
|
IIC |
<0.5 |

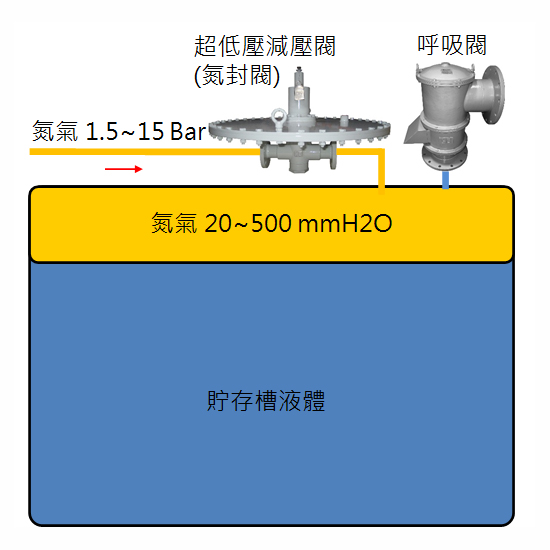

氮封 TANK BLANKETING SYSTEM
1.避免貯存槽因空氣(潮濕)進入腐蝕或儲存的液體氧化降解。
2.減少爆炸的危險，用惰性氣體稀釋槽中的氧氣。
3.保護環境免於氣體直接排放到大氣中。
4.防止貯存槽因極端真空條件而爆裂。
