特點
動作靈敏、精確的流量控制
自動調節流量
帶有壓力感測的限流孔板
易於調整和維護
優異、可靠的密封性能
特點
動作靈敏、精確的流量控制
自動調節流量
帶有壓力感測的限流孔板
易於調整和維護
優異、可靠的密封性能
41-08型定流量閥用來調節並維持在設定最大流量，不論管內壓力如何變化，防止流量超出最大流量限制。管內液壓控制，屬於Pilot控制的隔膜閥。Pilot感應下游限流孔板的兩側壓差，使Pilot平衡兩側壓力，自動調整閥門開度，使流量被維持在一定的範圍內。
Pilot的調節桿可對流量作微調。
若管中液體可能有回流情況，可選配安裝逆止閥，在管中液體回流時，輸出端的壓力會進入閥門的氣室，形成緊密的密封，防止液體回流。
配管示意
配件列表
| 序號 | 名稱 |
| 1 |
過濾器 |
| 2 |
關閉速度控制閥 |
| 3 |
逆止閥（選配） |
| 4 |
球閥 |
| 5 |
球閥 |
| 6 |
減壓Pilot |
| 7 |
逆止閥（選配） |
| 8 |
限流孔板 |
|
閥門尺寸 |
50牙口 |
50 |
65 |
80 |
100 |
125 |
|
L (mm) |
184 |
205 |
229 |
250 |
320 |
370 |
|
H (mm) |
123 | 155 | 182 | 186 | 242 |
276 |
|
重量 (kg) |
6 |
11 |
13 |
22 |
37 |
46 |
|
閥門尺寸 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L (mm) |
415 |
500 |
605 |
725 |
733 |
990 |
|
H (mm) |
308 | 418 | 488 | 572 | 598 |
815 |
|
重量 (kg) |
75 |
125 |
217 |
370 |
380 |
846 |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
閥門尺寸：DN50~DN400法蘭連接 , DN50 牙口連接
閥門材質
閥體：球墨鑄鐵 / 不鏽鋼
配管件：銅 / 不鏽鋼
緊固件及彈簧：碳鋼 / 不鏽鋼
隔膜：NBR / EPDM
芯桿：不鏽鋼
Pilot系統規格
調整範圍：以管內流速1~4 m/s之流量作為可調範圍
材質：不鏽鋼
訂購時請提供以下資料
1、閥門型號
2、閥門尺寸
3、壓力等級
4、接口形式
5、其他配件
6、工作壓力

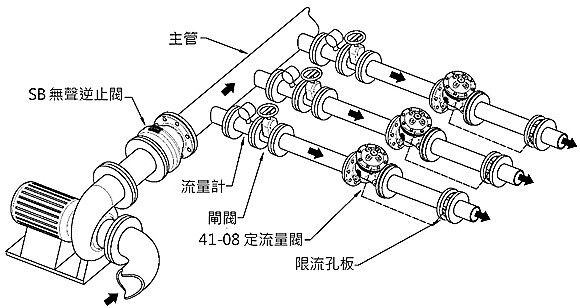

應用範例
