特點
動作平緩，無衝擊
易於調整和維護
優異、可靠的密封性能
可調整開啟速度和關閉速度
亦可用氣壓控制，瞬間關閉
特點
動作平緩，無衝擊
易於調整和維護
優異、可靠的密封性能
可調整開啟速度和關閉速度
亦可用氣壓控制，瞬間關閉
41-608型雙氣室消除水錘逆止閥是由管線內的液壓控制，可調整開啟和關閉速度控制的隔膜控制閥。當入口壓力超過閥門的開啟壓力，閥門緩慢打開。當反向壓力產生時，液體會進入閥門的氣室，使閥門平順緩慢關閉密封，避免產生衝擊和水錘現象。
41-608型雙氣室消除水錘逆止閥亦可使用氣壓控制，在氣室上方灌入氣體，利用氣壓的大小，調整關閉的速度，可瞬間關閉，使管內液體無法逆流產生水錘現象。

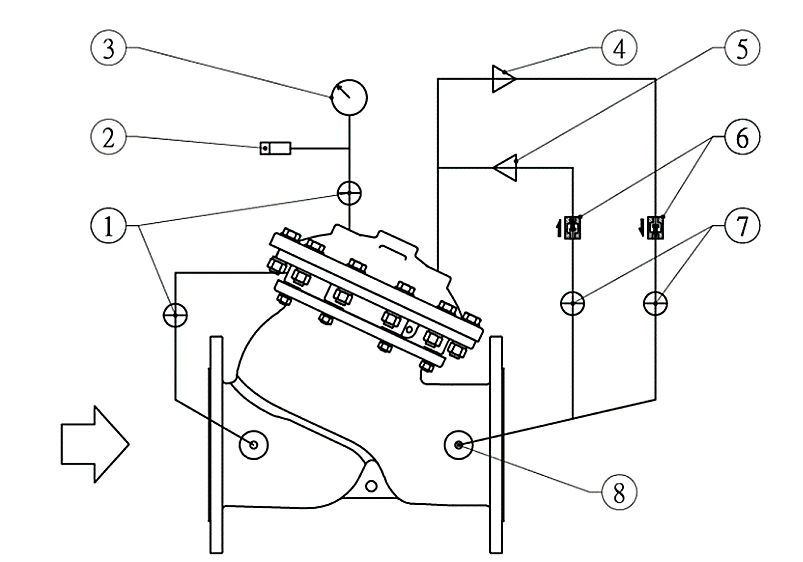

配管示意
配件列表
| 序號 | 名稱 |
| 1 |
球閥 |
| 2 |
灌氣嘴 |
| 3 |
壓力錶 |
| 4 |
開啟速度控制閥 |
| 5 |
關閉速度控制閥 |
| 6 |
逆止閥 |
| 7 |
球閥 |
| 8 |
過濾器 |
外形尺寸
|
閥門尺寸 |
50 |
65 |
80 |
100 |
125 |
|
L (mm) |
205 |
229 |
250 |
320 |
370 |
|
H (mm) |
155 | 182 | 186 | 242 |
276 |
|
重量 (kg) |
11 |
13 |
22 |
37 |
46 |
|
閥門尺寸 |
150 | 200 |
250 |
300 |
350 |
400 |
|
L (mm) |
415 |
500 |
605 |
725 |
733 |
990 |
|
H (mm) |
308 | 418 | 488 | 572 | 598 |
866 |
|
重量 (kg) |
75 |
125 |
217 |
370 |
380 |
846 |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
閥門尺寸：DN50~DN400法蘭連接
閥門材質
閥體：球墨鑄鐵 / 不鏽鋼
配管件：銅 / 不鏽鋼
緊固件及彈簧：碳鋼 / 不鏽鋼
隔膜：NBR / EPDM
芯桿：不鏽鋼
Pilot系統規格
密封圈：鐵氟龍
溫度範圍：0℃~100℃，水
材質：銅/不鏽鋼
訂購時請提供以下資料
1、閥門型號
2、閥門尺寸
3、壓力等級
4、接口形式
5、其他配件
6、工作壓力
應用範例

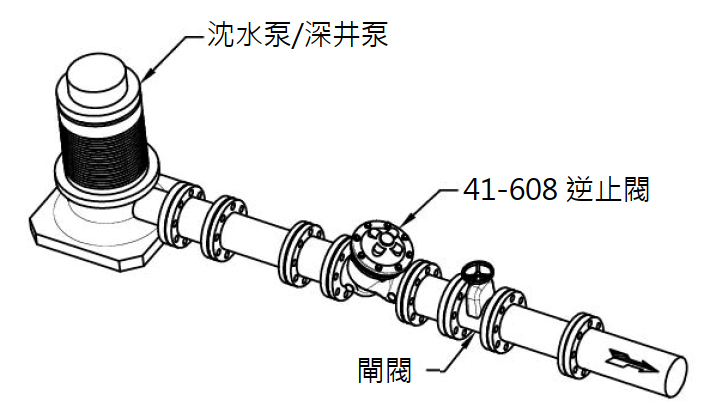

●沈水泵/深井泵
設計使用深井泵之場合，安裝41-608雙氣室消除水錘逆止閥，可避免流體逆流對泵產生破壞。

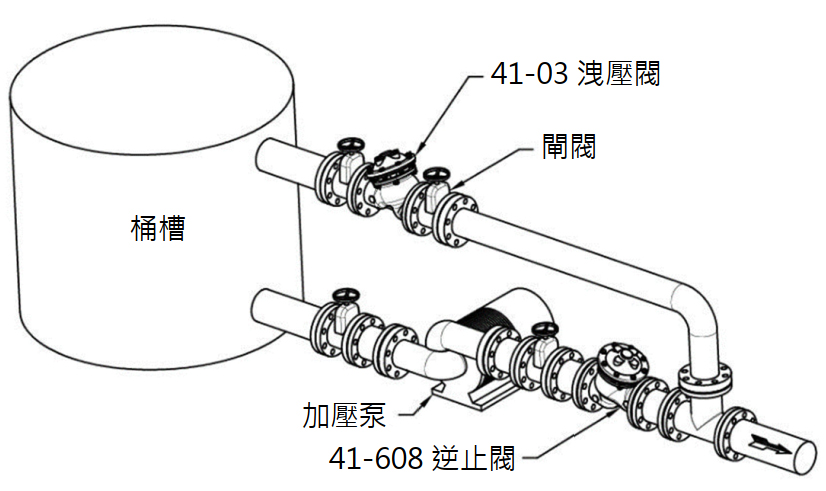

●加壓泵
41-608雙氣室消除水錘逆止閥安裝於加壓泵出水口，當加壓泵停機後，防止液體逆流回桶槽。圖中所示之洩壓閥，可有效防止泵浦停機時所產生的衝擊。
