特點
閥座防孔蝕結構設計，能有效消除孔蝕危害
易於調整和維護適合高壓差的使用場合
優異的密封性能
靈敏，精確的壓力控制
易於調整和維護
特點
閥座防孔蝕結構設計，能有效消除孔蝕危害
易於調整和維護適合高壓差的使用場合
優異的密封性能
靈敏，精確的壓力控制
易於調整和維護
41-02AC型減壓閥能自動把輸入端的高壓，減弱到穩定的低壓輸出，不因流速的變化或輸入壓力的變化。它是液壓控制，Pilot 控制的壓力調整器，能把輸出壓力保持在設定的範圍內。當輸出壓力超過減壓閥的設定範圍時，主閥體與
Pilot 會關閉形成緊密的密封。
若管中液體可能有回流情況，可選配安裝逆止閥，在管中液體回流時，輸出端的壓力會進入閥門的氣室，形成緊密的密封，防止液體回流。

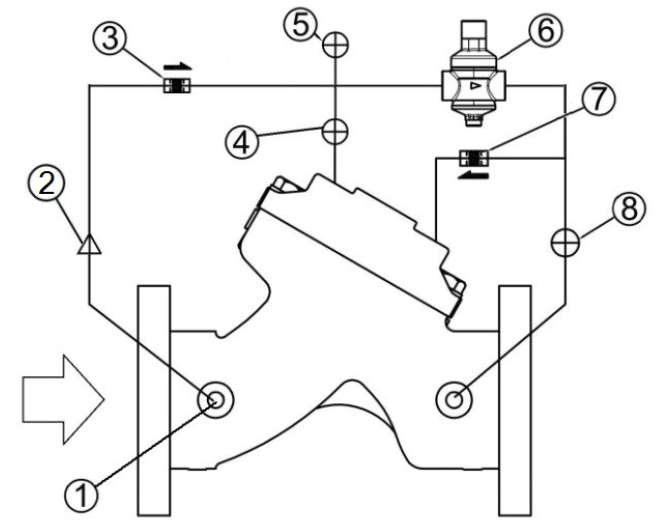

配管示意
配件列表
| 序號 | 名稱 |
| 1 |
過濾器 |
| 2 |
關閉速度控制閥 |
| 3 |
逆止閥（選配） |
| 4 |
球閥 |
| 5 |
球閥 |
| 6 |
減壓Pilot |
| 7 |
逆止閥（選配） |
| 8 |
球閥 |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！

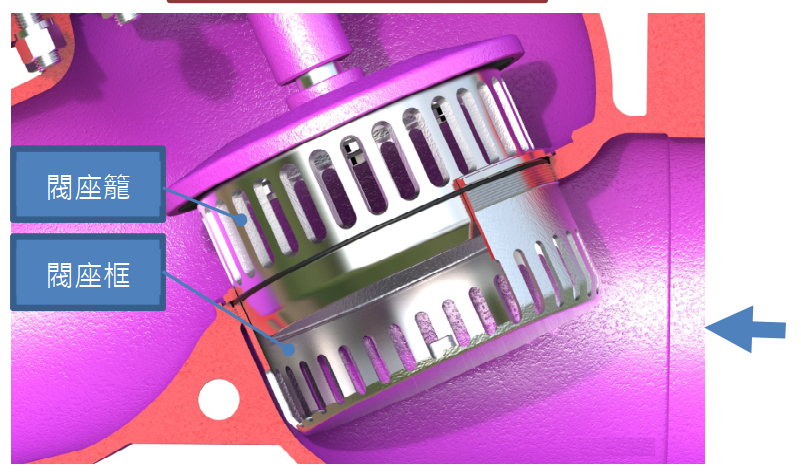

防孔蝕結構說明
流體通過閥座位置，因為閥座的閥座框與閥座籠有進出導流槽之設計，流體會在閥座框與閥座籠之間，自己互相衝擊消能，使氣蝕撞散消失，最後從閥座籠流出。

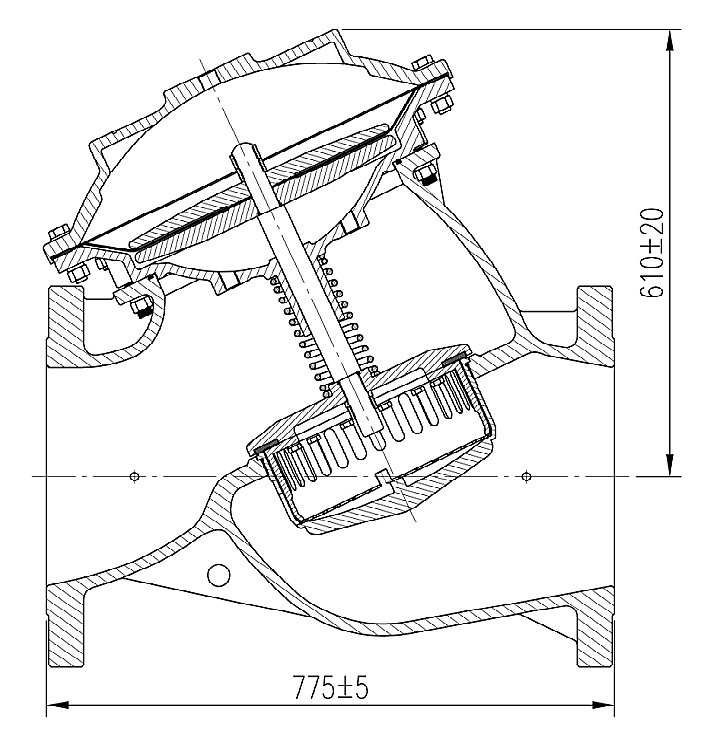

閥門尺寸：DN300法蘭連接
閥門材質
閥體：球墨鑄鐵 / 不鏽鋼
配管件：銅 / 不鏽鋼
緊固件及彈簧：碳鋼 / 不鏽鋼
隔膜：NBR / EPDM
芯桿：不鏽鋼
Pilot系統規格
調壓範圍：1~4 bar、3~9 bar、7~16 bar
溫度範圍：0℃~100℃，水
材質：銅/不鏽鋼
訂購時請提供以下資料
1、閥門型號
2、閥門尺寸
3、壓力等級
4、接口形式
5、其他配件
6、調壓範圍

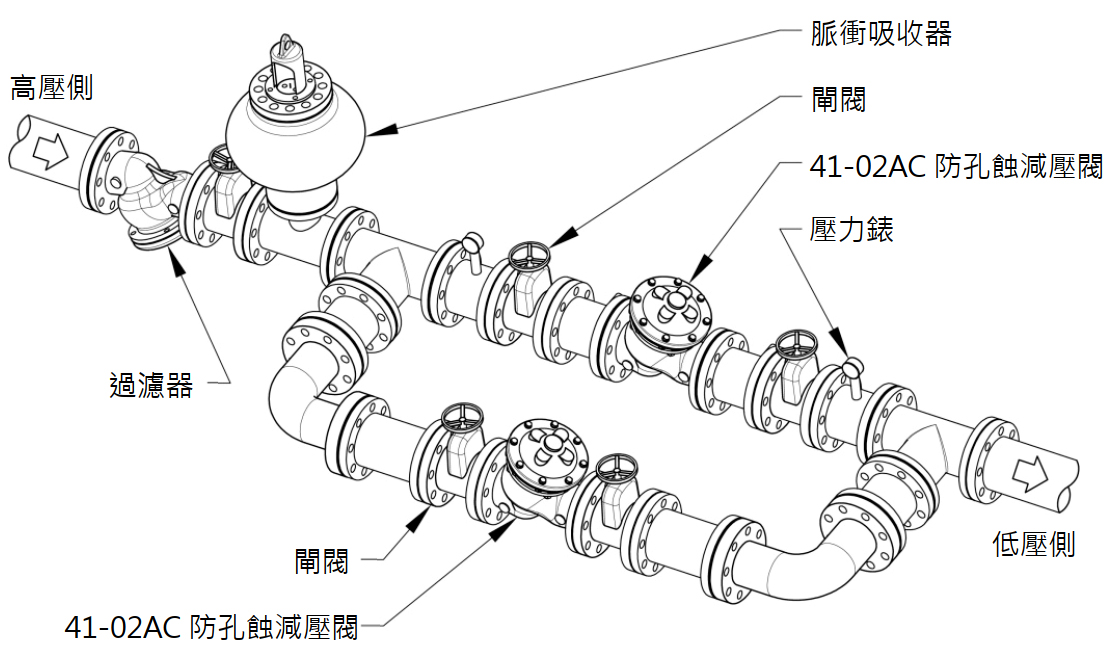

應用範例
●流量需求範圍大
建議並聯使用 41-02AC 防孔蝕減壓閥。在流量需求較大時兩個減壓閥同時工作；流量需求較小時，大尺寸減壓閥自動關閉，而小尺寸減
壓閥繼續提供所需之流量。設定閥門調壓範圍時，把小尺寸減壓閥壓力設定值高於大尺寸減壓閥 0.3
bar。
●減壓範圍大
建議串聯使用多個 41-02AC 防孔蝕減壓閥，分段減壓達到減壓需求，可避免噪音、振動、氣蝕現象。
