特点
适用于家庭、企业、学校、医院等大楼给水
准确灵敏调节阀门出口端压力，出水量大噪音小
阀门入口有可拆式滤网设计，排除管内垃圾及杂物
维修保养及清洁直接在管路上进行，不需拆除整只阀门
特点
适用于家庭、企业、学校、医院等大楼给水
准确灵敏调节阀门出口端压力，出水量大噪音小
阀门入口有可拆式滤网设计，排除管内垃圾及杂物
维修保养及清洁直接在管路上进行，不需拆除整只阀门

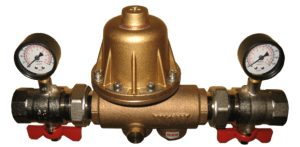

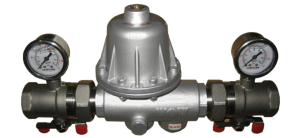

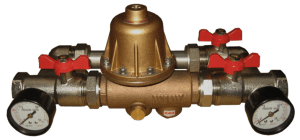

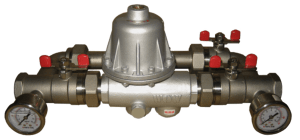

WOW 716型大流量户用减压阀(组)，用于家庭、企业、学校、医院等大楼给水。本型号之减压阀可将较高的进水压力，减压为适合用户使用之压力，提供用户最大流量，不抢水的使用环境。此阀为直接隔膜作动平衡式内部结构，能够精确、灵敏地调节阀门出口端压力，出水量大，噪音小。阀门入口有可拆式滤网设计，可排除管内垃圾及杂物，亦可直接拆出清洁滤网。维修保养及清洁可直接在管路上进行，不需要拆除整只阀门。

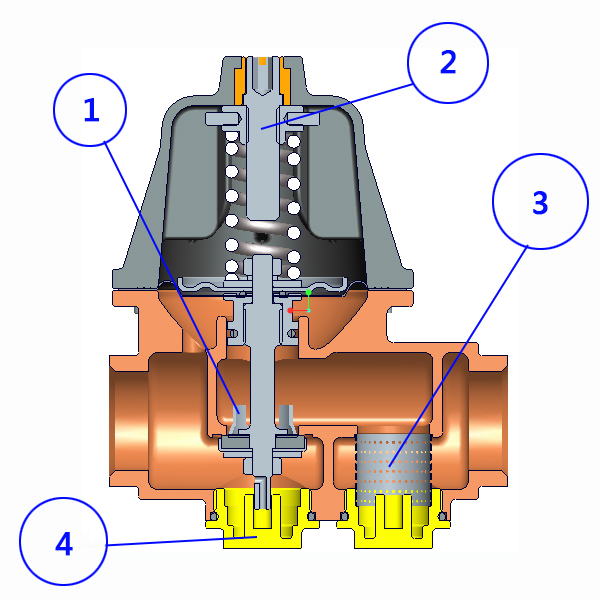

结构说明
| 1 |
截流塞/防噪笼(选配) : 降低噪音及减少震动产生。 |
| 2 |
内置式调压杆 : 不占空间之设计，减少现场安装困扰。 |
| 3 |
过滤网 : 阻挡垃圾及异物进入减压阀。 |
| 4 |
可拆式滤网盖 : 保养及清洁可在管路上进行，不需拆除整只阀门。 |

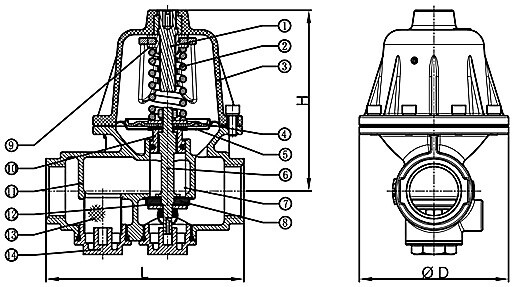

外形尺寸
|
阀门尺寸(DN) |
L (mm) |
H (mm) |
D (mm) |
螺纹口(PT) |
|
20 |
110 |
106.5 |
92 |
3/4″ |
|
25 |
122 | 111.5 | 92 | 1″ |
|
40 |
204 |
174.5 |
158 |
1-1/2″ |
|
50* |
212 | 178.5 | 158 | 2″ |
*阀体材质只有不鏽钢(DN50)
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
配件列表
|
No. |
零件名称 |
No. |
零件名称 |
|
1 |
调压杆 |
8 |
阀盖垫圈 |
|
2 |
弹簧 |
9 |
弹簧座 |
|
3 |
上盖 |
10 |
活塞 |
|
4 |
隔膜片 |
11 |
本体 |
|
5 |
隔膜 |
12 |
阀盖 |
|
6 |
芯杆 |
13 |
滤网 |
|
7 |
防噪笼(可选) |
14 |
底盖 |
 |
 |
 |
 |

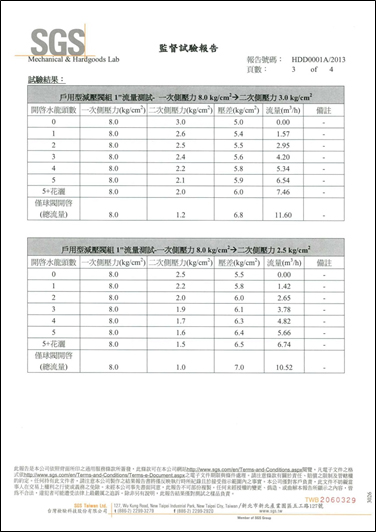

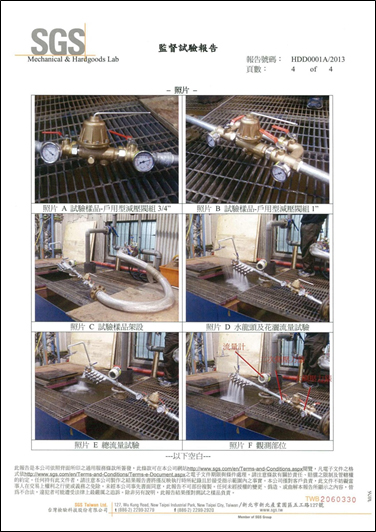

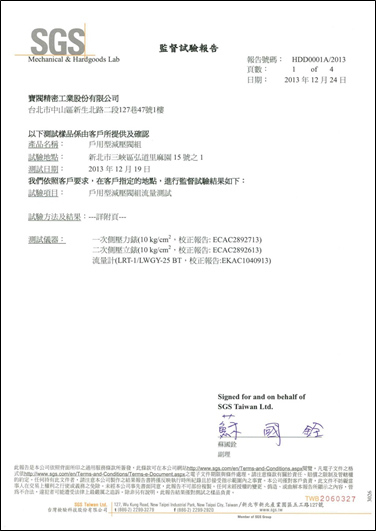

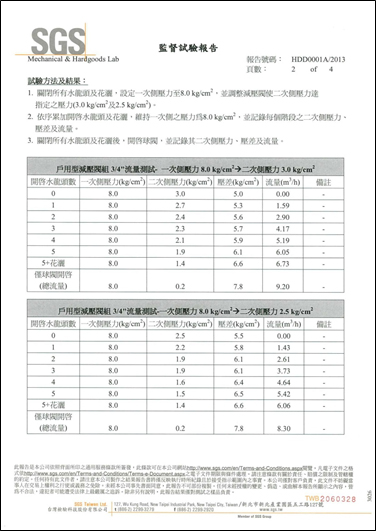

1. 出口端未打开水使用 (流量: 他牌 0.0 m3/h, 宝阀 0.0 m3/h)
2. 打开1支水龙头 (流量: 他牌 1.2 m3/h, 宝阀 1.6 m3/h)
3. 打开2支水龙头 (流量: 他牌 2.0 m3/h, 宝阀 3.0 m3/h)
4. 打开3支水龙头 (流量: 他牌 2.7 m3/h, 宝阀 4.4 m3/h)
5. 打开4支水龙头 (流量: 他牌 3.1 m3/h, 宝阀 5.7 m3/h)
6. 打开5支水龙头 (流量: 他牌 3.4 m3/h, 宝阀 6.9 m3/h)
7. 打开5支水龙头+花洒 (流量: 他牌 3.7 m3/h, 宝阀 8.0 m3/h)
8. 打开1″球阀测试全流量 (流量: 他牌 4.3 m3/h, 宝阀 12.9 m3/h)
