水锤吸收器

水锤吸收器

 特点

  • 用于受压液体的储压设备


  • 气囊吸收脉冲压力


  • 安装方向无限制

 特点

  • 用于受压液体的储压设备


  • 气囊吸收脉冲压力


  • 安装方向无限制

水锤吸收器

608水锤吸收器

再次强调:水锤吸收器对脉冲的吸收效果不是以口径爲标准的,而是应当以容积爲标准。因爲,同样口径的吸收器,其容积可以千变万化。举例来说,4″的吸收器一种体积爲10升,一种体积爲100升,安装在同样的系统中,当然是100升的吸收器对脉冲的吸收效果好。对于“SB型”,2″的吸收器可以做到10升的容积,也可以做到100升的容积。如果按照传统的,错误的选择吸收器的方法,同样选用2″的吸收器,其它吸收器的效果可能不足“SB型”的¼。


水锤现象



何谓水锤:压力管路中,由于液体流速的急剧变化,造成管内的液体压力有显着、反復、迅速地变化,而对管路产生〝锤击〞的现象。

水锤影响:管路内的压力升高,可以超过管内正常压力的几十倍至几百倍,而压力的反復变化形成破坏力巨大的脉冲,以致引起管道和设备的振动、噪音。

防止水锤:可採取增加阀门起闭时间,尽量缩短管道的长度,在管道上装设 洩压阀 或 水锤吸收器。








工作原理

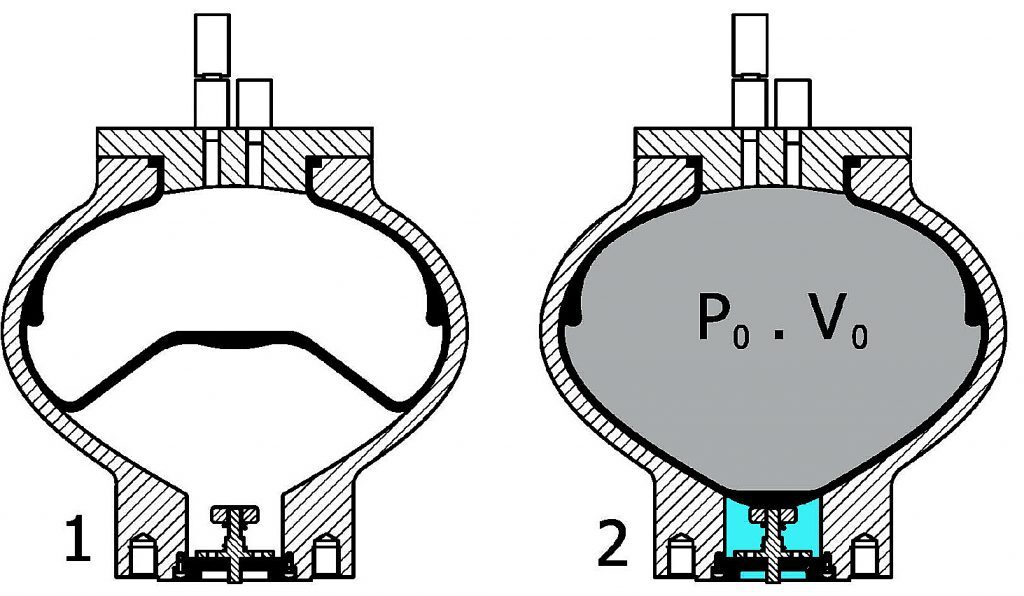

水锤吸收器是一种用于受压液体的专用储压设备。在所有的实际应用中,都证明了液体是不可压缩的,可以使用气体的可压缩性来解决这一问题(详见下图)。

1. 水锤吸收器的耐压壳体内安装了一种带关节的分离气囊。
2. 压力爲P0的惰性气体(氮气)通过进气阀冲入气囊,直至气囊膨胀充满体积V0的水锤吸收器的整个内部空间。

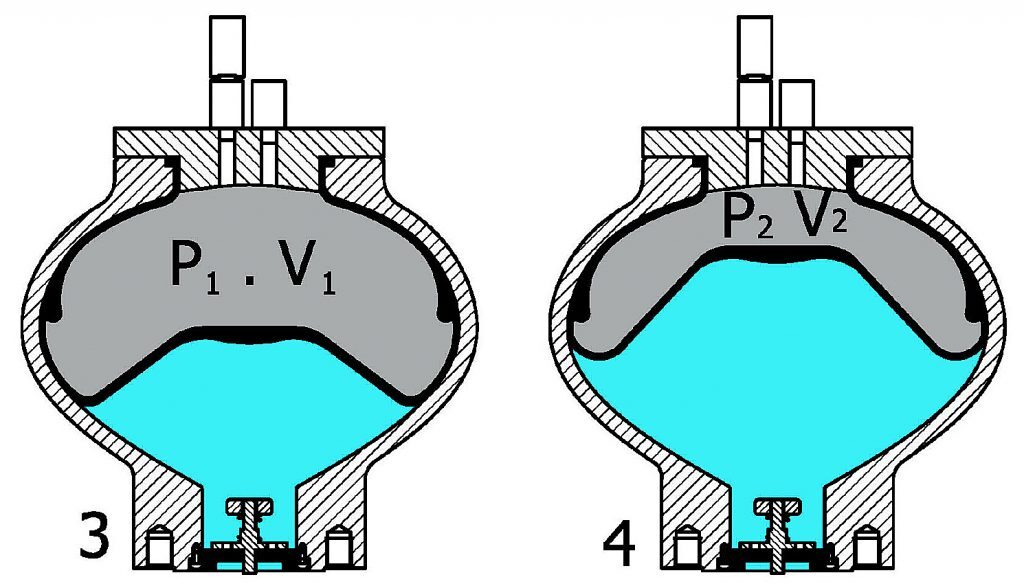

3. 当循环压力P1大于气体的预设压力P0时,底部的液压阀打开,气囊由于受到外部的循环压力,体积被压缩到V1。
4. 如果液体的压力增加到了P2,气体的体积减小到V2,压力也随之上升,从而平衡了液体的压力,也就是说水锤吸收器内部的气囊已被压缩了,体积变化爲ΔV=V1-V2。它储存的能量就可以用于我们需要的地方。





结构材质

No.

零件名称

材质

1

保护盖

球墨铸铁

2

压力錶

3

气嘴

4

球阀

5

上盖

球墨铸铁 / 不鏽钢

6

气囊

NBR / EPDM / VITON

7

阀体

球墨铸铁 / 不鏽钢





外型尺寸

Size (DN)

H (mm)

D (mm)

容积 (L)

32*

255

175

1

40*

255

175

1

100

565

375

20

*无保护盖



注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

连接方式:螺纹口 – PT ,法兰 – PN16/25、10/16K、150/300LB

最大工作压力:25 Bar

最大工作温度:100℃ / 220℃


水锤吸收器优缺点比较



项目

SB 型

它 型

管 中 型

结构图

气囊

独特的气囊设计,气囊会按照预先设计的方案变形,确保气囊寿命;

气囊无关节设计,气囊寿命不长久,容易在阀门连接处断裂。

气囊有相对拉伸、变形的现象,气囊寿命同样不能长久。

本体

阀体一体成形,确保安全可靠。同样口径时,阀门体积可以很大,且节省空间。

阀体採用对接式,甚至使用螺纹连接,耐高压性极差。

阀体外径受管道口径限制,同样口径、容积时,阀门会非常长,不容易安装。

结构

配有球阀,充气完成后关闭球阀,可以保护压力錶。

无球阀,阀门工作时,压力錶会随压力波动不停动作,寿命会受到极大的影响。

其它

有压力錶、充气嘴的保护盖,避免在运输、安装过程中损坏压力錶、充气嘴;同时,保护盖还可以充当吊环,方便安装阀门。

无压力錶、充气嘴的保护盖,压力錶、充气嘴容易损坏。


应用范例

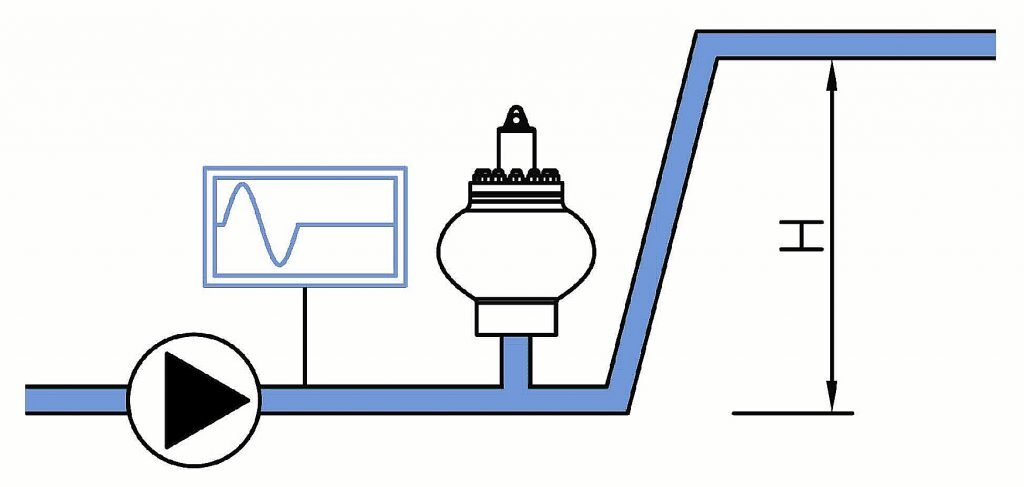

  • 背压冲击器

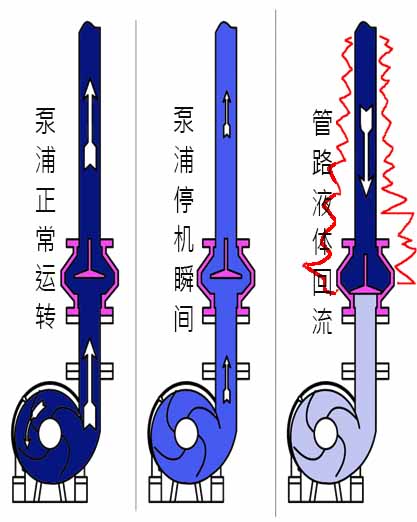

当使用泵浦把液体往高处输送,泵浦突然失去动力时,管道中的液体会回流并在管道中加速,这样就会在泵浦出口端的逆止阀处形成破坏力巨大的脉冲,如果管道较长,形成的脉冲可能会使管道爆裂!管道越长,流体加速的时间则越久,由此产生的冲击则越严重。
安装『SB』水锤吸收器,能有效地吸收此类脉冲。同时由于『SB』水锤吸收器拥有独特的逆止阀结构,採用“快进慢出”设计,可以在第一时间内有效吸收脉冲,在相对较长的时间内缓慢释放多馀的压力,从而确保管道系统中的压力平稳。

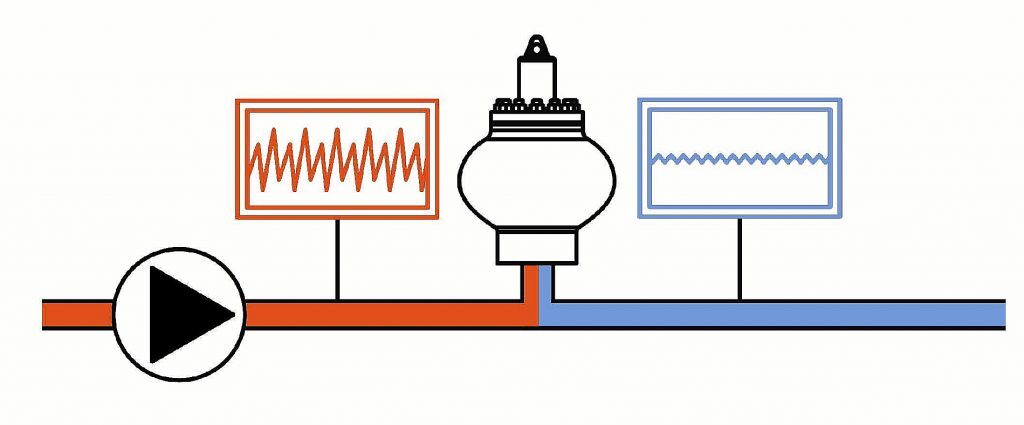

  • 送端消震器

对于往復式泵浦,由于其活塞会做往復式运动,自然会产生脉冲和液压冲击。在泵浦排洩冲程期间,多馀的液体会进入水锤吸收器,吸收掉多馀的压力;在活塞回復期间,水锤吸收器中吸纳的液体会进入系统,从而补充因泵浦活塞回復而造成的压力下降,最终达到稳定系统压力的目的。

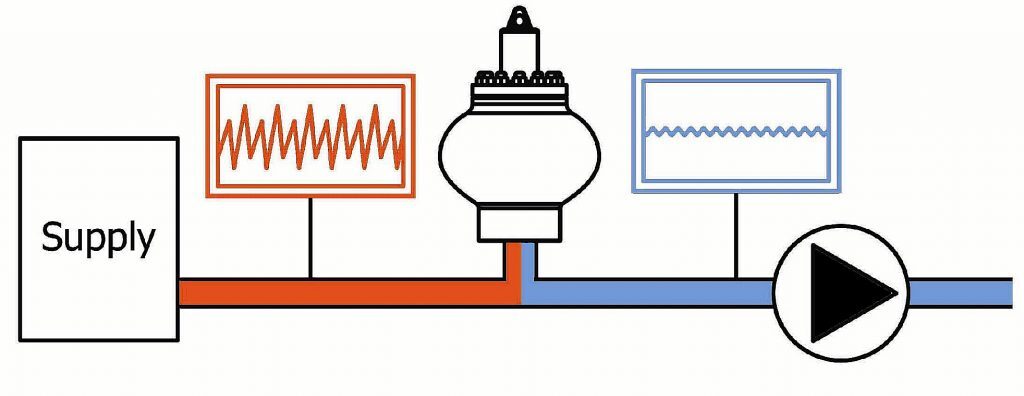

  • 吸端消震器
如果没有充足的供给,泵浦将无法發挥全部的效率。“孔蚀现象”的产生与流体不同的流速,加速度以及摩擦力有关。如果泵浦吸入端供给不足,供给端会在水泵的吸力作用下形成真空,从而导致“孔蚀现象”的产生。
安装『SB』水锤吸收器于泵浦的吸入端,可以把水锤吸收器作爲一个缓冲池使用。如果泵浦的吸入不足,存储在脉冲吸收其中的液体会补充进系统中,保证泵浦有足够的吸入;如果系统的供给过大,多馀的液体会进入水锤吸收器,确保水泵的吸入端稳定,从而大幅度的提高泵浦的寿命。

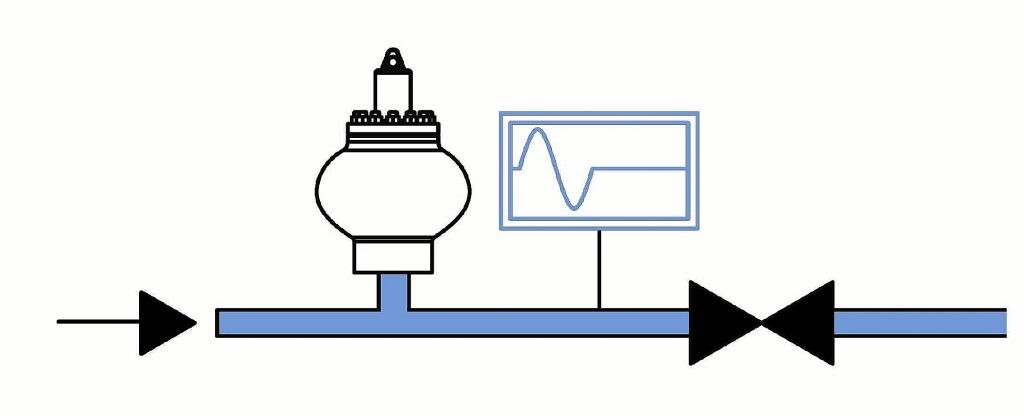

  • 消除液压冲击
有流动的液体都有动能,当流体被突然停止的时候,动能会转化为压力,这通常会非常危险。
这种“脉冲现象”通常产生在安装有快速关闭阀门的管路系统上。“脉冲现象”产生的力量足以破坏管道、阀门以及泵浦等。
产生脉冲现象的原因很多,如快速关闭阀门,背压冲击,泵浦的啓动或停止,系统突然失去动力(如遭遇断电故障)等。




  • 能量储存
如果系统遭遇突然停电或水泵故障等,『SB』脉冲吸收器可以短时间地维持系统的压力,确保其他正在旋转的、工作的部件仍然可以得到润滑、冷却等,从而很好的保护设备。



  • 热膨胀吸收
如果系统为一个密闭的系统,当液体流动时,由于摩擦或其他原因,液体的温度会上升,由此产生的液体膨胀也会使系统的压力上升。如果压力上升到超过系统的安全压力,这也许会导致管道的破裂、阀门的失效、管线上的精密仪器的损坏等。同时如果系统發生洩漏,管道中的液体也许会对人员和周围的环境造成永久的伤害。如果选择合适的『SB』脉冲吸收器就能很好地吸收由于液体的热膨胀而导致的压力超限,确保系统安全运行。

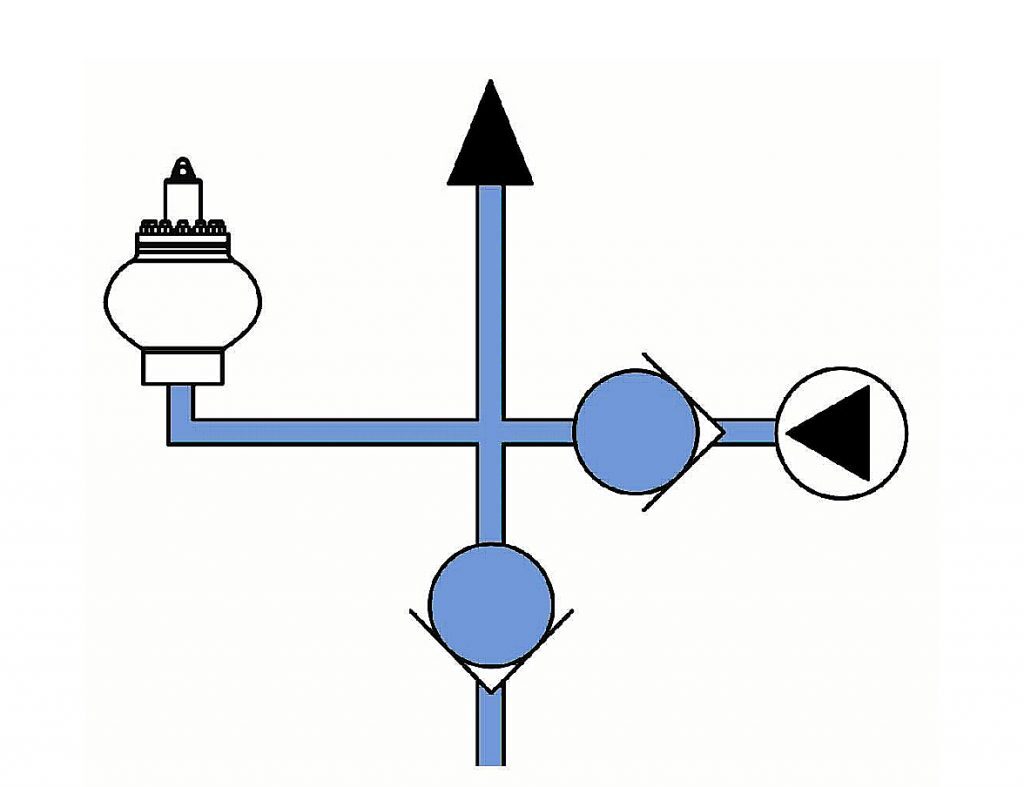

  • 隔离装置
如果系统的压力参数对系统的安全运行极爲重要,而测量该参数的仪器又不允许与系统中的流体接触,选择『SB』脉冲吸收器就可以解决这个问题。对于这种情况,『SB』脉冲吸收器的隔膜就發挥了隔离的作用。

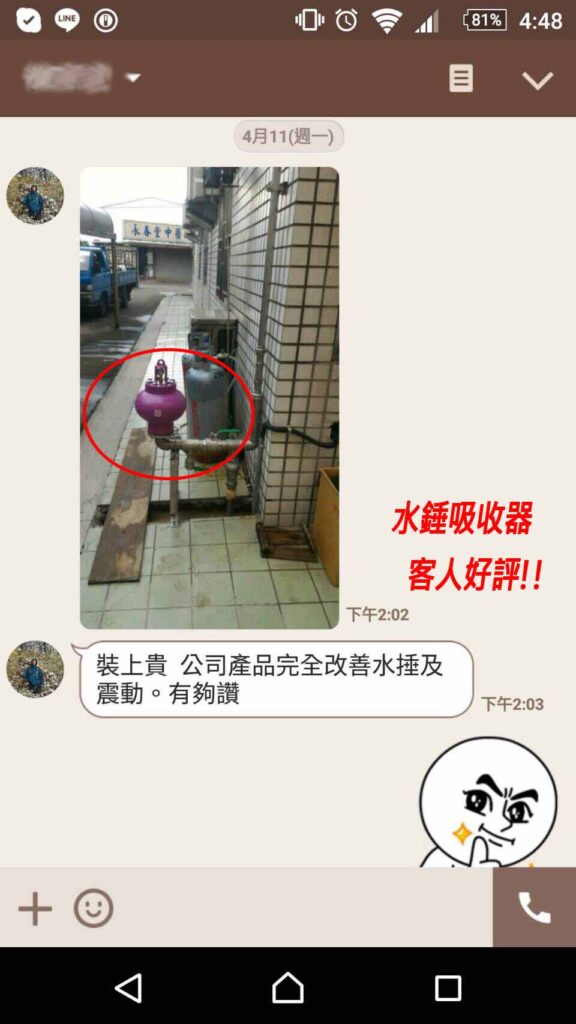

客户好评
