47型電磁控制閥

特点

特点

47-06型电磁控制阀是控制开启或关闭的阀门，阀门由基本阀和电磁开关组成，透过电磁开关Pilot，通电接收开启或关闭的信号，由电磁开关Pilot控制气室中的液体，达到控制阀门开关的目的。
标准配件的关闭速度控制阀可以控制阀门的关闭速度，避免产生电磁阀常见的水锤和震动现象。

配管示意

配件列表

外形尺寸

注意：

※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！

※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

阀门规格

阀门尺寸：DN50~DN300法兰连接

法兰规格：10K、16K、PN16、150LB

温度范围：0℃~100℃，水

工作压力：需 0.7 bar 以上

※如需DN350以上或超低压用，可接单生产

阀门材质

阀体：球墨铸铁 / 不鏽钢

配管件：铜 / 不鏽钢

紧固件：碳钢 / 不鏽钢

隔膜：NBR / EPDM

Pilot系统规格

电压范围：AC 110v/220v 50/60 Hz；DC 12v/24v

其他规格请在订购时指定

材质：铜/不鏽钢

订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、工作压力

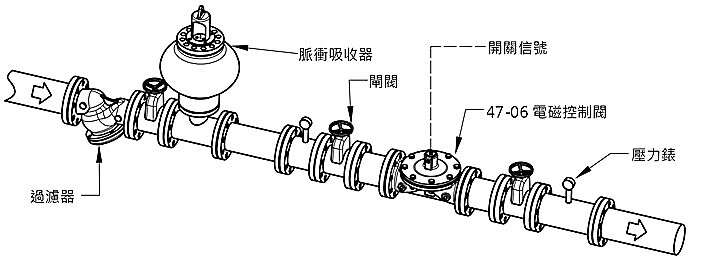

应用范例

工业使用47-06电磁控制阀的场合非常多，如溷合，清洗，搅拌…等需要开关控制的场合。
开关信号可以使用直接控制信号，或由感测器产生的控制信号控制阀门开关。
亦可使用电磁控制阀控制液位，透过安装在水箱中的液位感测器产生开关信号，控制电磁控制阀的开关，达到控制液位的目的。
