47型水力控制阀-基本阀

47型水力控制阀-基本阀

特点

  • 可靠的密封性能


  • 维护时不需要从管线上拆除阀体


  • 结构单纯,对杂质不敏感


  • 多种连接口规格可供选择


  • 每只阀门都经过工厂严格检测

特点

  • 可靠的密封性能


  • 维护时不需要从管线上拆除阀体


  • 结构单纯,对杂质不敏感


  • 多种连接口规格可供选择


  • 每只阀门都经过工厂严格检测

47型水力控制阀-基本阀



水力控制阀的基本阀是由液压控制,为隔膜式控制阀。可以直接在管线上维修,不需要拆除整只阀门。

47-00基本阀是所有水力控制阀的基础。可以配合不同的控制器以适应不同的应用场合, 如定水位阀、减压阀、洩压阀、持压阀、背压阀、缓闭逆止阀、电磁控制阀、定流量阀、恆定差压阀等等。阀门备有多种尺寸和连接口可供选择,其应用场合几乎是无限的。

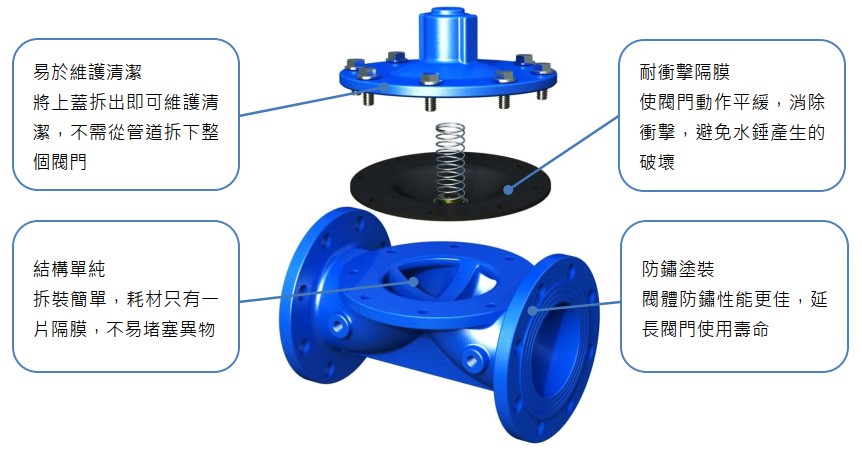

   NO 标题 说明
    1

易于维护清洁

将上盖拆出即可维护清洁,不需从管道拆下整个阀门

    2

结构单纯

拆装简单,耗材只有一片隔膜,不易堵塞异物

    3

耐冲击隔膜

使阀门动作平缓,消除冲击,避免水锤产生的破坏

    4

防鏽涂装

阀体防鏽性能更佳,延长阀门使用寿命

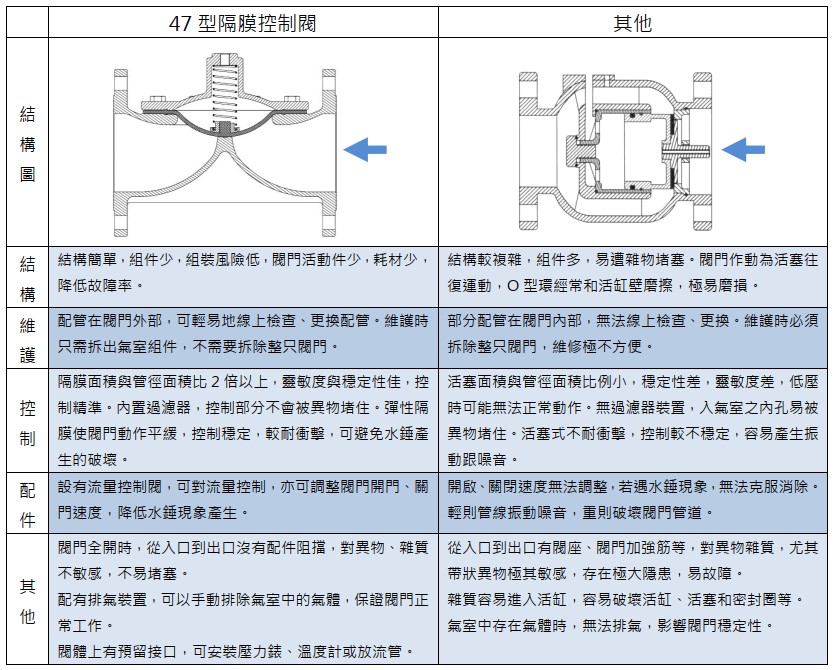

阀门优缺点比较表



项目 47型隔膜控制阀 其他
结构图

流量

结构简单,组件少,组装风险低,阀门活动件少,耗材少,降低故障率。

结构较複杂,组件多,易遭杂物堵塞。阀门作动为活塞往復运动,O型环经常和活缸壁磨擦,极易磨损。

维护

配管在阀门外部,可轻易地线上检查、更换配管。维护时只需拆出气室组件,不需要拆除整只阀门。

部分配管在阀门内部,无法线上检查、更换。维护时必须拆除整只阀门,维修极不方便。

控制

隔膜面积与管径面积比2倍以上,灵敏度与稳定性佳,控制精准。内置过滤器,控制部分不会被异物堵住。弹性隔膜使阀门动作平缓,控制稳定,较耐冲击,可避免水锤产生的破坏。

活塞面积与管径面积比例小,稳定性差,灵敏度差,低压时可能无法正常动作。无过滤器装置,入气室之内孔易被异物堵住。活塞式不耐冲击,控制较不稳定,容易产生振动跟噪音。

配件

设有流量控制阀,可对流量控制,亦可调整阀门开门、关门速度,降低水锤现象产生。

开启、关闭速度无法调整,若遇水锤现象,无法克服消除。轻则管线振动噪音,重则破坏阀门管道。
其他

阀门全开时,从入口到出口没有配件阻挡,对异物、杂质不敏感,不易堵塞。配有排气装置,可以手动排除气室中的气体,保证阀门正常工作。阀体上有预留接口,可安装压力錶、温度计或放流管。

从入口到出口有阀座、阀门加强筋等,对异物杂质,尤其带状异物极其敏感,存在极大隐患,易故障。杂质容易进入活缸,容易破坏活缸、活塞和密封圈等。气室中存在气体时,无法排气,影响阀门稳定性。




工作原理




● 关闭 ●

● 开启 ●

● 控制 ●

当阀门入口端的压力进入气室中,阀门会形成紧密的密封。

一旦气室中的流体被排出,气室无法储存压力,阀门就会被打开,使流体通过。

如果安装相应的控制装置,阀门会根据管道中的压力自动动作,保证阀门的输入/输出压力和流量。




材质

阀体:球墨铸铁 / 不鏽钢

隔膜:NBR / EPDM


接口形式

DN50~DN300法兰连接


介工作温度与介质

0℃~100℃,水

※若使用在其他场合,请在订购时註明


工作压力



法兰等级 最大工作压力
bar psi
10K 14 205
16K 22 320
150LB 17.4 250
PN16 16 235

外形尺寸





阀门尺寸

50

65

80

100

125

L (mm)

200

220

285

307

370

H (mm)

87 109 115 137

142

重量 (kg)

7

9

16

18

37



阀门尺寸

150

200

250

300



L (mm)

390

500

605

650



H (mm)

164 183 244 258

重量 (kg)

48

83

120

140





注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


流量係数



计算公式:


Kv=Cv×0.86
1 kg/cm2=14.22 psi
Cv为60℉水通过阀门产生压差ΔP为1 psi的流量Q(GPM)
Kv为15℃水通过阀门产生的ΔP为1 bar的流量Q(m3/h)


口径

DN50

(2″)

DN60

(2.5″)

DN80

(3″)

DN100

(4″)

DN125

(5″)

DN150

(6″)

Cv

100

158

185

215

400

610

Kv

87 136 160 185 345

525



口径

DN200

(8″)

DN250

(10″)

DN300

(12″)



Cv

925 1490 2115

Kv

795 1280 1820

阀门选择步骤



  • 确定流量:例设您的系统需求流量为300 GPM ( 68 m3/h );
  • 确定压差:计算阀门入口和出口之间的压差。例设您的系统要求通过阀门后,压力下降4 psi ( 0.28 kg/cm2 );
  • 计算Cv (Kv):本示例





  • 确定阀门口径:通过您计算所得到的Cv (Kv),从流量係数表中找到大于您计算的Cv (Kv)阀门口径。一般情况下,选择阀门的Cv (Kv)应当为您计算Cv (Kv)的1.4倍左右。从表中确定DN100 (4″)阀门的Cv为210,满足需求;
  • 验算流速:确定阀门口径后,就可以验算流体的流速。本示例的流体流速为7.9 fps ( 2.4 m/s )。
  • 确定阀门:根据应用场合的不同,流体通过阀门的流速要求也不同。一般而言,用于洩压等场合,流速较快,阀门口径应当选用比计算确定的阀门口径小。本示例中,应当选用DN80 (3″)控制阀;如果您要选用的是减压阀类型起调节作用的阀门,则流体的流速建议在本页附图中蓝色区域内。对于本例建议选用DN100 (4″)控制阀,如果是电磁阀等起开关作用的阀门,流速应当低于6.5 fps ( 2m/s )。对于本例,则应当选用DN125 (5″)控制阀。

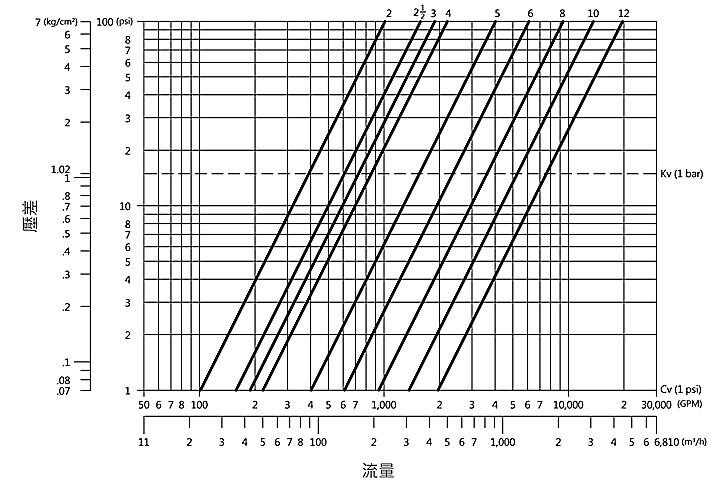

流量曲线

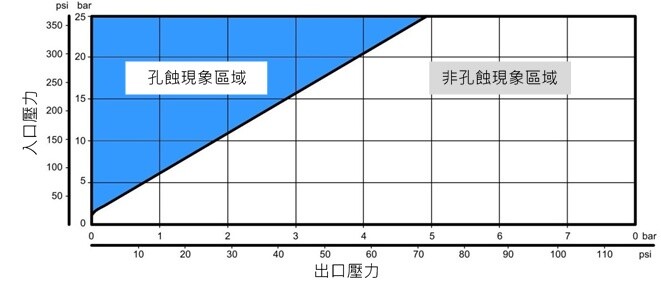

孔蚀现象产生区域




下载

47-00 控制阀-基本阀目录
