精密铸造不鏽钢阀体
全流量牙口式
AISI 304(CF8)、316(CF8M)
1000PSI W.O.G.
特点
精密铸造不鏽钢阀体
全流量牙口式
AISI 304(CF8)、316(CF8M)
1000PSI W.O.G.

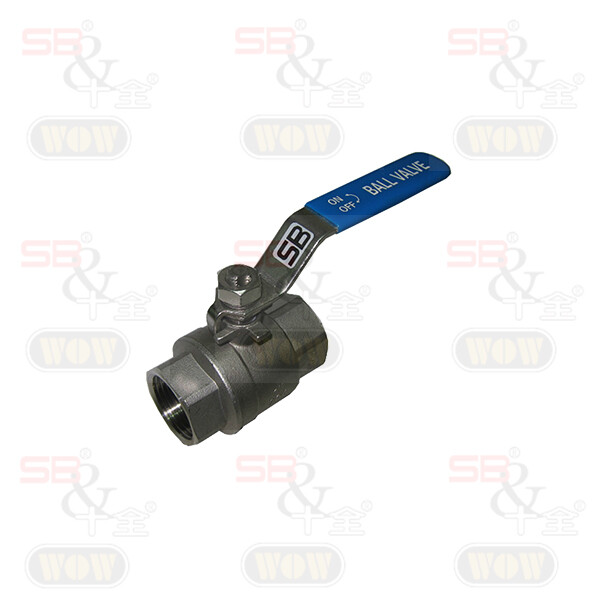

OS0621 双片式球塞阀
|
No. |
零件名称 |
材质 |
|
1 |
芯杆 |
不锈钢 316 / 304 |
|
2 |
芯杆螺母 |
不锈钢 304 |
|
3 |
芯杆垫圈 |
不锈钢 304 |
|
4 |
手把 |
不锈钢 304 |
|
5 |
手把套 |
塑胶 |
|
6 |
压盖螺母 |
不锈钢 304 |
|
7 |
芯杆垫圈 |
聚四氟乙烯 |
|
8 |
止推垫圈 |
聚四氟乙烯 |
|
9 |
球 |
不锈钢 316 / 304 |
|
10 |
座 |
聚四氟乙烯 |
|
11 |
阀体 |
不锈钢 316 / 304 |
|
12 |
衬垫 |
聚四氟乙烯 |
|
13 |
阀体盖 |
不锈钢 316 / 304 |

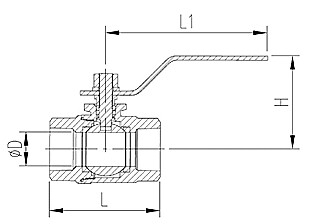

外形尺寸
|
SIZE |
D (mm) |
L (mm) |
H (mm) |
L1 (mm) |
|
1/4” |
12.5 |
50 |
40 |
89 |
|
3/8” |
12.5 |
50 |
40 |
89 |
|
1/2” |
15 |
58 |
45 |
104 |
|
3/4” |
20 |
64 |
48 |
104 |
|
1” |
25.4 |
74 |
59 |
118 |
|
1-1/4” |
32 |
85 |
64 |
118 |
|
1-1/2” |
38 |
97 |
78 |
158 |
|
2” |
50.8 |
115 |
86 |
158 |
|
2-1/2” |
65 |
140 |
106 |
220 |
|
3” |
76 |
155 |
113 |
220 |
|
4” |
100 |
195 |
146 |
220 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
