特點
靈敏，精確的壓力控制
易於調整及維護
可靠的優異密封性
超低壓的減壓設定
使用壓力範圍：0.1~1 bar
特點
靈敏，精確的壓力控制
易於調整及維護
可靠的優異密封性
超低壓的減壓設定
使用壓力範圍：0.1~1 bar
47-02L型超低壓減壓閥能自動把輸入端的高壓，減弱到穩定的低壓輸出，不管流速或輸入壓力的變化。它是壓力控制，Pilot控制的超低壓力調整器，能把輸出壓力保持在設定的範圍內。當輸出壓力超過減壓閥的設定範圍時，主閥體與Pilot會關閉形成緊密的密封。

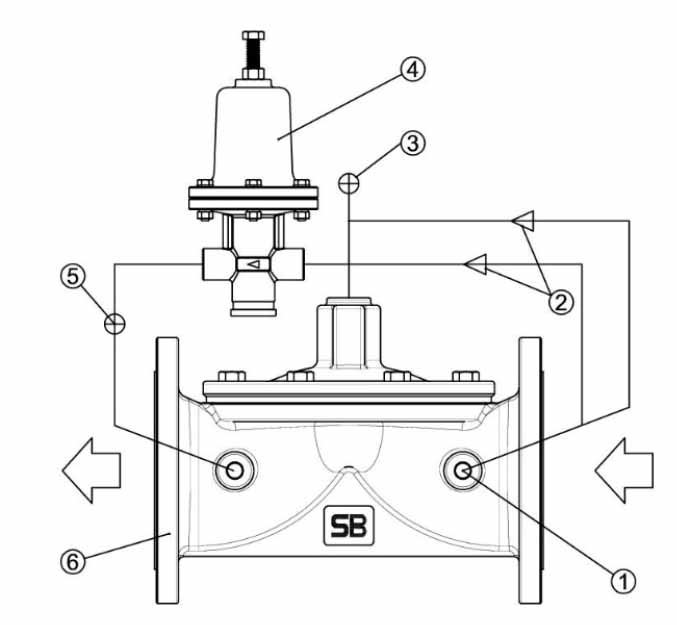

配管示意
配件列表
| 序號 | 名稱 |
| 1 |
過濾器 |
| 2 |
針閥/球閥 |
| 3 |
球閥 |
| 4 |
超低壓減壓Pilot |
| 5 |
球閥 |
| 6 |
基本閥體 |
|
閥門尺寸 |
50 |
65 |
80 |
100 |
125 |
|
L (mm) |
200 |
220 |
285 |
307 |
370 |
|
H (mm) |
87 | 109 | 115 | 137 |
142 |
|
重量(kg) |
7 |
9 |
16 |
18 |
37 |
|
閥門尺寸 |
150 |
200 |
250 |
300 |
|
|
L (mm) |
390 |
500 |
605 |
650 |
|
|
H (mm) |
164 | 183 | 244 | 258 | |
|
重量(kg) |
48 |
83 |
120 |
140 |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
閥門尺寸：DN50~DN300 法蘭連接
法蘭規格：10K、16K、PN16、150LB
工作壓力範圍：0.1~1 bar
溫度範圍：0℃~100℃，水
※如需DN350以上，可接單生產
閥門材質
閥體：球墨鑄鐵 / 不鏽鋼
配管件：銅 / 不鏽鋼
緊固件：碳鋼 / 不鏽鋼
隔膜：NBR / EPDM
Pilot規格
調壓範圍：0.1~1 bar
溫度範圍：0℃~100℃，水
材質：不鏽鋼
訂購時請提供以下資料
1、閥門型號
2、閥門尺寸
3、壓力等級
4、接口形式
5、其他配件
6、調壓範圍

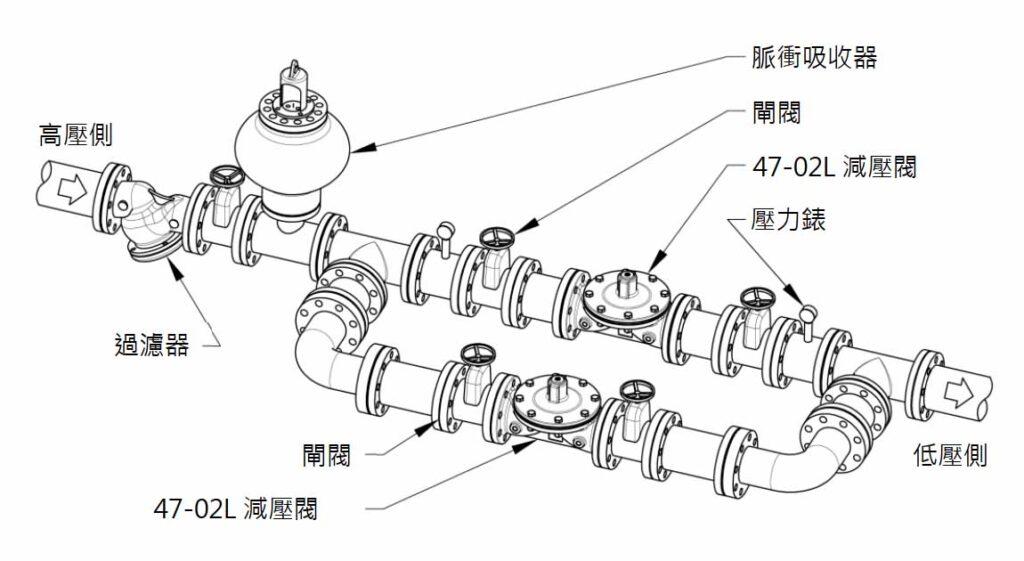

應用典範
●流量需求範圍大
建議並聯使用47-02L型超低壓減壓閥。在流量需求較大時兩個減壓閥同時工作；流量需求較小時，大尺寸減壓閥自動關閉，而小尺寸減壓閥繼續提供所需之流量。設定閥門調壓範圍時，把小尺寸減壓閥壓力設定值高於大尺減壓閥0.2 bar。
●減壓範圍大
建議串聯使用多個47-02L型超低壓減壓閥，分段減壓達到減壓需求，可避免噪音、振動、氣蝕現象。
