特点
泵浦可採用一般离心式，不需附自灌水箱，节省成本
比管线尺寸截面积加大10%之水流面积，确保水头损失最小
在法兰与管牙工作压力下，经100%之静水压力测试
100%防漏，极水密之弹性阀座，不鏽钢滤网
附清除杂物之拉柄，清除动作可在水池上面操作
特点
泵浦可採用一般离心式，不需附自灌水箱，节省成本
比管线尺寸截面积加大10%之水流面积，确保水头损失最小
在法兰与管牙工作压力下，经100%之静水压力测试
100%防漏，极水密之弹性阀座，不鏽钢滤网
附清除杂物之拉柄，清除动作可在水池上面操作

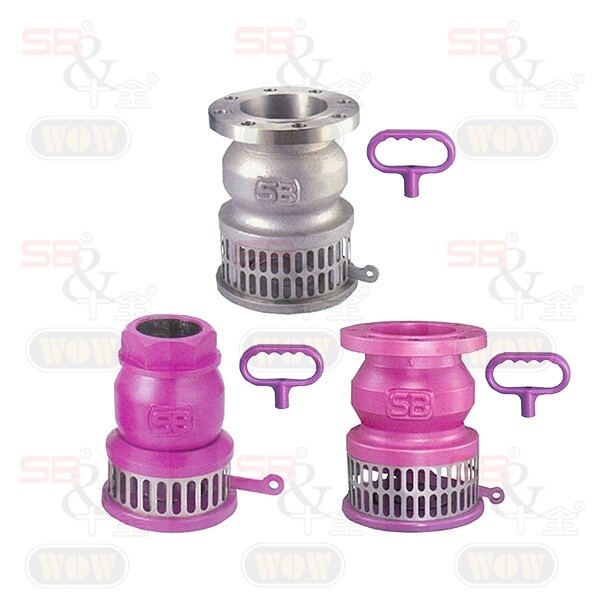

ZS-01 全流量底阀

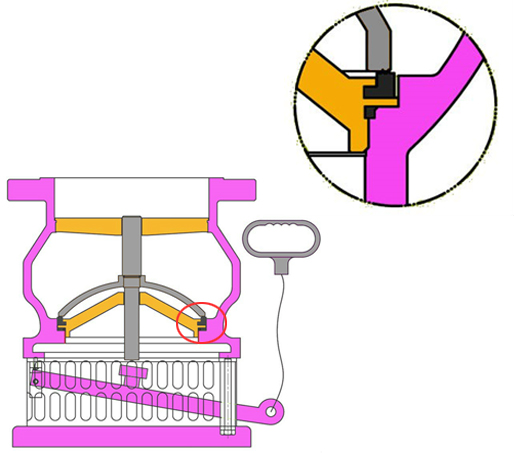

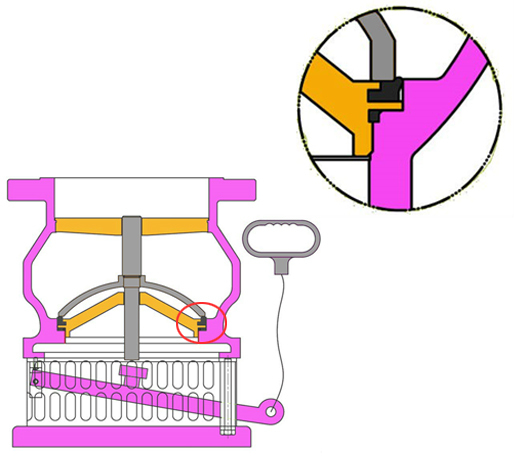

结构材质
|
No. |
零件名称 |
材质 |
|
1 |
阀体 |
球墨铸铁 / 铸铁 / 不锈钢 |
|
2 |
芯杆 |
不锈钢 |
|
3 |
阀盖 |
球墨铸铁 / 不锈钢/ 尼龙 |
|
4 |
垫圈 |
NBR / EPDM / VITON |
|
5 |
阀座 |
球墨铸铁 / 不锈钢/ 尼龙 |
|
6 |
滤网 |
不锈钢 |
|
7 |
洗杆 |
球墨铸铁 / 不锈钢 / 尼龙 |
|
8 |
底盘 |
球墨铸铁 / 不锈钢 / 尼龙 / 铸铁 |
外型尺寸
|
SIZE |
H (mm) |
D (mm) |
|
50P |
200 |
140 |
|
80P |
240 |
175 |
|
50 |
195 |
140 |
|
65 |
205 |
150 |
|
80 |
240 |
175 |
|
100 |
260 |
200 |
|
125 |
270 |
235 |
|
150 |
290 |
280 |
|
200 |
395 |
340 |
|
250 |
415 |
415 |
|
300 |
465 |
450 |
|
350 |
670 |
500 |
|
400 |
760 |
570 |
|
450 |
850 |
630 |
*P：PF螺纹口
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
阀门规格
阀门尺寸：DN50~DN500
工作压力：10 kgf/cm2
工作温度：-10~80℃ / -10~180℃
法兰规格：10K、16K、PN10、PN16、125LB、150LB
阀体测试压力：21 kgf/cm2

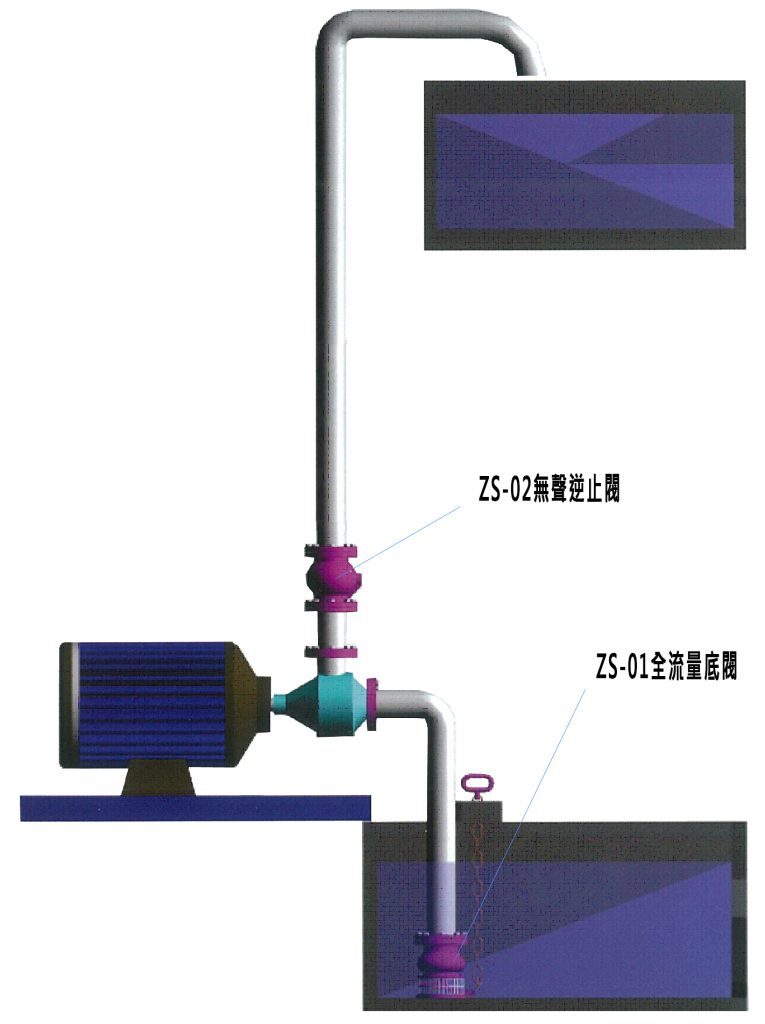

应用范例
建筑物、消防、工厂、油料及化学厂管道、自来水道、空调、造船、船舶等管道、汙水处理厂
※在耐酸、硷、盐、原汙水之应用上，我们建议使用整组不鏽钢材质
