47型複合式减持压阀

特点

特点

47-023型複合式减持压阀，同时拥有减压及持压的功能。它能维持上游最低设定压力，不论下游需求量或压力的变化。也能防止超出下游最高设定压力，不论上游流量或压力的变化。它是液压控制，由Pilot控制的隔膜控制阀。

正常工作时，持压Pilot因上游压力处于常开状态，当上游压力低于设定值时，持压导向阀会驱动主阀关闭，以维持上游管线的压力。减压Pilot则感应下游的压力变化，并驱动主阀改变开度，以维持并限制下游的最大压力。

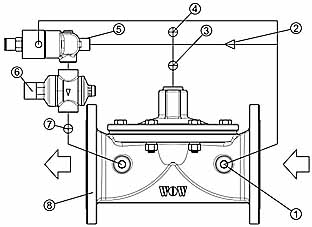

配管示意

配件列表

外形尺寸

注意：

※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！

※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

阀门规格

阀门尺寸：DN50~DN300法兰连接

法兰规格：10K、16K、PN16、150LB

温度范围：0℃~100℃，水

※如需DN350以上，可接单生产

阀门材质

阀体：球墨铸铁 / 不鏽钢

配管件：铜 / 不鏽钢

紧固件及弹簧：碳钢 / 不鏽钢

隔膜：NBR / EPDM

Pilot系统规格

调压范围：0.1~4 bar、3~9 bar、7~16 bar

温度范围：0℃~100℃，水

材质：铜/不鏽钢

订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、调压范围

应用范例

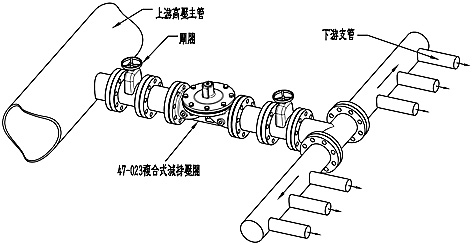

47-023複合式减持压阀，安装在分水管网处。它能自动减压供应下游的支管管网，且限制下游压力上限，并能维持上游主管压力，在压力下限以上：
