47型洩压、持压、背压阀

47型洩压、持压、背压阀

特点

  • 灵敏,精确的压力控制


  • 可靠的优异密封性


  • 阀门开啓速度极快,确保管线压力


  • 缓闭设计,防止冲击


  • 全自动操作

特点

  • 灵敏,精确的压力控制


  • 可靠的优异密封性


  • 阀门开啓速度极快,确保管线压力


  • 缓闭设计,防止冲击


  • 全自动操作

47型洩压、持压、背压阀

47-03 型洩压、持压、背压阀可以维持上游管线的压力。它是液压控制,由 Pilot 控制的隔膜控制阀。用于洩压、持压、背压冲击等场合。
工作时,阀门通过 Pilot 感应阀门的输入端的压力,控制阀门的开关。当输入压力超过设定值,阀门迅速打开,维持管线中的压力;压力释放完后,阀门缓慢关闭,防止冲击的产生。


  • 不鏽钢







  • 球墨铸铁




配管示意





配件列表

   序号 名称
    1

过滤器

    2

针阀/球阀

    3

球阀

    4

球阀

     5

洩、持、背压Pilot

    6

球阀

     7

基本阀体


外形尺寸




阀门尺寸

50

65

80

100

125

L (mm)

200

220

285

307

370

H (mm)

87 109 115 137

142

重量 (kg)

7

9

16

18

37



阀门尺寸

150

200

250

300



L (mm)

390

500

605

650



H (mm)

164 183 244 258

重量 (kg)

48

83

120

140





注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

阀门尺寸:DN50~DN300法兰连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

※如需DN350以上,可接单生产


阀门材质

阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件:碳钢 / 不鏽钢

隔膜:NBR / EPDM


Pilot系统规格

调压范围:0.1~4 bar、3~9 bar、7~16 bar

温度范围:0℃~100℃,水

材质:铜/不鏽钢


订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、工作压力


应用范例

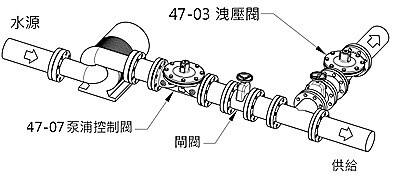

●洩压阀
爲防止泵浦停机关闭时产生的高压冲击,可以使用快开慢闭的47-03型洩压、持压、背压阀,释放突然的高压,保护系统管路、避免产生水锤现象。




●持压阀
当把阀门安装在高压供给和大流量需求之间时,47-03型作爲持压阀使用,可维持上游供给压力,避免流量需求过大而导致上游供给失压。




下载

47-03 洩压、持压、背压阀目录
