特点
子母导引式结构，操作轻鬆省力
配合现场配管，可远程控制
关闭速度可调整，避免水锤现象
可靠的自力式液压控制
关闭时紧密、可靠的密封
限流装置，便于调整流量
阀体有预留孔，可安装压力錶、温度计
特点
子母导引式结构，操作轻鬆省力
配合现场配管，可远程控制
关闭速度可调整，避免水锤现象
可靠的自力式液压控制
关闭时紧密、可靠的密封
限流装置，便于调整流量
阀体有预留孔，可安装压力錶、温度计
47-88型微动长控阀用作关断阀使用，它是液压控制，由手动操作截止阀控制的隔膜控制阀，因此操作时轻鬆省力。适合取代齿轮式蝶阀、闸阀，或经长久未保养后操作困难的关断阀。
可配合现场配管，做到远程控制功能，避免阀安装在窄小或高空位置而操作困难。
配管示意
配件列表
| 序号 | 名称 |
| 1 |
球阀 |
| 2 |
过滤器 |
| 3 |
截止阀 |
| 4 |
限流装置 |
| 5 |
球阀 |
| 6 |
过滤器 |
| 7 |
截止阀 |
| 8 |
基本阀体 |

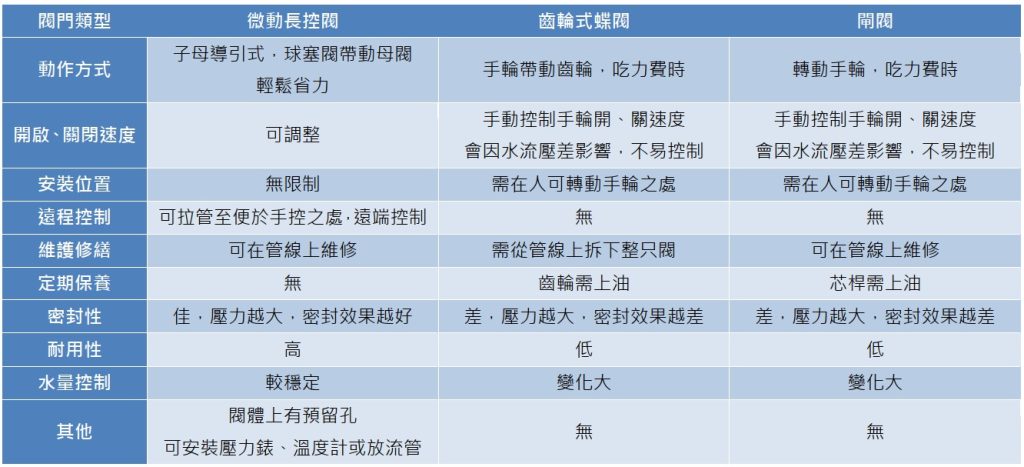

阀门类别比较
| 阀门类型 | 微动长控阀 | 齿轮式蝶阀 | 闸阀 |
| 动作方式 |
子母导引式，球塞阀带动母阀轻鬆省力 |
手轮带动齿轮，吃力费时 |
转动手轮，吃力费时 |
| 开启、关闭速度 |
可調整 |
手动控制手轮开、关速度会因水流压差影响，不易控制 |
手动控制手轮开、关速度会因水流压差影响，不易控制 |
| 安装位置 |
无限制 |
需在人可转动手轮之处 |
需在人可转动手轮之处 |
| 远程控制 |
可拉管至便于手控之处，远端控制 |
无 |
无 |
| 维护修缮 | 可在管线上维修 |
需从管线上拆下整只阀 |
可在管线上维修 |
| 定期保养 |
无 |
齿轮需上油 |
芯杆需上油 |
| 密封性 |
佳，压力越大，密封效果越好 |
差，压力越大，密封效果越差 |
差，压力越大，密封效果越差 |
| 耐用性 |
高 |
低 |
低 |
| 水量控制 |
较稳定 |
变化大 |
变化大 |
| 其他 |
阀体上有预留孔可安装压力錶、温度计或放流管 |
无 |
无 |
|
阀门尺寸 |
50 |
65 |
80 |
100 |
125 |
|
L (mm) |
200 |
220 |
285 |
307 |
370 |
|
H (mm) |
87 | 109 | 115 | 137 |
142 |
|
重量 (kg) |
7 |
9 |
16 |
18 |
37 |
|
阀门尺寸 |
150 |
200 |
250 |
300 |
|
|
L (mm) |
390 |
500 |
605 |
650 |
|
|
H (mm) |
164 | 183 | 244 | 258 | |
|
重量 (kg) |
48 |
83 |
120 |
140 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
阀门尺寸：DN50~DN300法兰连接
法兰规格：10K、16K、PN16、150LB
温度范围：0℃~100℃，水
工作压力 : 需 0.7 以上
※如需DN350以上，可接单生产
阀门材质
阀体：球墨铸铁 / 不鏽钢
配管件：铜 / 不鏽钢
紧固件：碳钢 / 不鏽钢
隔膜：NBR / EPDM
Pilot系统规格
控制器：截止关
温度范围：0℃~100℃，水
材质：铜/不鏽钢
订购时请提供以下资料
1、阀门型号
2、阀门尺寸
3、压力等级
4、接口形式
5、其他配件
6、工作压力
