47型消防中继调压阀

47型消防中继调压阀

特点

  • 灵敏,精确的压力控制

  • 易于调整及维护

  • 可靠的优异密封性

  • 专为消防中继使用开發

  • 因有呼气阀组,仅能水平安装


特点

  • 灵敏,精确的压力控制

  • 易于调整及维护

  • 可靠的优异密封性

  • 专为消防中继使用开發

  • 因有呼气阀组,仅能水平安装


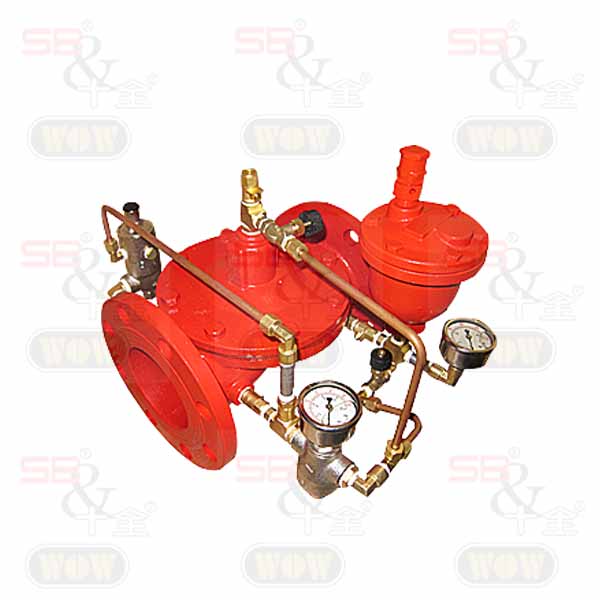

47型消防中继调压阀

47-02R型中继调压阀能自动把输入端的高压,减弱到稳定的低压输出,不因输入压力或流速的变化,使中继泵浦有稳定且充足的供水。

压力调整器能把输出压力保持在设定范围内;洩压器能将突来的高压释放,维持稳定的压力;呼气阀组只让管内空气排出,而不会使空气吸进管内,稳定水流且防止泵浦被气蚀。

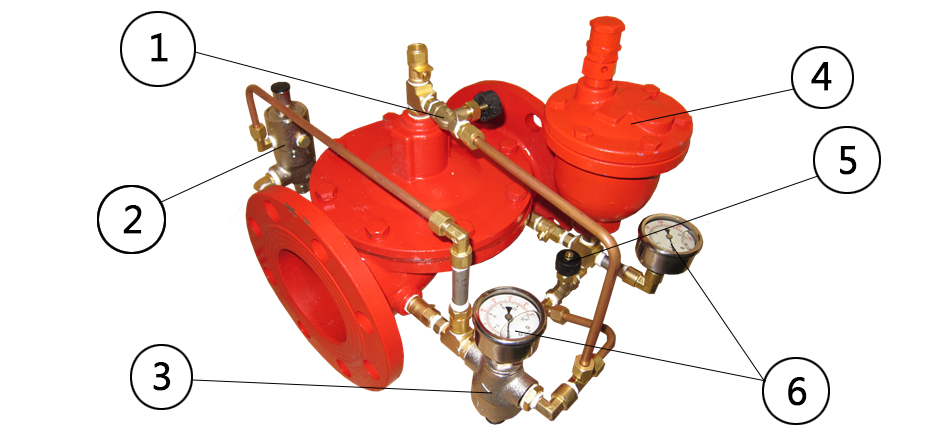

1

流量稳定调节阀 : 可调节使调压阀在供水时动作平缓,避免脉冲及震动产生。

2

洩压器 : 防止突压造成系统压力超压,维持在安全压力值内。

3

压力调整器 : 精准灵敏的压力调整器,稳定控制母阀作动。

4

消防呼气阀组 : 将管线内空气排出,并防止空气进入系统管线。

5

流量调节阀 : 可针对现场流量需求做调整。

6

浸油式压力錶 : 耐震又精准的压力指示,可清楚辨识调压阀进、出口端压力值。

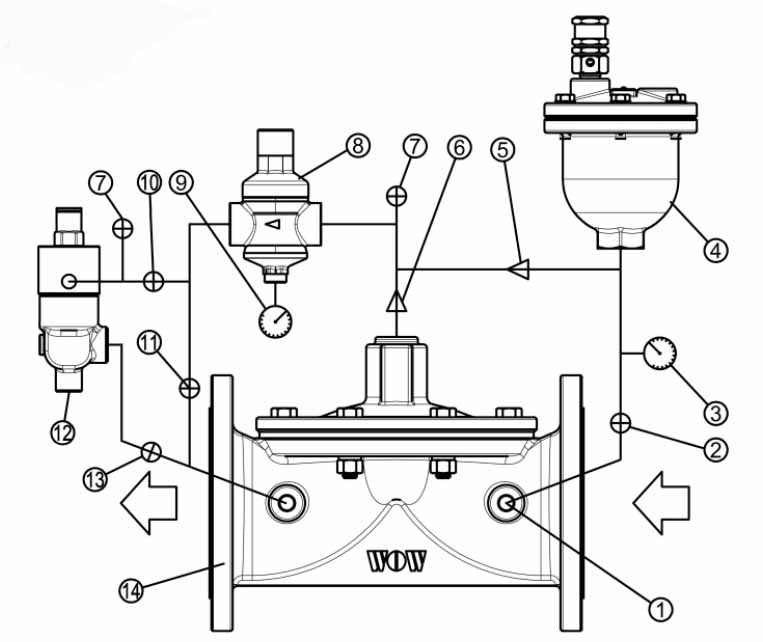

配管示意



配件列表

序号

名称

序号

名称

1

过滤器

8

压力调整器

2

球阀

9

二次侧压力錶

3

一次侧压力錶

10

球阀

4

呼气阀组

11

球阀

5

针阀/球阀

12

洩压器

6

針閥/球閥

13

球阀

7

球阀

14

基本阀体


外形尺寸



阀门尺寸

DN

50

65

80

100

125

150

200

250

300

L (mm)

200

220

285

307

370

390

500

605

650

H (mm)

87

109

115

137

142

164

183

244

258

重量 (kg)

7

9

16

18

37

48

83

120

140



注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

阀门尺寸:DN50~DN300 法兰连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

※如需 DN350 以上,可接单生产


阀门材质

阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件及弹簧:碳钢 / 不鏽钢

隔膜:NBR


Pilot系统规格

调压范围:1~4 bar、3~9 bar、7~16 bar

温度范围:0℃~100℃,水

材质:铜/不鏽钢


订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、调压范围

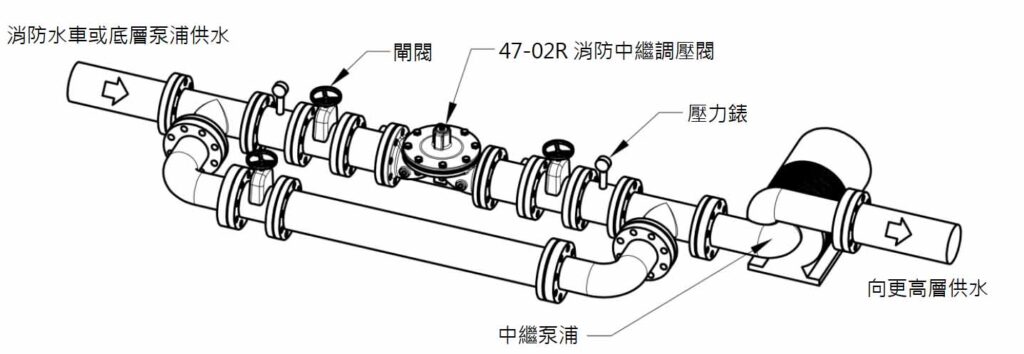

应用范例





消防用中继泵浦安装在高层建筑的中部楼层,底层的消防泵浦或消防水车将水送至中间楼层,先经过中继调压阀降压,再由中继泵浦加压,继续向高层供水。中继调压阀可以将底层送来水调节为稳定的低压输出,且保有充足的供水量,以供给中继泵浦。

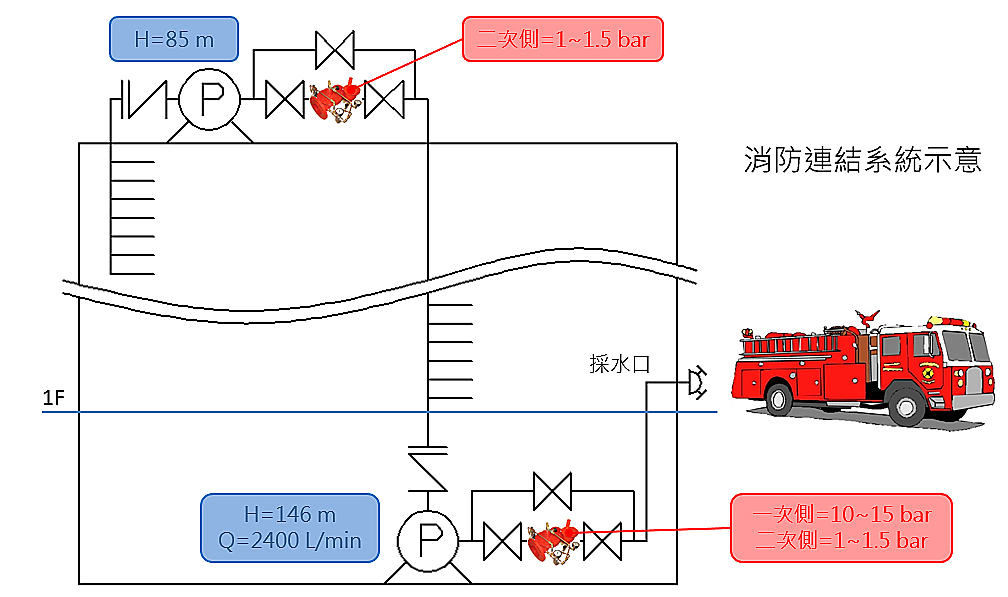

消防连结系统示意
