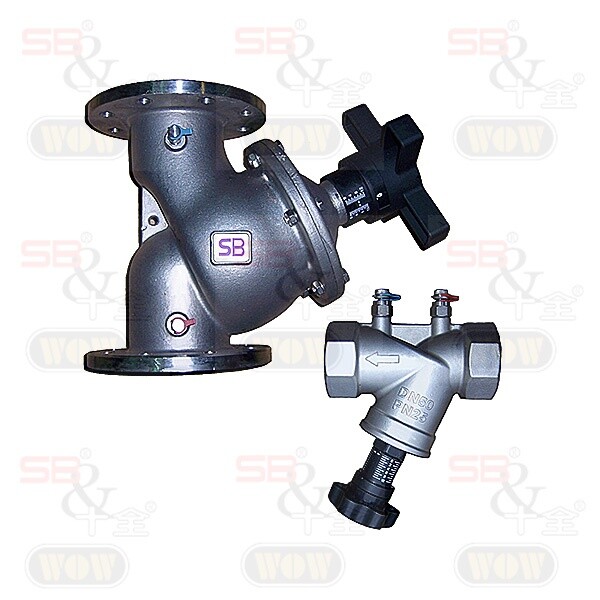

41-05水力平衡阀-不锈钢
牙口结构(2″以下)
法兰结构(2.5“以上)

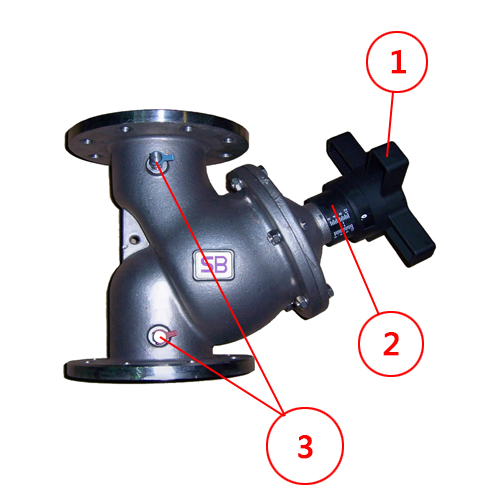

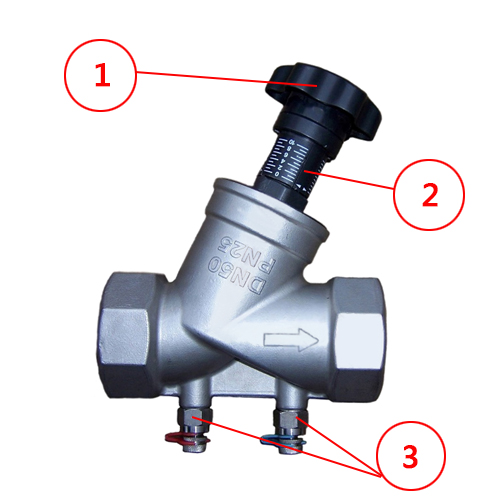

1 |
转轮 |
2 |
调节圈数指示 |
3 |
量测接头 |
流量分配
如果管道中局部区域的阻力不均衡,就会导致流量分配不平衡。解决问题的方法很简单,在管道中安装能改变自身阻力的水力平衡阀,再搭配专用的量测调节仪器,就能调整系统中的阻力以达到系统平衡。
系统图中的泵浦必须在系统两端产生ΔPtotal的压差,以满足4#的需求量。但是,这样做的缺点是,1#的压差超出了实际需求的压差,导致温度过低或过高的现象,造成能源的浪费。
Q |
经过平衡阀的流量(m3/h) |
Kv |
阀门的阻力係数,可调节 |
ΔP |
阀前与阀后的压差(bar) |
Kv为平衡阀的係数。其定义:当平衡阀前后压力差为1 bar(1.02 kg/cm2)时,经过平衡阀的流量m3/h。当平衡阀的开门高度不变,则阀门的Kv值就不变,即阀门的Kv值由阀门的开门高度决定。如果我们事先知道阀门在不同开门高度下的Kv值,透过测量阀门两端的压差即可计算出通过阀门的流量,而平衡阀就可以作爲定量调节流量的节流元件。
平衡阀使用场合

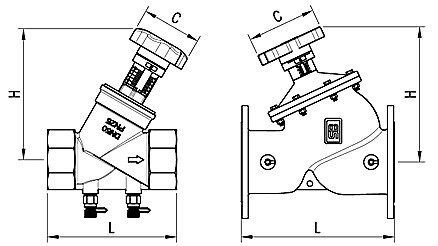

外形尺寸
口径 |
材质 |
接口 |
L(mm) |
H(mm) |
C(mm) |
DN20 |
不銹鋼
|
3/4″牙口 |
84 |
130 |
70 |
DN25 |
1″牙口 | 96 | 130 | 70 | |
DN32 |
1-1/4″牙口 |
110 |
145 |
70 |
|
DN40 |
1-1/2″牙口 | 120 | 150 | 70 | |
DN50 |
2″牙口 |
150 |
160 |
70 |
|
DN65 | 2-1/2″法兰 | 229 | 285 | 210 | |
DN80 |
3″法兰 |
250 |
300 |
210 |
|
DN100 |
4″法兰 | 327 | 330 | 210 | |
DN125 |
5″法兰 |
370 |
355 |
210 |
|
DN150 |
6″法兰 | 424 | 370 | 210 | |
DN200 |
8″法兰 |
500 |
500 |
300 |
|
DN250 |
10″法兰 | 605 | 540 | 300 | |
DN300 |
12″法兰 |
725 |
560 |
300 |
|
DN350 |
14″法兰 | 733 | 655 | 300 | |
DN400 |
16″法兰 |
990 |
825 |
540 |
|
DN450 |
18″法兰 | 1000 | 845 | 540 | |
DN500 |
20″法兰 |
1100 |
920 |
540 |
注意:
※安装阀门时,强烈要求预留足够空间以便日后之维护工作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!
※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!
平衡阀调节–转轮
DN20~DN500,有4种转轮,结构相似,功能相同,皆有两处刻度。
0~10刻度横线:代表1圈
0~9十个数字:代表0.1圈
开门圈数误差曲线
阀门规格
类型 | 10K/150LB/PN10 | 16K/PN16 | PN25 |
工作压力 |
10 bar |
16 bar |
25 bar |
工作溫度 |
-10~100 ℃ |
-10~100 ℃ |
-10~100 ℃ |
※SB平衡阀具有限位记忆功能,被无意转错圈数后,可以轻易调回设定。

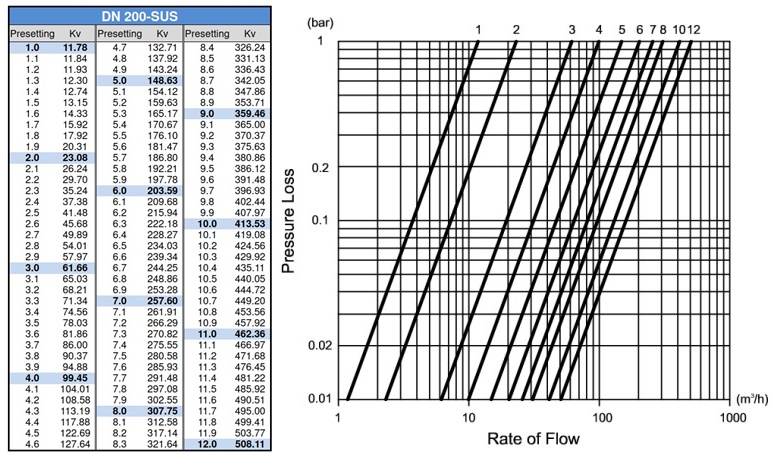

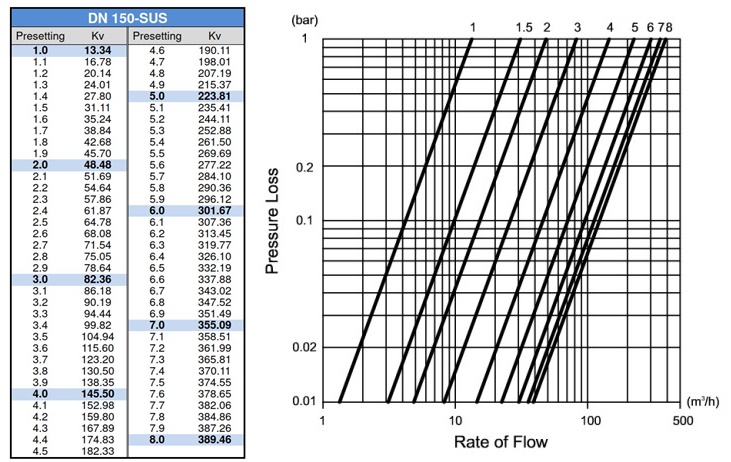

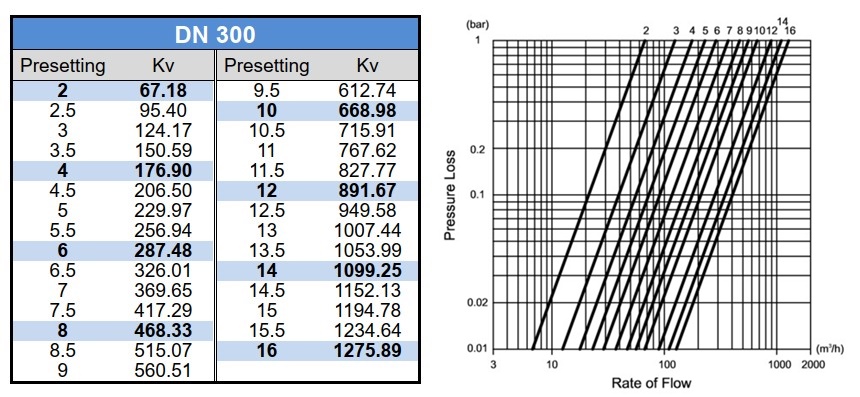

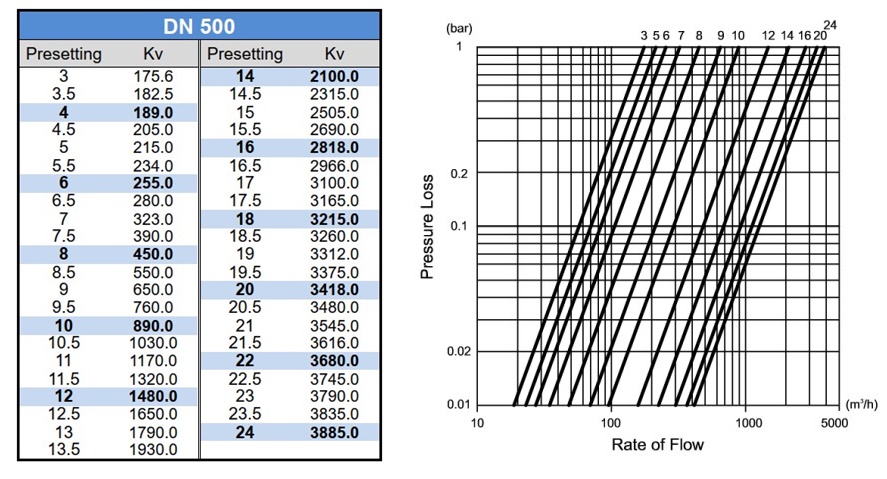

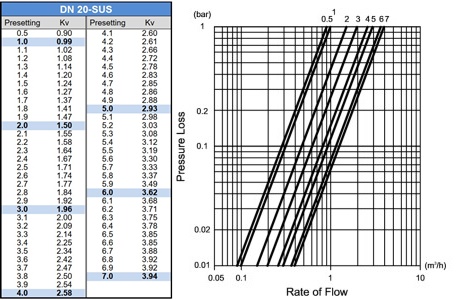

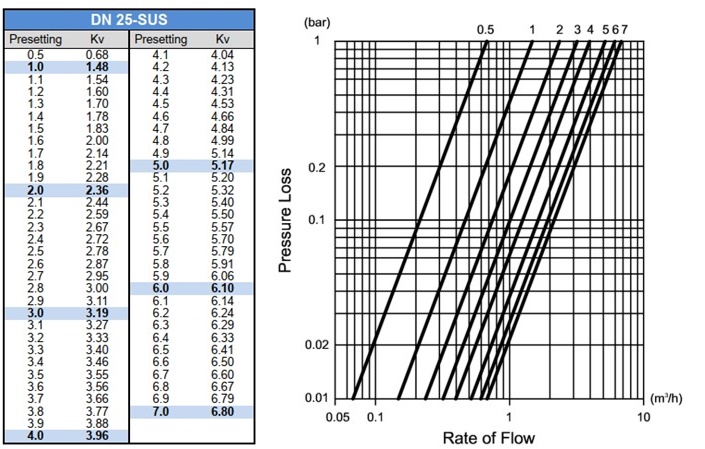

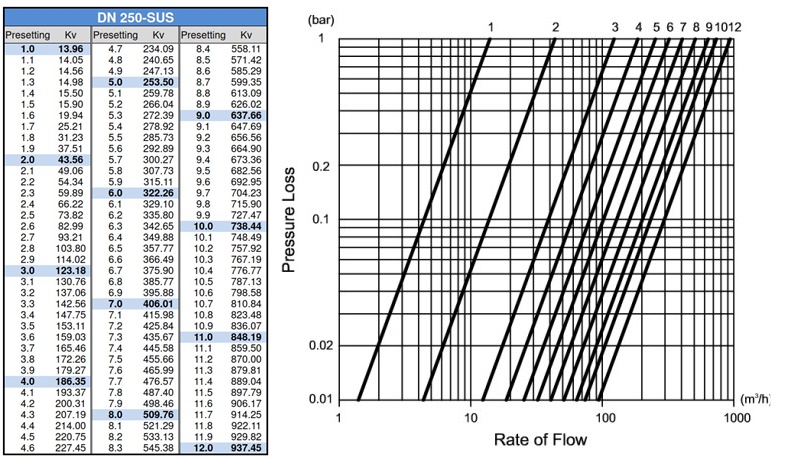

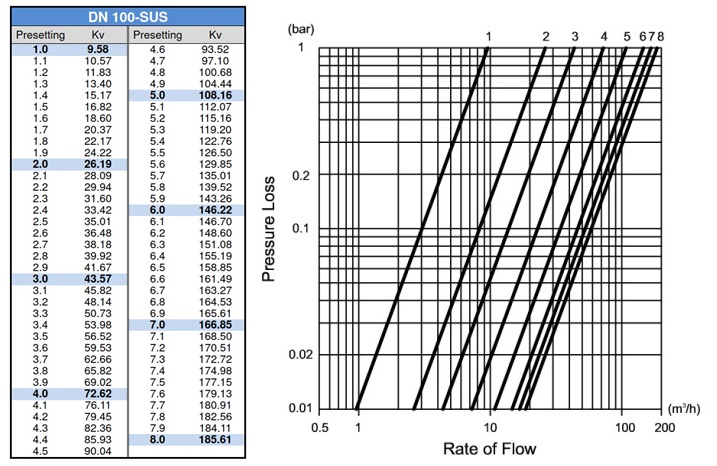

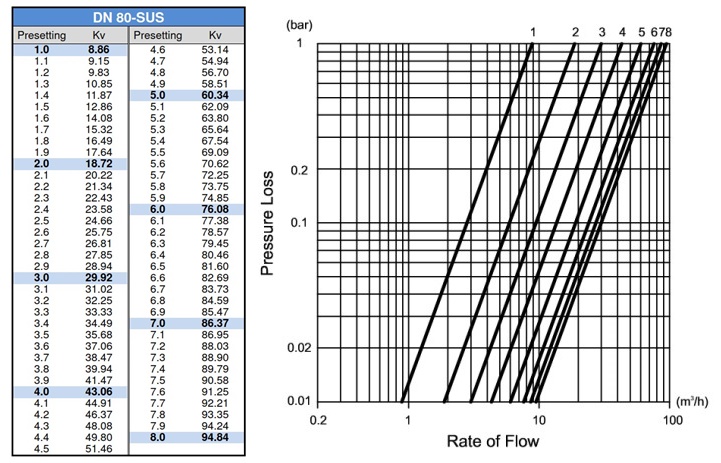

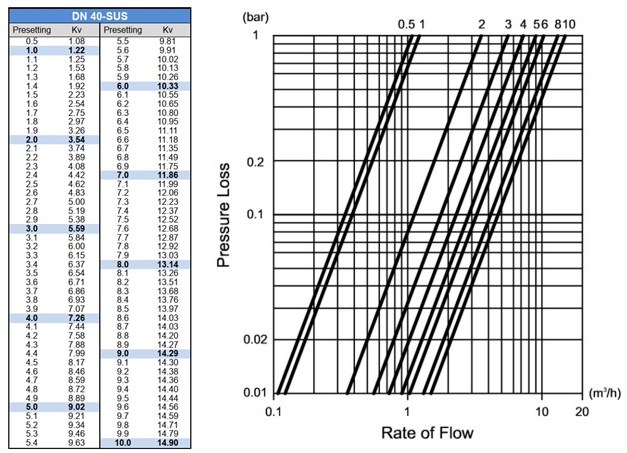

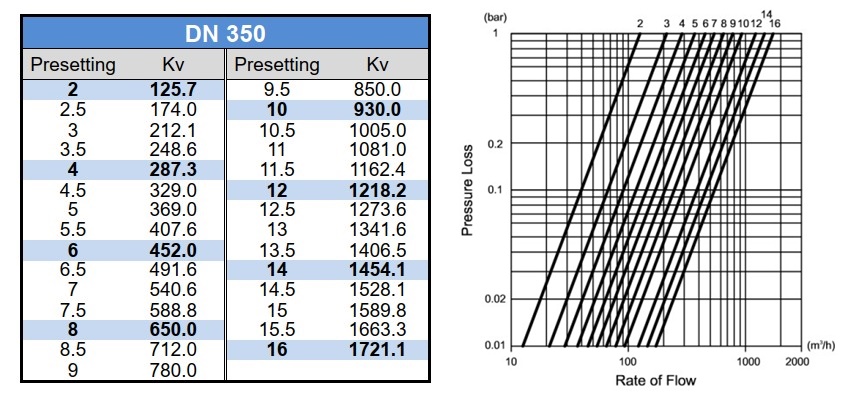

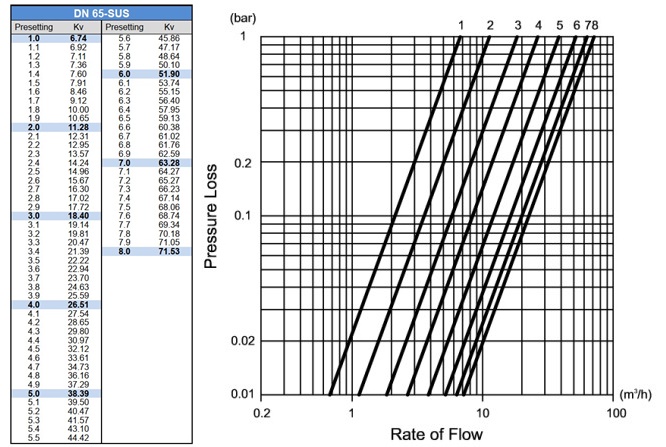

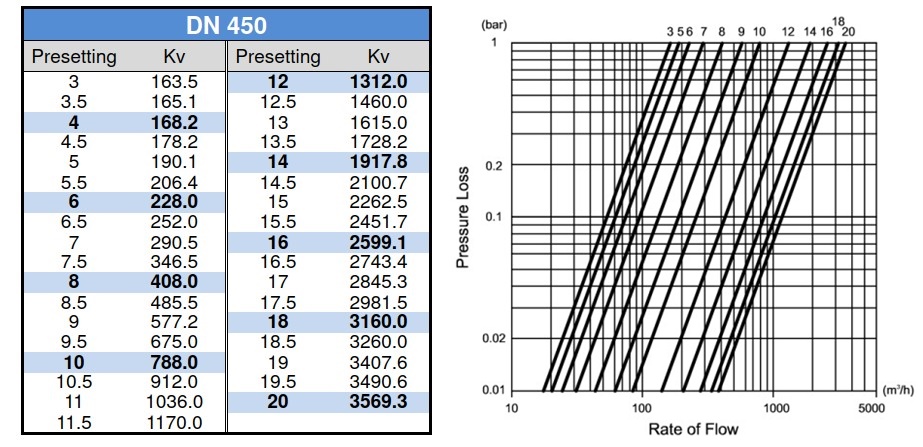

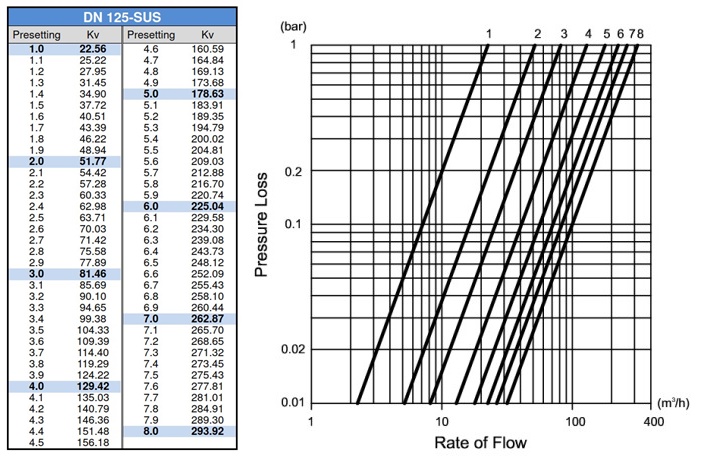

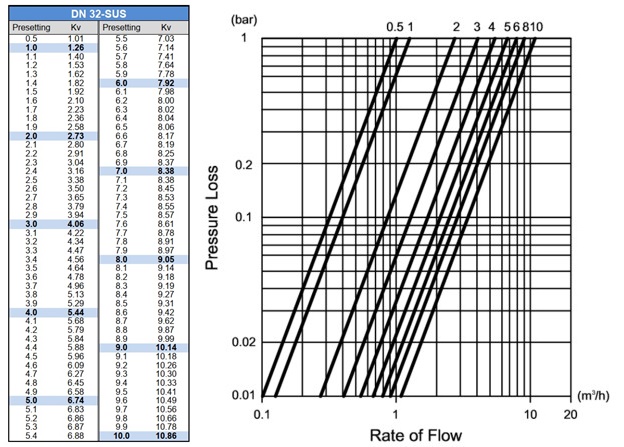

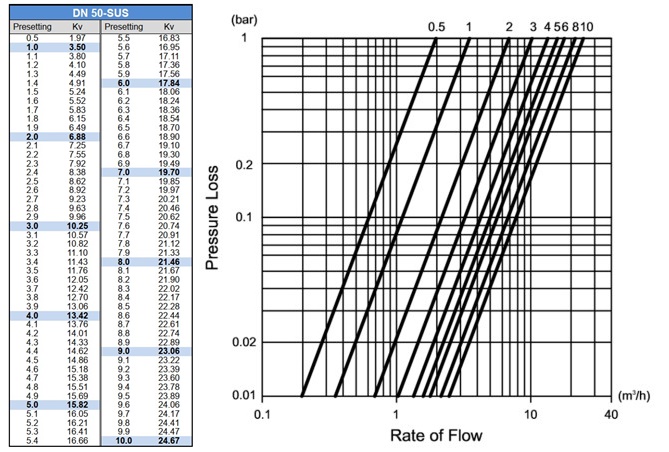

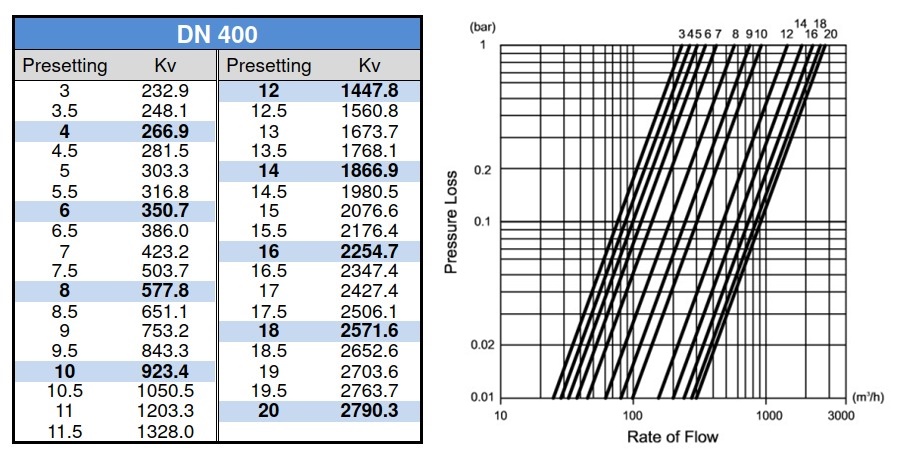

Kv值对照表
安装位置
建议:
1. 弯管及分歧管的距离应至少5D及2D以上
2. 泵浦出口及分歧管的距离应至少10D及2D以上
※D为平衡阀口径
