特点
精确的、可重複的水位控制
可靠的自力式液压控制
关闭时紧密、可靠的密封
全自动操作
最低使用压力：0.1 bar
特点
精确的、可重複的水位控制
可靠的自力式液压控制
关闭时紧密、可靠的密封
全自动操作
最低使用压力：0.1 bar
41-01L型定水位阀可以维持储水箱中的水位在相对稳定的水平。它是液压控制，由Pilot控制的隔膜控制阀。浮球Pilot安装在储水箱的高水位并通过导引管与主阀门相连。当水位發生变化时，Pilot相应的打开或关闭阀门，保持水位在一定的范围内。
若管中液体可能有回流情况，可选配安装逆止阀，在管中液体回流时，输出端的压力会进入阀门的气室，形成紧密的密封，防止液体回流。

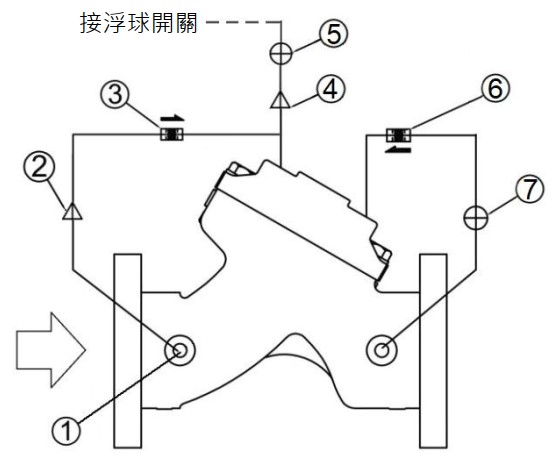

配管示意
配件列表
| 序号 | 名称 |
| 1 |
过滤器 |
| 2 |
关闭速度控制阀 |
| 3 |
逆止阀（选配） |
| 4 |
开启速度控制阀（选配） |
| 5 |
球阀 |
| 6 |
逆止阀（选配） |
| 7 |
球阀（选配） |
|

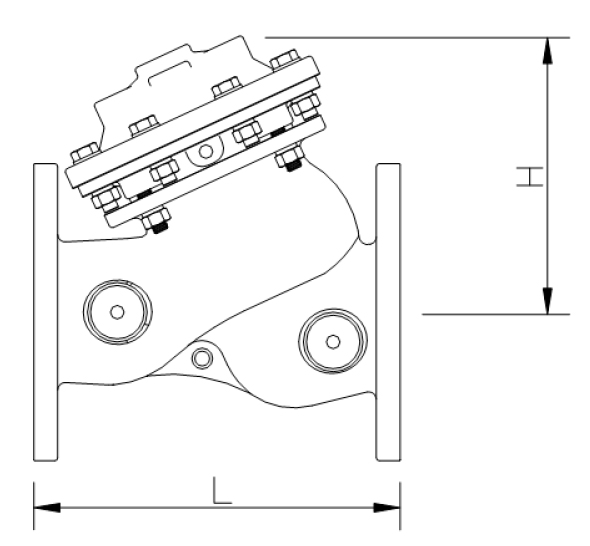

阀门尺寸 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L(mm) |
229 |
250 |
320 |
370 |
415 |
500 |
|
H(mm) |
182 |
186 |
242 |
276 |
308 |
418 |
|
重量(kg) |
13 |
22 |
37 |
46 |
75 |
125 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
阀门尺寸：法兰连接
法兰规格：10K、16K、PN16、150LB
温度范围：0℃~100℃，水
阀门材质
阀体：球墨铸铁 / 不鏽钢
配管件：铜 / 不鏽钢
紧固件及弹簧：碳钢 / 不鏽钢
隔膜：NBR / EPDM
芯杆：不鏽钢
Pilot系统规格
控制器：1/2″ 浮球开关阀（不随产品發送，需另外採购）
温度范围：0℃~100℃，水
材质：铜 / 不鏽钢
订购时请提供以下资料
1、阀门型号
2、阀门尺寸
3、压力等级
4、接口形式
5、其他配件
6、工作压力

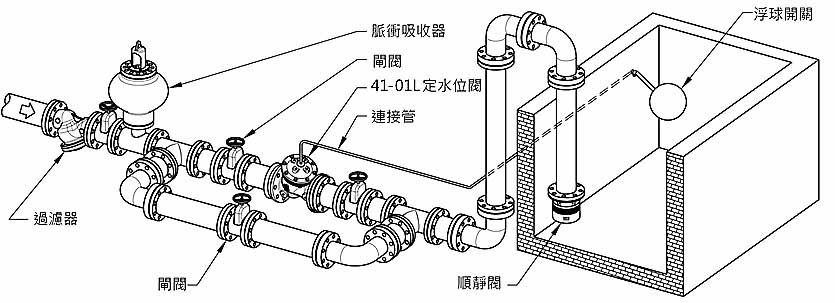

应用范例
安装如图所示的阀门与浮球开关。浮球开关安装在连接管的输出端，并固定在预设的水位上。阀门出水口应远离浮球开关，建议5公尺以上，并在出水口加装顺静阀，避免出水引起液面波动，使阀门频繁开关，产生噪音震动，缩短阀门寿命。
