特点
灵敏，精确的压力控制
同时拥有减压及持压功能
阀门开启速度极快，确保管线压力
全自动操作
特点
灵敏，精确的压力控制
同时拥有减压及持压功能
阀门开启速度极快，确保管线压力
全自动操作

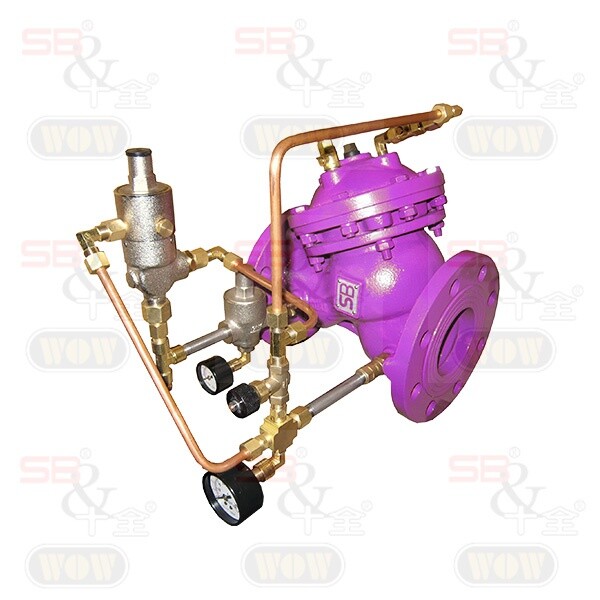

41-023型複合式减持压阀，同时拥有减压及持压的功能，具两只嚮导阀装置，其中一组为持压嚮导阀，另一组为减压嚮导阀，持压嚮导阀负责控制主阀进口端上游之供水压力，减压嚮导阀负责控制主阀出口端下游之供水压力，使主阀能兼顾上下游供水压力于一设定安全范围内。
正常工作时，持压Pilot因上游压力处于常开状态，当上游压力低于设定值时，持压导向阀会驱动主阀关闭，以维持上游管线的压力。减压Pilot则感应下游的压力变化，并驱动主阀改变开度，以维持并限制下游的最大压力。
配管示意
配件列表
| 序号 | 名称 |
| 1 |
过滤器 |
| 2 |
球阀 |
| 3 |
关闭速度控制阀 |
| 4 |
球阀 |
| 5 |
球阀 |
| 6 |
持压Pilot |
| 7 |
减压Pilot |
| 8 |
球阀 |
|
阀门尺寸 |
50牙口 |
50 |
65 |
80 |
100 |
125 |
|
L (mm) |
184 |
205 |
229 |
250 |
320 |
370 |
|
H (mm) |
123 | 155 | 182 | 186 | 242 |
276 |
|
重量 (kg) |
6 |
11 |
13 |
22 |
37 |
46 |
|
阀门尺寸 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L (mm) |
415 |
500 |
605 |
725 |
733 |
990 |
|
H (mm) |
308 | 418 | 488 | 572 | 598 |
815 |
|
重量 (kg) |
75 |
125 |
217 |
370 |
380 |
846 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
阀门尺寸：DN50~DN400法兰连接 , DN50 牙口连接
法兰规格：10K、16K、PN16、150LB
温度范围：0℃~100℃，水
※如需DN450以上，可接单生产
阀门材质
阀体：球墨铸铁 / 不鏽钢
配管件：铜 / 不鏽钢
紧固件及弹簧：碳钢 / 不鏽钢
隔膜：NBR / EPDM
芯杆：不鏽钢
Pilot系统规格
调压范围：0.1~4 bar、3~9 bar、7~16 bar
温度范围：0℃~100℃，水
材质：铜/不鏽钢
订购时请提供以下资料
1、阀门型号
2、阀门尺寸
3、压力等级
4、接口形式
5、其他配件
6、调压范围

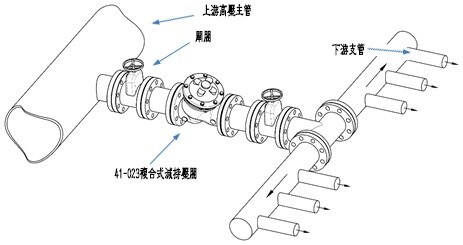

应用范例
41-023複合式减持压阀，安装于送配水管线中，以供保持管中之安全供水压力。
●持压功能着重于保持主阀进口端上游地区之供水压力能维持一设定压力以上，避免因下游地区大量用水而影响其上游地区供水。
●减压功能着重于保持主阀出口端下游地区之供水压力能于一设定安全压力以下，避免因上游进口压力过高或下游地区用水量减少时，造成下游地区水压上升，危害管线及设备等之安全。
