41-01型定水位阀可以维持储水箱中的水位在相对稳定的水平。它是液压控制，由Pilot控制的隔膜控制阀。浮球Pilot安装在储水箱的高水位并通过导引管与主阀门相连。当水位發生变化时，Pilot相应的打开或关闭阀门，保持水位在一定的范围内。 若管中液体可能有回流情况，可选配安装逆止阀，在管中液体回流时，输出端的压力会进入阀门的气室，形成紧密的密封，防止液体回流。

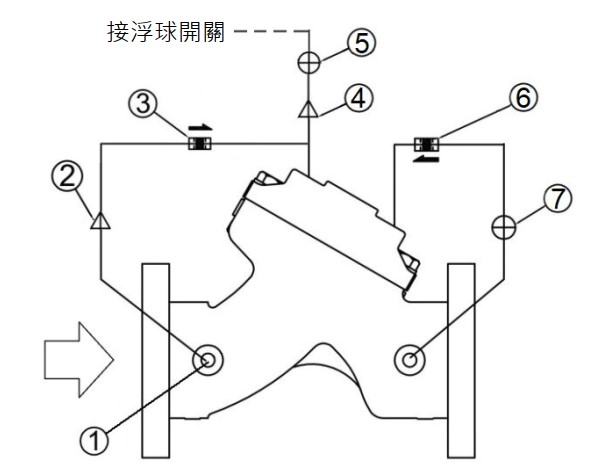

配管示意

配件列表



外形尺寸

阀门尺寸	50牙口	50	65	80	100	125	150	200	250	300	350	400
L (mm)	184	205	229	250	320	370	415	500	605	725	733	990
H (mm)	123	155	182	186	242	276	308	418	488	572	598	866
重量 (kg)	6	11	13	22	37	46	75	125	217	370	380	846



注意：

※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！

※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

---

阀门规格



阀门尺寸：DN50~DN400法兰连接，DN50 牙口连接



法兰规格：10K、16K、PN16、150LB



温度范围：0℃~100℃，水



※如需DN450以上，可接单生产

---

阀门材质



阀体：球墨铸铁 / 不鏽钢



配管件：铜 / 不鏽钢



紧固件及弹簧：碳钢 / 不鏽钢



隔膜：NBR / EPDM



芯杆：不鏽钢

---

Pilot系统规格



控制器：1/2″ 浮球开关阀（不随产品發送，需另外採购）



温度范围：0℃~100℃，水



材质：铜/不鏽钢

---

订购时请提供以下资料



1、阀门型号



2、阀门尺寸



3、压力等级



4、接口形式



5、其他配件



6、工作压力

---

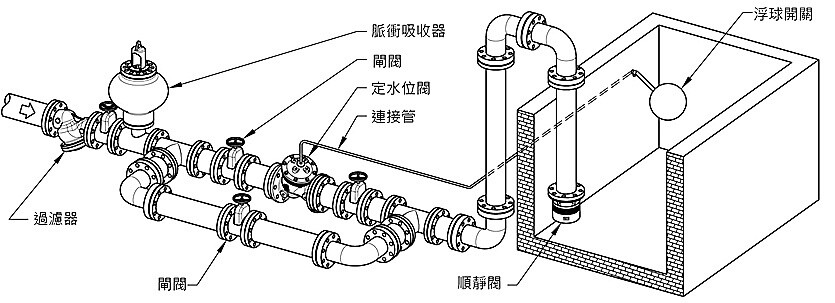

应用范例





安装如图所示的阀门与浮球开关。浮球开关安装在连接管的输出端，并固定在预设的水位上。阀门出水口应远离浮球开关，建议5公尺以上，并在出水口加装顺静阀，避免出水引起液面波动，使阀门频繁开关，产生噪音震动，缩短阀门寿命。

---
