41型电磁控制阀

41型电磁控制阀

特点

  • 动作灵敏、迅速


  • 可调整的关闭速度


  • 优异、可靠的密封性能


  • 易于调整和维护


    ※ 本产品需水平安装,不适用于倒立及垂直安装

特点

  • 动作灵敏、迅速


  • 可调整的关闭速度


  • 优异、可靠的密封性能


  • 易于调整和维护


    ※ 本产品需水平安装,不适用于倒立及垂直安装

41型电磁控制阀

41-06型电磁控制阀是控制开启或关闭的阀门,阀门由基本阀和电磁开关组成,透过电磁开关Pilot,通电接收开启或关闭的信号,由电磁开关Pilot控制气室中的液体,达到控制阀门开关的目的。
标准配件的关闭速度控制阀可以控制阀门的关闭速度,避免产生电磁阀常见的水锤和震动现象。
若管中液体可能有回流情况,可选配安装逆止阀,在管中液体回流时,输出端的压力会进入阀门的气室,形成紧密的密封,防止液体回流。


  • 不锈钢





  • 球墨铸铁




配管示意

配件列表

   序号 名称
    1

过滤器

    2

关闭速度控制阀

    3

逆止阀(选配)

    4

球阀

    5

球阀

    6

电磁开关

    7

逆止阀(选配)

    8

球阀




外形尺寸

阀门尺寸

50牙口

50

65

80

100

125

L (mm)

184

205

229

250

320

370

H (mm)

123 155 182 186 242

276

重量 (kg)

6

11

13

22

37

46



阀门尺寸

150

200

250

300

350

400

L (mm)

415

500

605

725

733

990

H (mm)

308 418 488 572 598

866

重量 (kg)

75

125

217

370

380

846



注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

阀门尺寸:DN50~DN400法兰连接,DN50 牙口连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

※如需DN450以上,可接单生产


阀门材质

阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件及弹簧:碳钢 / 不鏽钢

隔膜:NBR

芯杆:不鏽钢


Pilot系统规格

电压范围:AC 110v/220v 50/60 Hz;DC 12v/24v

其他规格请在订购时指定

材质:铜/不鏽钢


订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、工作压力

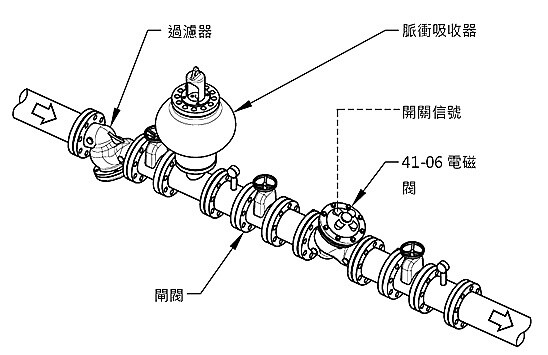

应用范例



工业使用41-06电磁控制阀的场合非常多,如溷合,清洗,搅拌…等需要开关控制的场合。
开关信号可以使用直接控制信号,或由感测器产生的控制信号控制阀门开关。
亦可使用电磁控制阀控制液位,透过安装在水箱中的液位感测器产生开关信号,控制电磁控制阀的开关,达到控制液位的目的。
