41型缓闭逆止阀

41型缓闭逆止阀

特点

  • 动作平缓,无冲击


  • 易于调整和维护


  • 优异、可靠的密封性能


  • 可调整开启速度和关闭速度

特点

  • 动作平缓,无冲击


  • 易于调整和维护


  • 优异、可靠的密封性能


  • 可调整开启速度和关闭速度

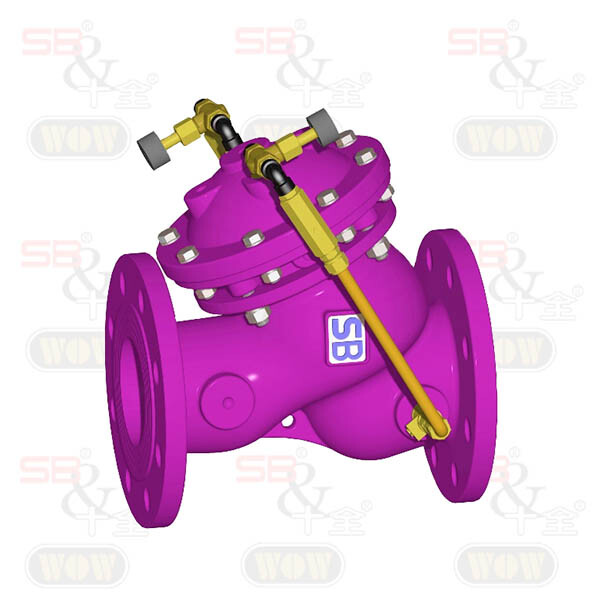

41型缓闭逆止阀

41-04型缓闭逆止阀是由管线内的液压控制,可调整开启和关闭速度控制的隔膜控制阀。当入口压力超过阀门的开启压力,阀门缓慢打开。当反向压力产生时,液体会进入阀门的气室,使阀门平顺缓慢关闭密封,避免产生冲击和水锤现象。
41-04型缓闭逆止阀适合使用在需要绝对密封的场合。橡胶密封圈可确保阀门密封性;阀门简单的设计亦可确保阀门的可靠性。


配管示意





配件列表

   序号 名称
    1

过滤器

    2

球阀

    3

球阀

    4

开启速度控制阀

    5

逆止阀

    6

关闭速度控制阀

    7

逆止阀

    8

球阀

    9

球阀

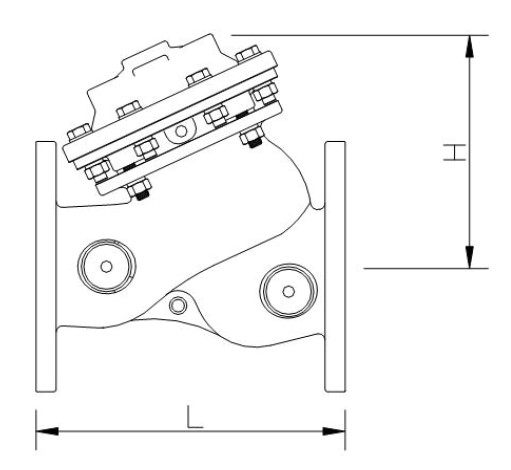

外形尺寸




阀门尺寸

50

65

80

100

125

150

200

250

300

350

400

L (mm)

205

229

250

320

370

415

500

605

725

733

990

H (mm)

155 182 186 242

276

308 418 488 572 598

866

重量 (kg)

11

13

22

37

46

75

125

217

370

380

846



注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


阀门规格

阀门尺寸:DN50~DN400法兰连接

法兰规格:10K、16K、PN16、150LB

温度范围:0℃~100℃,水

※如需DN450以上,可接单生产


阀门材质

阀体:球墨铸铁 / 不鏽钢

配管件:铜 / 不鏽钢

紧固件及弹簧:碳钢 / 不鏽钢

隔膜:NBR

芯杆:不鏽钢


Pilot系统规格

材质:铜/不锈钢

密封圈:铁氟龙

温度范围:0℃~100℃


订购时请提供以下资料

1、阀门型号

2、阀门尺寸

3、压力等级

4、接口形式

5、其他配件

6、工作压力


应用范例

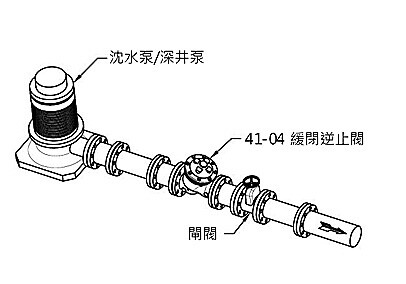

●沉水泵/深井泵

设计使用深井泵之场合,安装41-04缓闭逆止阀,可避免流体逆流对泵产生破坏。

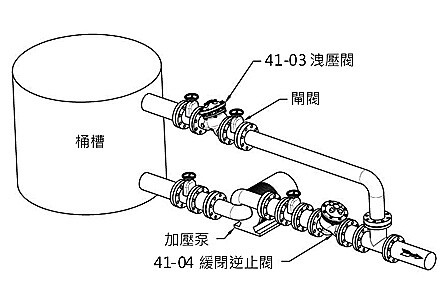

●加压泵

41-04缓闭逆止阀安装于加压泵出水口,当加压泵停机后,防止液体逆流回桶槽。图中所示之洩压阀,可有效防止泵浦停机时所产生的冲击。
