41型水力控制阀-基本阀

41型水力控制阀-基本阀

 特点

  • 可靠的密封性能


  • 维护时不需要从管线上拆除阀体


  • 阻力小,流体通过能力强


  • 对杂质不敏感


  • 多种连接口规格可供选择


  • 每只阀门都经过工厂严格检测

 特点

  • 可靠的密封性能


  • 维护时不需要从管线上拆除阀体


  • 阻力小,流体通过能力强


  • 对杂质不敏感


  • 多种连接口规格可供选择


  • 每只阀门都经过工厂严格检测

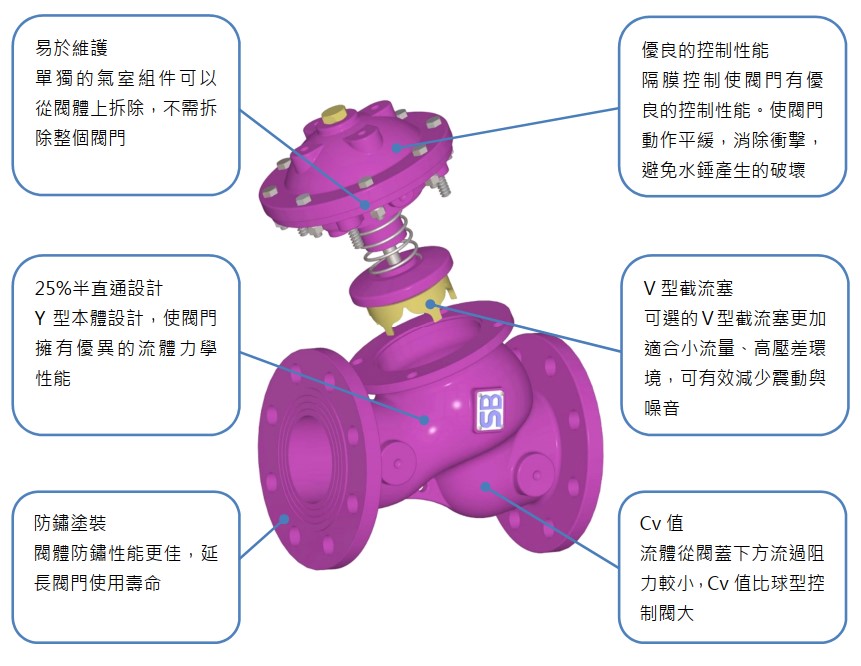

41型水力控制阀-基本阀

水力控制阀的基本阀是由液压控制,为隔膜式控制阀。它主要由两部分组成,气室组件和Y型阀体。气室组件可以在维护时直接从阀体上拆下来,不需要从管线上拆除整只阀门。

Y型本体使阀门拥有优良的流体力学性能,25%的“半直通”设计,压力损失小。且流体是从阀盖下方流过,阀门对流体的阻力较小,使得阀门与其他同尺寸的控制阀相比,Cv值较大。

41-00基本阀是所有水力控制阀的基础。可以配合不同的控制器以适应不同的应用场合, 如定水位阀、减压阀、洩压阀、持压阀、背压阀、缓闭逆止阀、电磁控制阀、定流量阀、恆定差压阀、泵浦控制阀等等。阀门备有多种尺寸和连接口可供选择,其应用场合几乎是无限的。

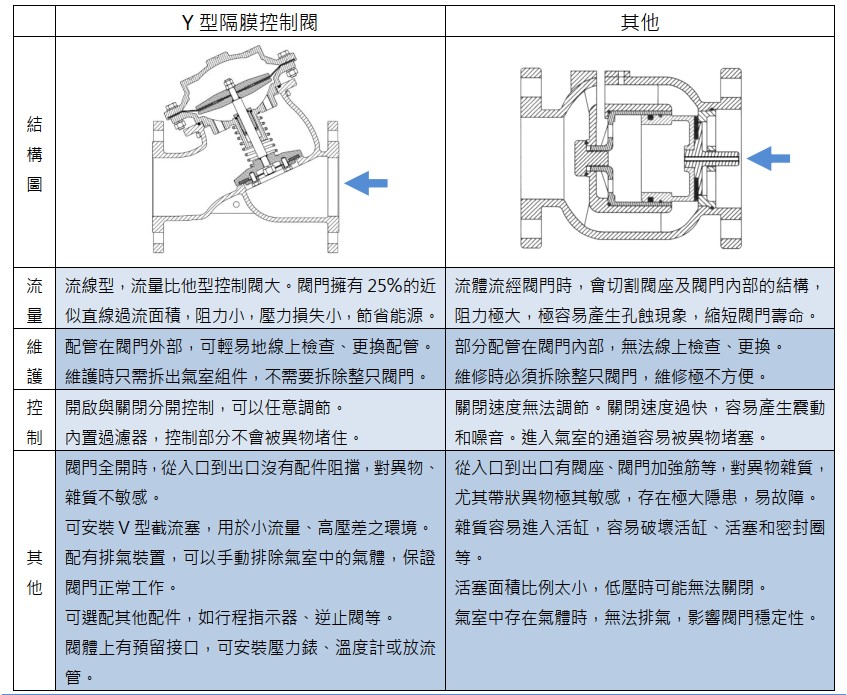

阀门优缺点比较表



工作原理

●关闭 ●

● 开启 ●

● 控制 ●

当阀门入口端的压力进入气室中,阀门会形成紧密的密封。

一旦气室中的流体被排出,气室无法储存压力,阀门就会被打开,使流体通过。

如果安装相应的控制装置,阀门会根据管道中的压力自动动作,保证阀门的输入/输出压力和流量。


材质

阀体及阀盖:球墨铸铁 / 不鏽钢

内部零件:不鏽钢

隔膜:NBR


接口形式

DN50 牙口連接

DN50~DN400法蘭連接


工作温度与介质

0℃~100℃,水

※若使用在其他场合,请在订购时註明


工作压力

法兰等级 最大工作压力
bar psi
10K 14 205
16K 22 320
150LB 17.4 250
300LB 28 400
PN16 16 235
PN25 25 365

外形尺寸

阀门尺寸

50牙口

50

65

80

100

125

L (mm)

184

205

229

250

320

370

H (mm)

123 155 182 186 242

276

重量 (kg)

6

11

13

22

37

46



阀门尺寸

150

200

250

300

350

400

L (mm)

415

500

605

725

733

990

H (mm)

308 418 488 572 598

866

重量 (kg)

75

125

217

370

380

846



注意:

※安装阀门时,强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器,以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利!

※如製作设计图、安装图或施工图等,请务必取得本公司签署确认之CAD图稿,否则如有發生错误情况,请恕本公司无法负责!


流量係数

计算公式:
Kv=Cv×0.86
1 kg/cm2=14.22 psi
Cv为60℉水通过阀门产生压差ΔP为1 psi的流量Q(GPM)
Kv为15℃水通过阀门产生的ΔP为1 bar的流量Q(m3/h)


口径

DN50

(2″)

DN60

(2.5″)

DN80

(3″)

DN100

(4″)

DN125

(5″)

DN150

(6″)

Cv

66

100

140

240

460

590

Kv

57 86 120 205 395

510



口径

DN200

(8″)

DN250

(10″)

DN300

(12″)

DN350

(14″)

DN400

(16″)

DN500

(20″)

Cv

990 1575 2290 3060

4000

5700

Kv

850 1355 1970 2630 3440

4900


阀门选择步骤

  • 确定流量:例设您的系统需求流量为800 GPM ( 182 m3/h );
  • 确定压差:计算阀门入口和出口之间的压差。例设您的系统要求通过阀门后,压力下降4 psi ( 0.28 kg/cm2 );
  • 计算Cv (Kv):本示例
  • 确定阀门口径:通过您计算所得到的Cv (Kv),从流量係数表中找到大于您计算的Cv (Kv)阀门口径。一般情况下,选择阀门的Cv (Kv)应当为您计算Cv (Kv)的1.4倍左右。从表中确定DN150 (6″)阀门的Cv为590,满足需求;
  • 验算流速:确定阀门口径后,就可以验算流体的流速。本示例的流体流速为9.4 fps ( 2.86 m/s )。
  • 确定阀门:根据应用场合的不同,流体通过阀门的流速要求也不同。一般而言,用于洩压等场合,流速较快,阀门口径应当选用比    计算确定的阀门口径小。本示例中,应当选用DN125 (5″)控制阀;如果您要选用的是减压阀类型起调节作用的阀门,则流体的流速建议在本页附图中蓝色区域内。对于本例建议选用DN150 (6″)控制阀,如果选用了V型截流塞则应当选用DN200 (8″)控制阀。对于如电磁阀等起开关作用的阀门,流速应当低于6.5 fps ( 2m/s )。对于本例,则应当选用DN200 (8″)控制阀。

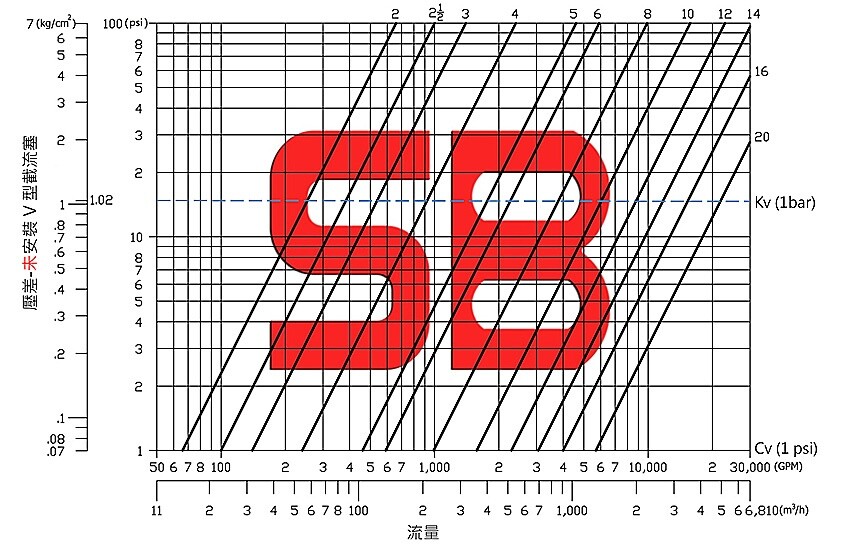

流量曲线-标准


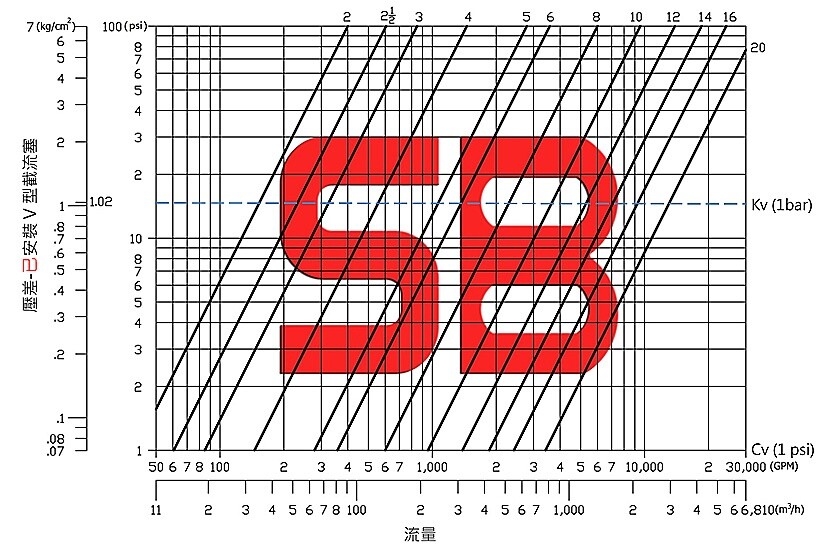

流量曲线-V型截流塞


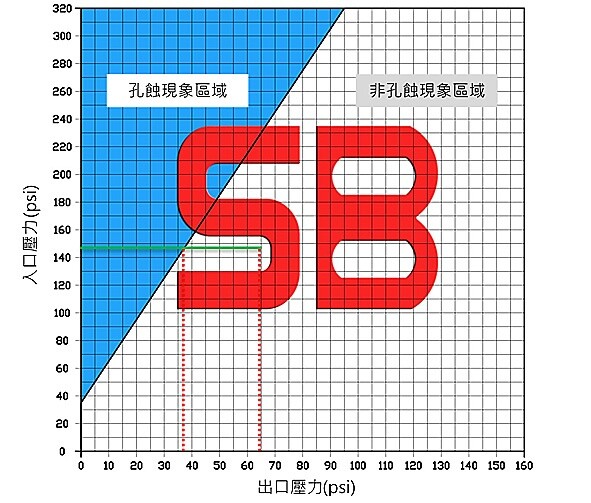

孔蚀现象产生区域

  • 使用方法

       1. 确定阀门的入口压力,如图中的147 psi (10.3 kg/cm2);
       2. 在入口压力中找到相应的数值,画一条水平线到超出阴影区域。确定此线与阴影区域边界线的交点。
       3. 找出交点的出口压力值,如图中的37 psi (2.6 kg/cm2)。
       4. 设定出口压力应等于或大于该数值,如图中的65 psi (4.6 kg/cm2)。

  • 关于孔蚀现象
    当控制阀用做减压阀或洩压阀时,由于阀门两端的压力差太大,可能会导致孔蚀现象的产生。当流体以较高的流速通过阀门的阀盖,压力会下降。当压力降到液体的饱和气压时,液体会汽化,在流体中形成气泡。当这些气泡高速通过阀门的时候,会切削阀门内部的零件,其产生的破坏力不亚于泥沙等杂质对阀门的破坏。孔蚀现象同时还会带来明显的震动和噪音,使阀门寿命减短。
  • 防止孔蚀的方法

       A. 如果条件允许,增加下游出口压力;
       B. 选择更大口径的阀门,降低流体通过阀门的流速;
       C. 并联使用多只阀门,减少通过单只阀门的流量,降低阀门的上游压力;
       D. 对于减压阀可以串联使用多只阀门,分段减压,降低通过单只阀门的压差。


选配-V型截流塞

V型截流塞

安装在阀盖底部,阀盖与阀体之间阻流的部件。

适用场合:小流量高压差

工作原理:改变阀芯开门行程的水量比例,要达到相同的水量,它的开门行程比平的固定片要长,这样,在水量大小發生变化时,能够自动地调节阀的开门高度,稳定水流,降低噪音与震动。





下载

41-00 控制阀-基本阀目录
